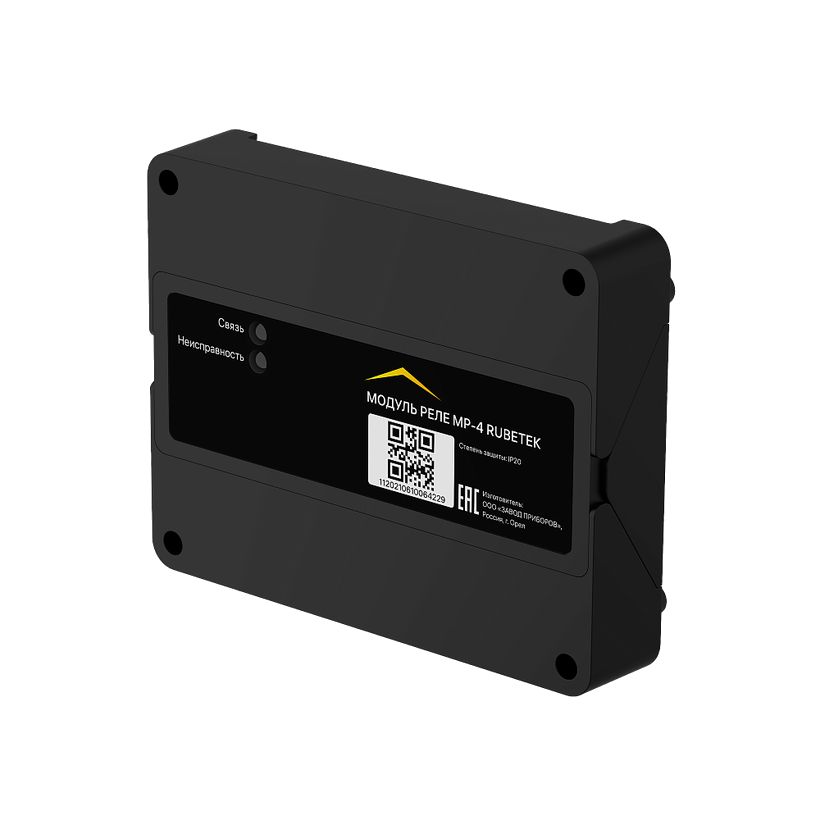

МР-4 — адресный модуль реле на четыре выхода «сухой контакт» со встроенным изолятором

Адресный модуль реле с питанием от ПЛС: четыре выхода «сухой контакт» с предохранителями, встроенный изолятор КЗ, корпус 160×125×36 мм.

Модели семейства

МР-4Подключение к ППК или КС-02-250 шкафов ШУ-ДУ и оборудования, управляемого сухим контактом.

Канал связи	ПЛС
Адресные слоты	1
Питание	по ПЛС
Ток потребления	0,2 мА в дежурном, 28 мА в режиме «Пожар»
Коммутируемый ток	0,3 А при 250 В, 2 А при 30 В
Коммутируемое напряжение	не более DC 30 / AC 250 В
Выходов СК	4
Встроенный изолятор КЗ	есть
Устройств на одну ПЛС	не более 60 (с учётом неадресного БИ-04)
Сечение проводов	от 0,2 до 2,0 мм²
Температура	от -10 до +55 °C
Степень защиты	IP20
Габариты	160×125×36 мм
Масса	не более 0,21 кг

Привязка на ППК: «3.УСО» → привязка устройств → «Проводные УСО», поочерёдно, после монтажа всех линий ПЛС.
В настройках устройства: «Использовать БИ» (встроенный изолятор КЗ; по умолчанию отключён), событие запуска реле (от 0 до 255), режим включения и инверсия управления.

Внутри охраняемого объекта, в месте, защищённом от осадков, механических повреждений и доступа посторонних; в корпусе есть крепление на стену.
ПЛС — огнестойкий кабель (нг-LSFR или нг-HFFR), не более 3000 метров, сечение от 0,35 до 1 мм²; питающие линии — до 2,5 мм².
На клеммы не подавать провода более 2,5 мм²; провода формовать и маркировать при подключении.

Четыре цепи управления

Один модуль запускает до четырёх исполнительных цепей по событиям ППК.

Сколько выходов у МР-4?

Четыре выхода «сухой контакт»; предохранители выходов СК есть на плате.

Есть ли изолятор?

Да, встроенный изолятор КЗ; включается в настройках устройства.

Встроенный изолятор по умолчанию отключён — если он нужен в схеме ПЛС, включить в настройках устройства.
Запрещено ставить на улице, в пыльных помещениях, с коррозионными парами.
Чтобы удалить УСО из памяти ППК корректно, сначала отключить его от ПЛС.
Перед включением после холода выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
