ОР-Р-01 — радиоканальный речевой пожарный оповещатель RF 868 МГц

Речевой оповещатель с радиосвязью 868 МГц (до 900 м на открытой местности): мод. 1 — от батарей CR123A или 24 В, мод. 2 — только от проводной линии 24 В.

Оповещатель пожарный речевой радиоканальный ОР-Р-01

Модели семейства

ОР-Р-01 мод. 1Питание от проводной линии 24 В или батарей CR123A.

Интерфейс связи	RF 868 МГц
Адресные слоты	1
Питание	основное 3 В (CR123A), резервное 3 В (CR123A); или внешнее DC 24±20%
Работа от элементов	основного не менее 3 лет в дежурном режиме, резервного не менее 3 месяцев; в режиме «Пожар» 15 ч

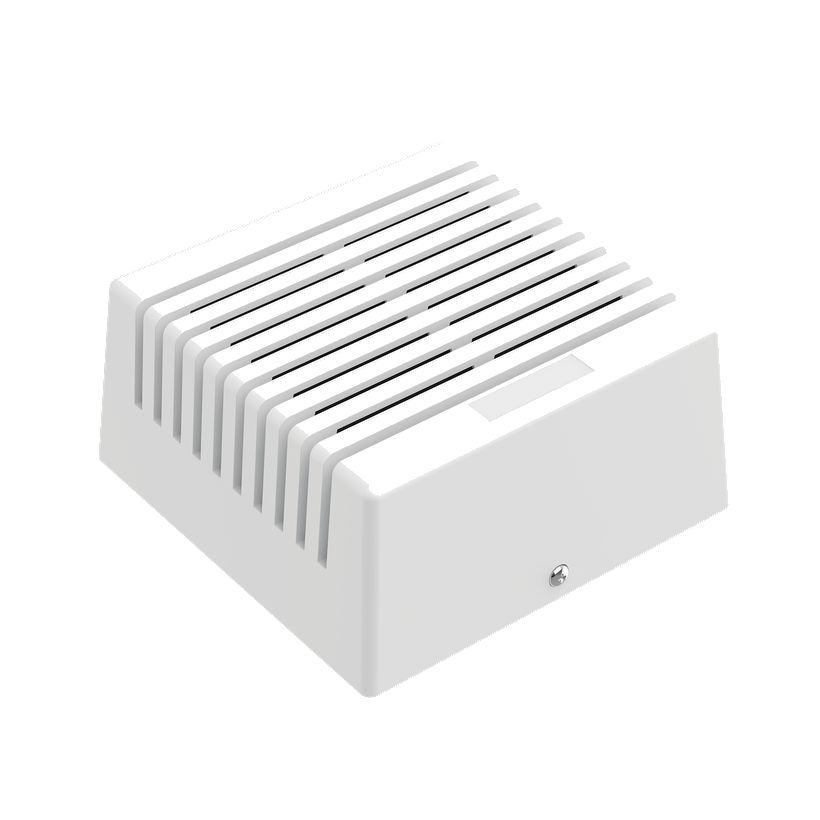

ОР-Р-01 мод. 2Питание только от проводной линии 24 В.

Внешнее питание

DC 24±20%; не более 11 мА в дежурном, не более 70 мА в режиме «Пожар»

Общие параметрыДля обоих исполнений.

Дальность связи на открытой местности	900 м
Шифрование	XTEA 128 бит
Каналов в диапазоне	5
Мощность излучения	не более 25 мВт
Звуковое давление на 1 м	80 дБ
Диапазон частот	от 200 до 5000 Гц
Температура	от -10 до +55 °C
Степень защиты	IP30
Габариты	109×109×57 мм
Масса	не более 0,63 кг

Как это работает и подключается

Радиоканал: один на все RF-устройства этажа, на следующем этаже — свой; после использования всех пяти (0..4) нумерация идёт заново с 0.
Привязка: вскрыть корпус, удерживать кнопку TEST на плате не менее 3 с — зелёный светодиод мигает; режим привязки сам отключается через 20 секунд.
К ППК одновременно можно подключать до 5 оповещателей.
В меню можно задать время оповещения; увеличение времени опроса сокращает срок службы элементов питания.

Монтаж

При подключении проводного питания нужно извлечь элементы питания и отключить реакцию на разряд основной и резервной батарей.
Батарею вынуть, снять защитную плёнку, вернуть с соблюдением полярности и проверить прилегание контактных пластин.
Кабели питания — огнестойкие с медными жилами (нг-LSFR или нг-HFFR), сечение до 2,5 мм².

Примеры

Этаж без проводной ПЛС

Оповещатель привязывается к ППК по радио, через радиорасширитель РР-02-250 — к контроллеру КС-02-250.

Частые вопросы

Чем отличаются модификации?

Мод. 1 — от проводной линии 24 В или батарей CR123A, мод. 2 — только от линии 24 В.

Сколько оповещателей к одному ППК?

До 5 одновременно.

Нюансы и грабли

Если изменить радиоканал на приборе с привязанными устройствами, их нужно привязать заново.
Мод. 2 не имеет батарей — при пропадании 24 В работать не будет.
После холода выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C).
