RACS-1418 и RACS-1418S — накладные электромагнитные замки, удержание 180 кг

Накладной электромагнитный замок из нержавеющей стали, удержание 180 кг; исполнение S — с датчиком закрытия двери. Работает с домофонами, кнопками выхода, кодовыми панелями.

Модели семейства

RACS-1418Электромагнитный замок из нержавеющей стали для автоматического ограничения доступа; накладной монтаж.

Сила удержания	180 кг
Питание	DC 12/24 В
Потребляемый ток	500 мА
Материал	цинк
Размеры	180 × 40 × 30 мм
Масса	1,08 кг
Монтаж	накладной
Рабочая температура	от -10 до +55 °C

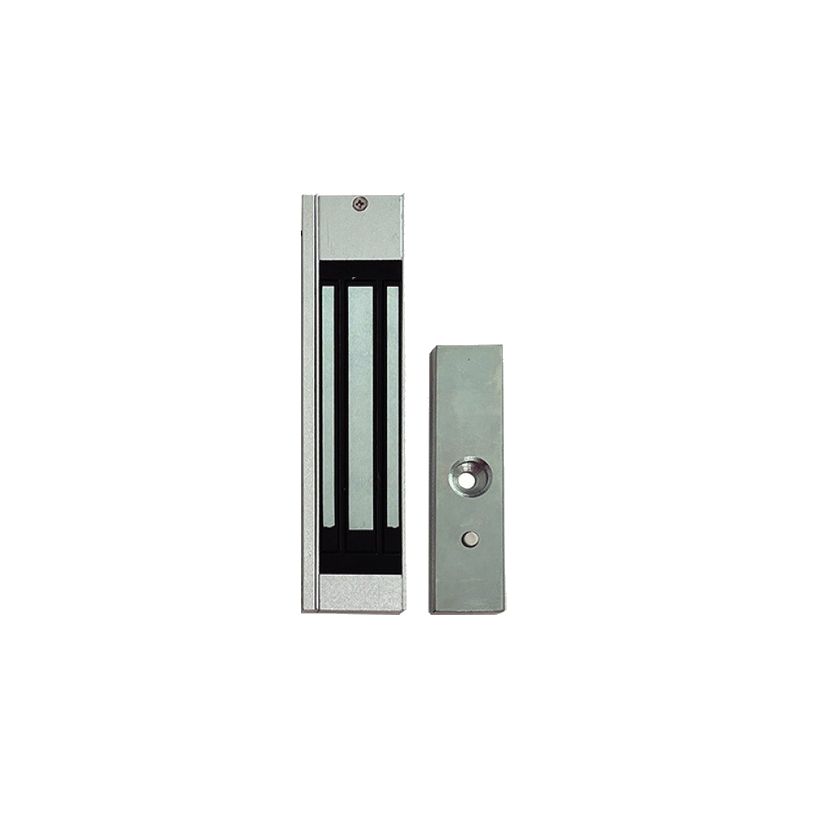

RACS-1418SТот же замок с датчиком состояния — СКУД контролирует, закрыта ли дверь.

Сила удержания	180 кг
Питание	DC 12/24 В
Потребляемый ток	400 мА
Размеры	180 × 40 × 33 мм
Масса	1,08 кг

L-кронштейн RACS-1418/LДля установки замков RACS-1418 и 1418S на распашные (внутрь) двери с углом открытия 90°.

Материал	высокопрочный алюминий
Размеры	169 × 24 × 39 мм
Масса	98 г
Монтаж	накладной
Рабочая температура	от -10 до +55 °C

Как это работает и подключается

Паспорт относит замок к накладному монтажу; монтажный комплект входит в поставку.
Исполнение S сообщает СКУД состояние двери (закрыта/открыта) по встроенному датчику.

Монтаж

Монтаж накладной, монтажный комплект в комплекте поставки.
Для установки применяется L-кронштейн — см. строку «L-кронштейн».
Напряжение питания и ток — по таблице исполнений.

Примеры

Дверь СКУД

Замок интегрируется в промышленные и бытовые СКУД вместе с кнопкой выхода, домофоном или кодовой панелью.

Частые вопросы

Чем отличается исполнение S?

В замке S установлен датчик состояния, по которому СКУД контролирует, закрыта ли дверь.

Какое усилие удержания?

180 кг.

Подойдёт ли L-кронштейн RACS-1418/L к замкам RACS-1428?

По паспорту RACS-1418/L предназначен для замков RACS-1418 и RACS-1418S. Для замков RACS-1428 в линейке свой кронштейн RACS-1428/L с другими размерами; он описан в карточке RACS-1428.

Нюансы и грабли

Паспорт даёт только габариты, усилие и ток; схем подключения в нём нет — питание и СКУД подключать по документации источника питания и контроллера.
Гарантия изготовителя — 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; на блок питания и другое оборудование распространяются их собственные гарантии.
