RACS-1428, RACS-1428S и L-кронштейн RACS-1428/L — накладные электромагнитные замки, удержание 280 кг

Накладной электромагнитный замок из нержавеющей стали, удержание 280 кг; исполнение S — с датчиком закрытия двери. Работает с домофонами, кнопками выхода, кодовыми панелями.

Модели семейства

RACS-1428Электромагнитный замок из нержавеющей стали для автоматического ограничения доступа; накладной монтаж.

Сила удержания	280 кг
Питание	DC 12/24 В
Потребляемый ток	12 В — 500 мА, 24 В — 380 мА
Материал	цинк
Размеры	250 × 48 × 36 мм
Масса	1,84 кг
Монтаж	накладной
Рабочая температура	от -10 до +55 °C

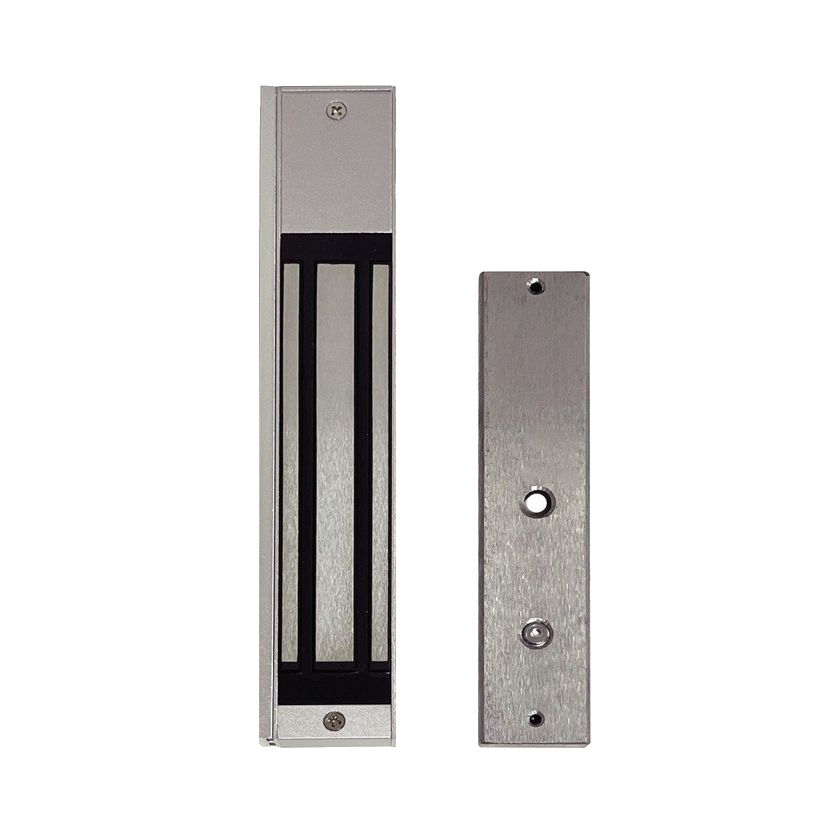

RACS-1428SТот же замок с датчиком состояния — СКУД контролирует, закрыта ли дверь.

Сила удержания	280 кг
Питание	DC 12/24 В
Потребляемый ток	12 В — 500 мА, 24 В — 380 мА
Размеры	250 × 48 × 36 мм
Масса	1,84 кг

L-кронштейн RACS-1428/LДля установки замков RACS-1428 и 1428S на распашные (внутрь) двери с углом открытия 90°.

Материал	высокопрочный алюминий
Размеры	250 × 28 × 47 мм
Масса	197 г
Монтаж	накладной
Рабочая температура	от -10 до +55 °C
Комплект	кронштейн, монтажный комплект, паспорт

Как это работает и подключается

Паспорт относит замок к накладному монтажу; монтажный комплект входит в поставку.
Исполнение S сообщает СКУД состояние двери (закрыта/открыта) по встроенному датчику.

Монтаж

Монтаж накладной, монтажный комплект в комплекте поставки.
Для распашной (внутрь) двери с углом открытия 90° замок ставят на L-кронштейн RACS-1428/L — см. строку «L-кронштейн».
Напряжение питания и ток — по таблице исполнений.

Примеры

Дверь СКУД

Замок интегрируется в промышленные и бытовые СКУД вместе с кнопкой выхода, домофоном или кодовой панелью.

Частые вопросы

Чем отличается исполнение S?

В замке S установлен датчик состояния, по которому СКУД контролирует, закрыта ли дверь.

Какое усилие удержания?

280 кг.

Какой L-кронштейн нужен к RACS-1428?

RACS-1428/L: по паспорту он предназначен для замков RACS-1428 и RACS-1428S на распашные (внутрь) двери с углом открытия 90°. Для замков RACS-1418 в линейке свой кронштейн RACS-1418/L, размеры у них разные.

Нюансы и грабли

Паспорт даёт только габариты, усилие и ток; схем подключения в нём нет — питание и СКУД подключать по документации источника питания и контроллера.
Гарантия изготовителя — 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; на блок питания и другое оборудование распространяются их собственные гарантии.

Документация

Rubetek — Паспорт RACS-1428
Rubetek — Паспорт RACS-1428S
Rubetek — Паспорт L-кронштейна RACS-1428/L
