RACS-1435 и RACS-1435S — накладные электромагнитные замки, удержание 350 кг

Накладной электромагнитный замок из нержавеющей стали, удержание 350 кг; исполнение S — с датчиком закрытия двери. Работает с домофонами, кнопками выхода, кодовыми панелями.

Модели семейства

RACS-1435Электромагнитный замок из нержавеющей стали для автоматического ограничения доступа; накладной монтаж.

Сила удержания	350 кг
Питание	DC 12/24 В
Потребляемый ток	400 мА
Материал	цинк
Размеры	240 × 48 × 39 мм
Масса	1,98 кг
Монтаж	накладной
Рабочая температура	от -10 до +55 °C

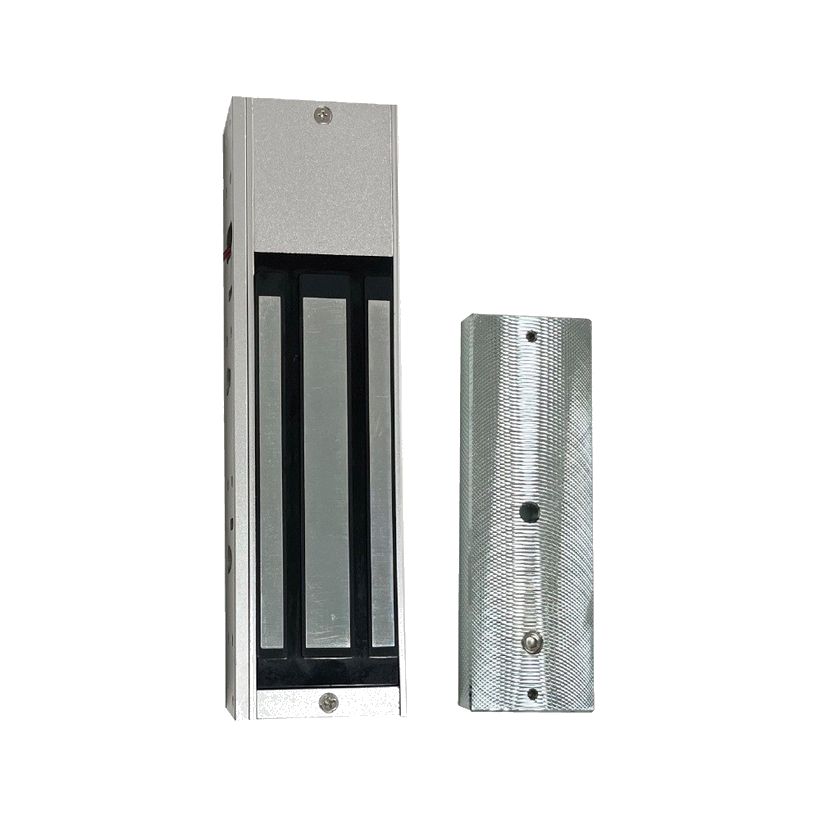

RACS-1435SТот же замок с датчиком состояния — СКУД контролирует, закрыта ли дверь.

Сила удержания	350 кг
Питание	DC 12 В
Потребляемый ток	400 мА
Размеры	240 × 48 × 39 мм
Масса	1,98 кг

L-кронштейн RACS-1435/LДля установки замков RACS-1435 и 1435S на распашные (наружу) металлические и деревянные двери; годится и для дверей с недостаточной шириной дверной коробки.

Материал	высокопрочный алюминий
Размеры	240 × 31 × 36 мм
Масса	215 г
Монтаж	накладной
Рабочая температура	от -10 до +55 °C

Как это работает и подключается

Паспорт относит замок к накладному монтажу; монтажный комплект входит в поставку.
Исполнение S сообщает СКУД состояние двери (закрыта/открыта) по встроенному датчику.

Монтаж

Монтаж накладной, монтажный комплект в комплекте поставки.
Для установки применяется L-кронштейн — см. строку «L-кронштейн».
Напряжение питания и ток — по таблице исполнений.

Примеры

Дверь СКУД

Замок интегрируется в промышленные и бытовые СКУД вместе с кнопкой выхода, домофоном или кодовой панелью.

Частые вопросы

Чем отличается исполнение S?

В замке S установлен датчик состояния, по которому СКУД контролирует, закрыта ли дверь.

Какое усилие удержания?

350 кг.

Нюансы и грабли

Паспорт даёт только габариты, усилие и ток; схем подключения в нём нет — питание и СКУД подключать по документации источника питания и контроллера.
Гарантия изготовителя — 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска; на блок питания и другое оборудование распространяются их собственные гарантии.
У исполнения S паспорт указывает питание только DC 12 В, у RACS-1435 — DC 12/24 В: не подключать S к 24 В.
