Rubetek · крепления вызывной панели: врезное, накладное, угловое

RV-3434/В, RV-3434/Н, RV-3434-У — врезное, накладное и угловое крепления для вызывной панели RV-3434

Три стальных крепления для вызывной панели Rubetek RV-3434: врезное в стену или лист металла, накладное и угловое с поворотом 30…55°. Каждое со своим паспортом и РЭ.

Модели семейства

Крепление врезное RV-3434/ВПогружной (врезной) монтаж панели RV-3434 в поверхность из листового металла, бетона, кирпича.

Материал	сталь
Габаритные размеры	262×107×46 мм
Масса	0,33 кг
Отверстие в листовом металле	В×Ш = 245×98 мм, свободная глубина не менее 39 мм
Углубление в стене	В×Ш×Г = 245×98×39 мм
Комплект	крепление, наконечник плоский изолированный НПИ-М серии FDD2-50 0,8×6,35 — 1 шт., винт ISO 14581 A2 M3×10 — 4 шт.

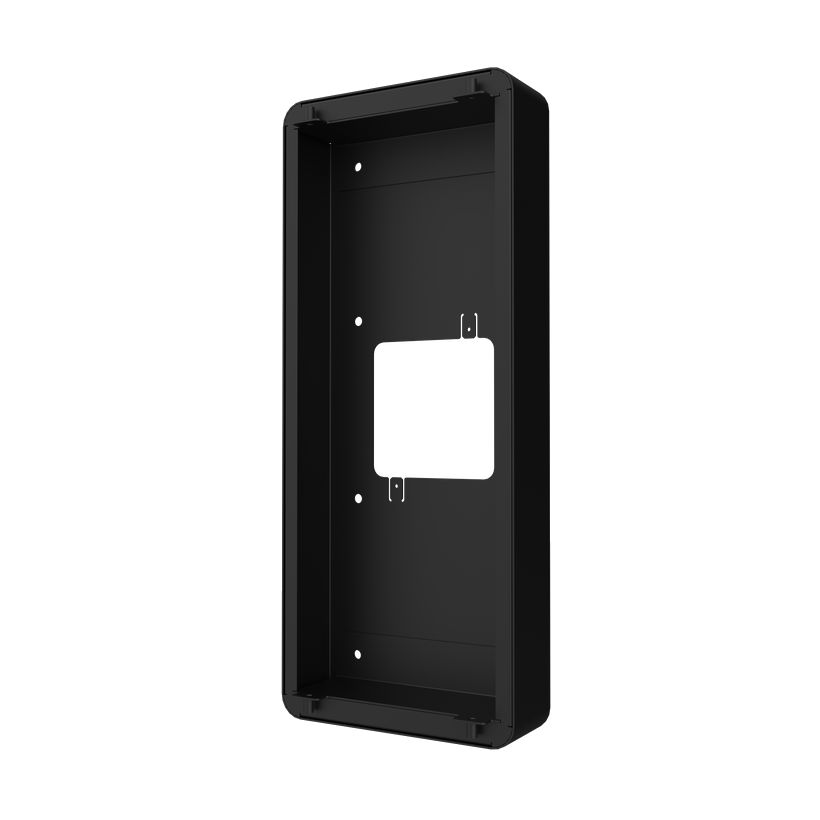

Крепление накладное RV-3434/ННастенный монтаж панели RV-3434 на поверхность из листового металла, бетона, кирпича.

Материал	сталь
Габаритные размеры	265×110×42 мм
Масса	0,55 кг
Отверстие под кабели	В×Ш×Г = 60×60×50 мм
Комплект	крепление, наконечник плоский изолированный НПИ-М серии FDD2-50 0,8×6,35 — 1 шт., винт ISO 14581 A2 M3×10 — 4 шт.

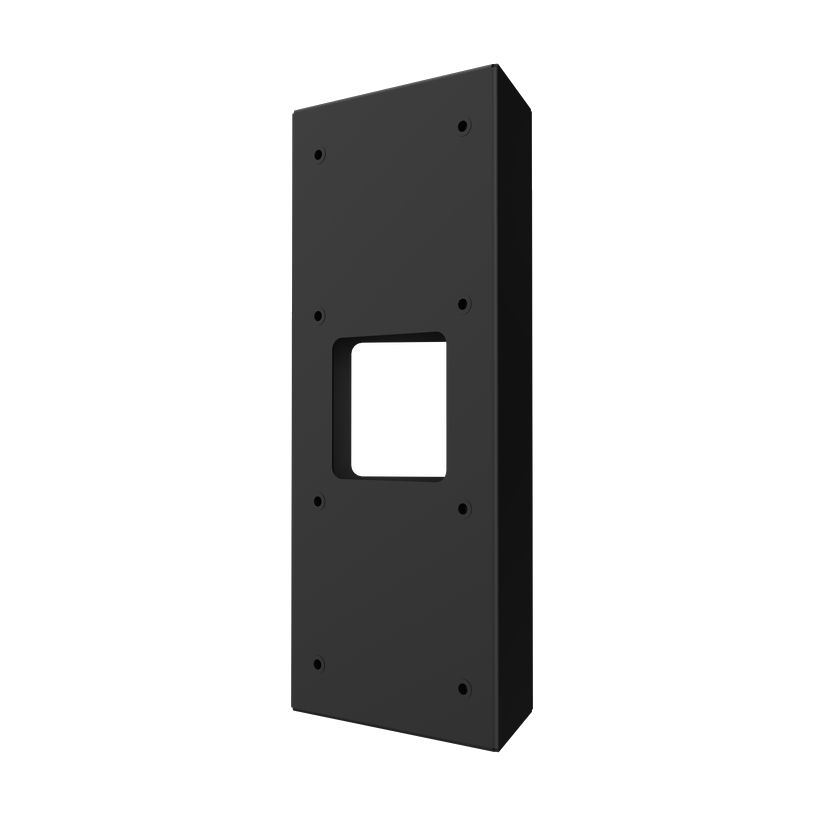

Крепление угловое RV-3434-УНастенный монтаж панели RV-3434 под углом: основание с крышкой и накладное крепление на поворотной части.

Материал	сталь
Габаритные размеры (в закрытом виде), Д×Ш×В	124×100×265 мм
Габаритные размеры (в открытом виде), Д×Ш×В	132×134×265 мм
Угол поворота	30…55°
Масса	не более 1,31 кг
Отверстие под кабели	В×Ш×Г = 60×60×50 мм
Комплект (по паспорту)	основание, крышка, крепление накладное RV-3434/Н, наконечник НПИ-М серии FDD2-50 0,8×6,35 — 1 шт., винт ISO (DIN) 7380 М4×10 — 4 шт., винт М4×10 — 8 шт., винт ISO 14581 A2 M3×10 — 4 шт.

Как это работает и подключается

Крепление нужно под панель RV-3434: она вставляется в монтажные пазы крепления, верхние выступы входят под крепёжную пластину панели.
Врезное — для погружного монтажа в листовой металл, бетон, кирпич; накладное и угловое — для настенного на поверхность из листового металла, бетона, кирпича.
Угловое крепление собирается из основания и крышки, на крышку садится накладное крепление RV-3434/Н — оно входит в комплект углового; угол поворота 30…55°.

Монтаж

Монтаж — только при отключённом напряжении питания; провода и линии связи прокладывают до монтажа панели. Перед работой проверить комплектность и осмотреть крепление: сколы, трещины, вмятины, следы коррозии.
Врезное, листовой металл: вырезать отверстие В×Ш = 245×98 мм (внутри должно свободно помещаться не менее 39 мм глубины), разметить четыре отверстия под верхним и нижним выступами, просверлить диаметром 2,5 мм и поставить четыре слепые заклёпки 2,4 × 6.
Врезное, стена: углубление В×Ш×Г = 245×98×39 мм; разметить восемь отверстий (до четырёх, если это не влияет на качество монтажа и надёжность — решается по месту), глубина 30 мм, диаметр 6 мм, дюбели; крепить самонарезающими винтами. Рекомендуемый крепёж: дюбель распорный 6 × 30, винт самонарезающий 3,9 × 25.
Накладное: вырезать отверстие В×Ш×Г = 60×60×50 мм под кабели (можно больше — при установке подрозетника), приложить крепление, разметить восемь отверстий (до четырёх, как выше), глубина 30 мм, диаметр 6 мм, дюбели 6 × 30 и винты 3,9 × 25.
Угловое: отверстие под кабели 60×60×50 мм; основание крепят на дюбели и винты (восемь или четыре отверстия, глубина 30 мм, диаметр 6 мм), надевают крышку и закручивают винты ISO (DIN) 7380 М4×10, затем накладное крепление прикручивают к крышке винтами М4×10.
Подключение: провода проложить через крепление, отогнуть нижнюю клемму и подключить к ней провода заземления наконечником НПИ-М из комплекта. Подключить панель по её РЭ, вставить в пазы и прикрутить к креплению четырьмя винтами ISO M3×10 отвёрткой Torx T10.

Примеры

Панель в дверное полотно

Врезное крепление ставят в вырез в листовом металле и фиксируют четырьмя слепыми заклёпками.

Панель на стену

Накладное крепление — на поверхность из бетона, кирпича или листового металла; угловое — когда панель надо развернуть на 30…55°.

Частые вопросы

Чем врезное крепление отличается от накладного?

Врезное (RV-3434/В) ставится в вырез — в листовой металл, бетон, кирпич; накладное (RV-3434/Н) — на поверхность. Размеры: 262×107×46 мм против 265×110×42 мм.

Какой угол поворота у углового крепления?

От 30° до 55°. В закрытом виде оно 124×100×265 мм, в открытом — 132×134×265 мм.

Чем прикручивают панель к креплению?

Четырьмя винтами ISO M3×10 из комплекта, отвёрткой Torx T10.

Нюансы и грабли

Размеры выреза в РЭ панели и в РЭ крепления не совпадают: в РЭ панели RV-3434 отверстие под врезной короб — 248×101×50 мм (в стену) и 245×98×42 мм (в дверное полотно), в РЭ крепления RV-3434/В — 245×98×39 мм. Перед резкой сверять с тем креплением, которое реально ставится.
Заземление забывают: нижнюю клемму отгибают и подключают к ней провода заземления наконечником из комплекта.
Крепёж лучше брать по рекомендации РЭ (слепая заклёпка 2,4 × 6; дюбель 6 × 30, винт 3,9 × 25) — это заданные параметры для этих креплений.
Крепления — отдельные изделия со своими паспортами; при установке не повредить саму панель — на этом настаивает РЭ.

Документация

Rubetek — Паспорт крепления врезного RV-3434/В
Rubetek — Паспорт крепления накладного RV-3434/Н
Rubetek — Паспорт крепления углового RV-3434-У
Rubetek — Руководство по эксплуатации крепления врезного RV-3434/В
Rubetek — Руководство по эксплуатации крепления накладного RV-3434/Н
Rubetek — Руководство по эксплуатации крепления углового RV-3434-У
Rubetek — Руководство по эксплуатации вызывной панели RV-3434 (для сверки размеров выреза)
