Rubetek · крепления вызывной панели: врезное и накладное

RV-3438-B и RV-3438-H — врезное и накладное крепления для вызывной панели RV-3438

Два стальных крепления для вызывной панели Rubetek RV-3438: врезное (с врезной монтажной коробкой) и накладное — на стены из бетона, кирпича и других материалов.

Модели семейства

Крепление врезное RV-3438-BПогружной / врезной монтаж панели RV-3438 в стены из бетона, кирпича и других материалов; состоит из врезной монтажной коробки и врезного крепления.

Материал	сталь
Габаритные размеры	120×262×60 мм
Масса	1,060 кг
Отверстие в стене	Д×В×Г = 270×123×61 мм
Крепление коробки	6 отверстий диаметром 5 мм, дюбели, 6 шурупов
Комплект	крепление врезное, врезная монтажная коробка, набор для крепления, паспорт

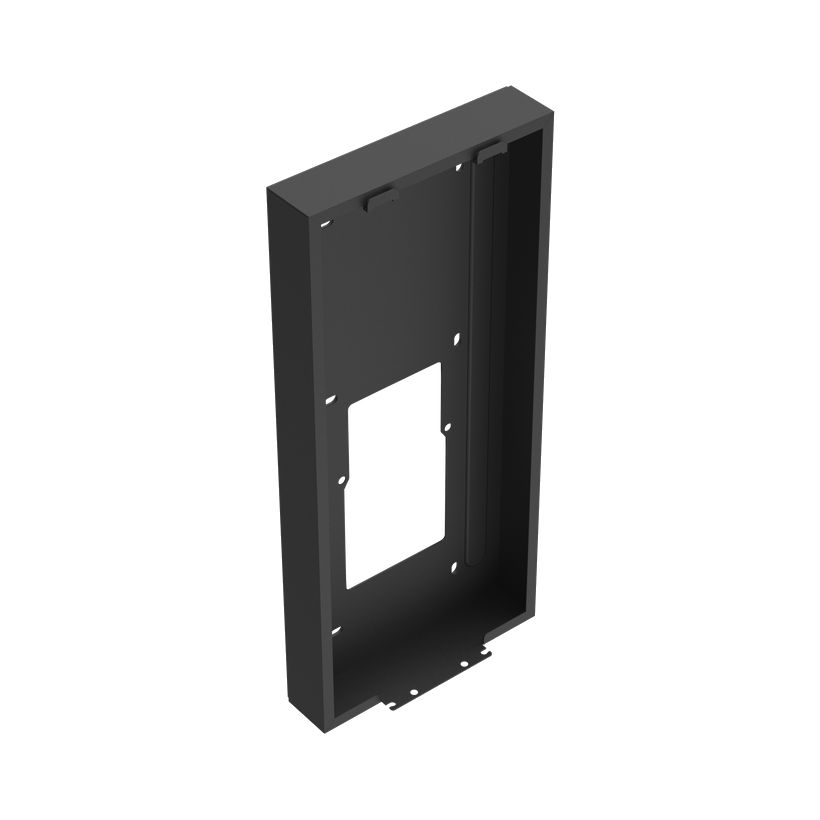

Крепление накладное RV-3438-HМонтаж панели RV-3438 на стены из бетона, кирпича и других материалов; возможна установка поверх подрозетника.

Материал	сталь
Габаритные размеры	130×280×32 мм
Масса	0,5 кг
Отверстие под кабели	Д×В×Г = 80×60×50 мм
Комплект	крепление накладное, набор для крепления, паспорт

Как это работает и подключается

Крепления подходят для многоабонентской вызывной панели RV-3438 и описаны отдельными паспортами и РЭ.
Врезное состоит из врезной монтажной коробки и врезного крепления; накладное — единый стальной корпус.

Монтаж

Монтаж — только при отключённом напряжении питания; провода и линии связи прокладывают до монтажа панели. Перед работой проверить комплектность и осмотреть крепление: сколы, трещины, вмятины, следы коррозии.
Врезное: вырезать прямоугольное отверстие Д×В×Г = 270×123×61 мм (можно немного больше, чтобы вместить все кабели), поставить в него монтажную коробку и убедиться, что кабели проходят в отверстия для кабелей, разметить 6 отверстий.
Врезное, продолжение: коробку снять, просверлить 6 отверстий диаметром 5 мм, вставить дюбели, вернуть коробку вровень со стеной и закрепить 6 шурупами; коробка не должна выступать над краем прямоугольного отверстия. Затем крепление врезное вставить в коробку и закрепить шестью винтами.
Врезное без набора для крепления: зазор между стеной и коробкой заполняют цементом или неагрессивными клеящими составами, ждут, пока состав застынет, после чего ставят крепление шестью винтами.
Накладное без подрозетника: приложить к стене, отметить 6 отверстий, вырезать в поверхности отверстие Д×В×Г = 80×60×50 мм (погрешность не более пяти миллиметров), вставить дюбели и закрепить шурупами из комплекта.
Накладное поверх подрозетника: поставить крепление на подрозетник двумя винтами, отметить 4 отверстия, открутить 2 винта и снять крепление, просверлить 4 отверстия диаметром 5 мм, вставить дюбели и закрепить винтами из комплекта.

Примеры

Панель в стену заподлицо

Врезная монтажная коробка закладывается в прямоугольное отверстие в стене, крепление врезное вставляется в неё шестью винтами.

Панель на стену или подрозетник

Накладное крепление — на стену с отверстием под кабели либо поверх подрозетника на двух винтах.

Частые вопросы

Из чего состоит врезное крепление RV-3438-B?

Из врезной монтажной коробки и врезного крепления; в комплекте также набор для крепления и паспорт.

Какое отверстие нужно под врезное крепление?

Д×В×Г = 270×123×61 мм; можно сделать немного больше, чтобы вместить все монтажные кабели.

Можно ли ставить накладное крепление на подрозетник?

Да, в РЭ описан монтаж поверх подрозетника: крепление ставят на два винта, отмечают 4 отверстия и фиксируют винтами из комплекта.

Нюансы и грабли

Монтажная коробка врезного крепления не должна оказаться над краем прямоугольного отверстия.
Для накладного крепления погрешность выреза под кабели — не более пяти миллиметров.
Не повредить панель RV-3438 при установке — это отдельное предупреждение в РЭ креплений.
Крепления — отдельные изделия со своими паспортами и РЭ, в РЭ самой панели RV-3438 их монтаж описан кратко.
