RV-3516/1, RV-3516/2 и RV-3532/2 — сетевые видеорегистраторы Rubetek на 16 и 32 канала
IP-регистраторы до 12 Мп: RV-3516/1 (16 каналов, один HDD) и RV-3516/2 с RV-3532/2 (16 и 32 канала, два HDD, тревожные вход и выход) в одном корпусе 380 × 316 × 51 мм.
Модели семейства
RV-3516/116 каналов, один SATA-диск, без тревожных входов.
| Каналы | 16 каналов, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p; 1 × HDMI до 4K |
| Накопители | 1 × SATA (HDD 3.5") до 10 Тб |
| Сеть | 1 × RJ45 10/100/1000 Мбит/с; входная полоса 128 Мбит/с, выходная 80 Мбит/с |
| USB | 2 × USB 2.0 |
| Питание | DC 12 В 2 А |
| Исполнение, габариты | полочное; 260 × 230 × 43 мм |
| Масса без накопителей | 850 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот) и подсказки на экране |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | блок питания, компьютерная мышь, кабель для подключения накопителя — 1 шт., паспорт |

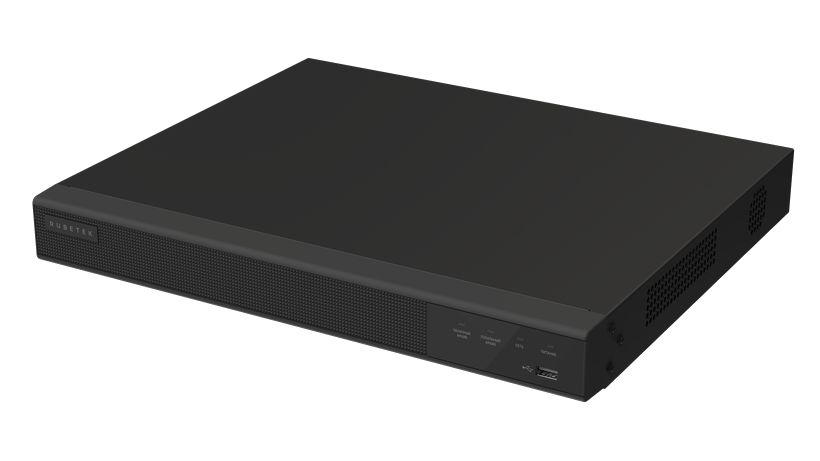

RV-3516/216 каналов, два SATA-диска, 4 тревожных входа и 1 выход.
| Каналы | 16 каналов, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p; 1 × HDMI до 4K |
| Накопители | 2 × SATA (HDD 3.5") до 10 Тб |
| Тревожные вх. / вых. | 4 / 1 |
| Сеть | 1 × RJ45 10/100/1000 Мбит/с; входная полоса 160 Мбит/с, выходная 160 Мбит/с |
| USB | 2 × USB 2.0 |
| Питание | DC 12 В 4 А |
| Исполнение, габариты | полочное; 380 × 316 × 51 мм |
| Масса без накопителей | 1710 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по тревоге, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот), звуковой сигнал и подсказки на экране, тревожный выход |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | блок питания, компьютерная мышь, кабели для подключения накопителя — 2 шт., паспорт |
RV-3532/232 канала, два SATA-диска, тревожные вход/выход. Тот же корпус и порты, что у RV-3516/2; отличаются число каналов и входная полоса.
| Каналы | 32 канала, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p; 1 × HDMI до 4K |
| Накопители | 2 × SATA (HDD 3.5") до 10 Тб |
| Тревожные вх. / вых. | 4 / 1 |
| Сеть | 1 × RJ45 10/100/1000 Мбит/с; входная полоса 320 Мбит/с, выходная 160 Мбит/с |
| USB | 2 × USB 2.0 |
| Питание | DC 12 В 4 А |
| Исполнение, габариты | полочное; 380 × 316 × 51 мм |
| Масса без накопителей | 1710 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по тревоге, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот), звуковой сигнал и подсказки на экране, тревожный выход |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | блок питания, компьютерная мышь, кабели для подключения накопителя — 2 шт., паспорт |
Как это работает и подключается
- Регистратор записывает, воспроизводит и показывает видео IP-камер; к нему подключаются монитор и компьютерная мышь, а архив и данные камер можно смотреть удалённо через облачное ПО.
- Режимы записи: ручной, по расписанию, по детекции движения, по событию (где есть тревожные входы — и по тревоге); формат сжатия H.264/H.265, запись до 12 Мп и до 30 к/с.
- Поддерживается ONVIF, профили S, T.
- Для просмотра и записи используются мышь из комплекта и монитор на VGA или HDMI; аудио — по RCA (вход и выход), сжатие G711U, G711A, AAC.
- Сетевые протоколы по паспорту: IPv6/IPv4/TCP/IP, HTTP, HTTPS, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTSP, RTCP, p2p, PPPOE.
Монтаж
- Устанавливать только внутри помещений, защищённых от осадков; не в агрессивных средах, не в пыли и не во взрывопожароопасных помещениях.
- После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре: иначе возможен конденсат внутри корпуса.
- Жёсткие диски подключаются кабелями из комплекта; файлы записи лежат на дисках и доступны авторизованным пользователям.
- Проверка не реже одного раза в 6 месяцев: целостность корпуса, изоляция кабелей, крепления и контактные соединения.
- При ремонте в помещении защитить регистратор от строительных материалов, пыли и влаги.
- Рабочая температура по паспорту — от -10 до +50 °C, ставить только в помещении, защищённом от осадков.
Примеры
Видеонаблюдение на IP-камерах
Запись и просмотр архива, АРМ оператора с монитором и мышью, удалённый доступ через облачное ПО.
Частые вопросы
Чем отличаются /1 и /2?
У /2 два диска, 4 тревожных входа и 1 выход, выше полоса пропускания и больше корпус; питание 12 В 4 А.
Чем RV-3532/2 отличается от RV-3516/2?
Число каналов 32 против 16 и входная полоса 320 против 160 Мбит/с; корпус 380 × 316 × 51 мм, два HDD, 4 тревожных входа и 1 выход, питание DC 12 В 4 А у обоих.
Какой температурный диапазон?
Паспорта дают от -10 до +50 °C — только помещения, защищённые от осадков.
Нюансы и грабли
- Число каналов и полосу пропускания считают по суммарному потоку камер: входная полоса регистратора ограничена параметрами модели.
- Ёмкость каждого HDD — до 10 Тб; число HDD определяется моделью.
- RV-3516/2 и RV-3532/2 — один корпус, одинаковые порты и диски; различаются числом каналов (16 и 32) и входной полосой пропускания (160 и 320 Мбит/с).
- У RV-3516/1 нет тревожных входов и выходов: режима записи «по тревоге» и звукового сигнала с тревожным выходом в паспорте нет.
Документация
- Rubetek — Сетевой видеорегистратор RV-3516_1 RV-3516_1 - ПС_RV-3516_1
- Rubetek — Сетевой видеорегистратор RV-3516_2 RV-3516_2 - ПС_RV-3516_2
- Rubetek — Паспорт RV-3532/2
