Rubetek · сетевые видеорегистраторы
RV-3632/4, RV-3632/8 и RV-3664/8 — 32- и 64-канальные сетевые видеорегистраторы Rubetek для стойки
IP-регистраторы до 12 Мп, питание 230 В, полочное или стоечное исполнение, два RJ45 Gigabit, RS485 и USB 3.0: RV-3632/4 (4 HDD), RV-3632/8 и RV-3664/8 (8 HDD и eSATA, 32 и 64 канала).
Модели семейства
RV-3632/44 SATA-диска, 16 тревожных входов и 4 выхода.
| Каналы | 32 канала, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p; 1 × HDMI до 4K |
| Накопители | 4 × SATA (HDD 3.5") до 10 Тб |
| Тревожные вх. / вых. | 16 / 4 |
| Сеть | 2 × RJ45 10/100/1000 Мбит/с; входная полоса 320 Мбит/с, выходная 160 Мбит/с |
| USB | 2 × USB 2.0, 1 × USB 3.0, 1 × RS485 |
| Питание | 230 В, 50 Гц |
| Исполнение, габариты | полочное / в стойку; 440 × 372 × 69 мм |
| Масса без накопителей | 4380 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по тревоге, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот), звуковой сигнал и подсказки на экране, тревожный выход |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | кабель питания, набор для крепления, компьютерная мышь, кабели для подключения накопителя — 4 шт., паспорт |
RV-3632/88 SATA-дисков и eSATA, второй HDMI до 1080p, 16 тревожных входов и 4 выхода.
| Каналы | 32 канала, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p, 1 × HDMI до 4K, 1 × HDMI до 1080p |
| Накопители | 8 × SATA (HDD 3.5") до 10 Тб, 1 × eSATA |
| Тревожные вх. / вых. | 16 / 4 |
| Сеть | 2 × RJ45 10/100/1000 Мбит/с; входная полоса 320 Мбит/с, выходная 160 Мбит/с |
| USB | 2 × USB 2.0, 1 × USB 3.0, 1 × RS485 |
| Питание | 230 В, 50 Гц |
| Исполнение, габариты | полочное / в стойку; 440 × 428 × 90 мм |
| Масса без накопителей | 7320 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по тревоге, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот), звуковой сигнал и подсказки на экране, тревожный выход |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | кабель питания, набор для крепления, компьютерная мышь, кабели для подключения накопителя — 8 шт., паспорт |

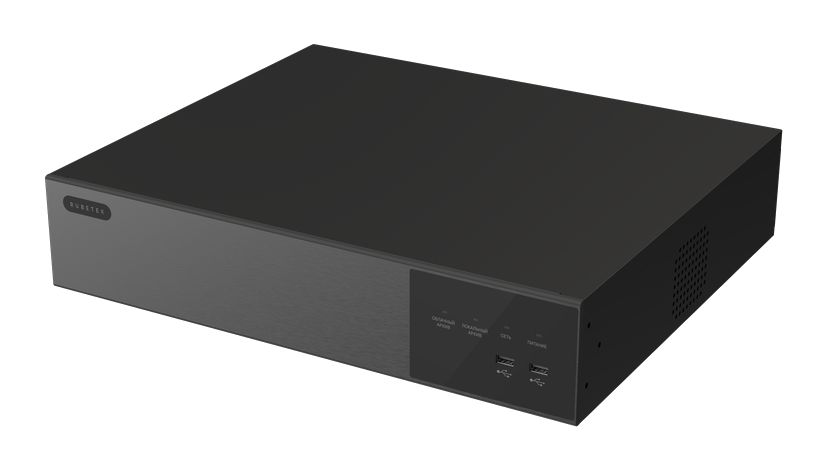

RV-3664/864 канала, 8 SATA-дисков и eSATA, второй HDMI до 1080p. Тот же корпус и порты, что у RV-3632/8; отличаются число каналов и полосы пропускания.
| Каналы | 64 канала, до 12 Мп |
| Видеовыходы | 1 × VGA до 1080p, 1 × HDMI до 4K, 1 × HDMI до 1080p |
| Накопители | 8 × SATA (HDD 3.5") до 10 Тб, 1 × eSATA |
| Тревожные вх. / вых. | 16 / 4 |
| Сеть | 2 × RJ45 10/100/1000 Мбит/с; входная полоса 640 Мбит/с, выходная 512 Мбит/с |
| USB | 2 × USB 2.0, 1 × USB 3.0, 1 × RS485 |
| Питание | 230 В, 50 Гц |
| Исполнение, габариты | полочное / в стойку; 440 × 428 × 90 мм |
| Масса без накопителей | 7320 г |
| Режимы записи | ручной, по расписанию, по детекции движения, по тревоге, по событию |
| Функции обнаружения | запись, отправка на электронную почту, FTP, мгновенный снимок (снапшот), звуковой сигнал и подсказки на экране, тревожный выход |
| Аудио | 1 RCA вход, 1 RCA выход (линейный, 1kΩ); G711U, G711A, AAC; 64 кбит/сек |
| Рабочая температура | от -10 до +50 °C |
| Комплект | кабель питания, набор для крепления, компьютерная мышь, кабели для подключения накопителя — 8 шт., паспорт |
Как это работает и подключается
- Регистратор записывает, воспроизводит и показывает видео IP-камер; к нему подключаются монитор и компьютерная мышь, а архив и данные камер можно смотреть удалённо через облачное ПО.
- Режимы записи: ручной, по расписанию, по детекции движения, по событию (где есть тревожные входы — и по тревоге); формат сжатия H.264/H.265, запись до 12 Мп и до 30 к/с.
- Поддерживается ONVIF, профили S, T.
- Для просмотра и записи используются мышь из комплекта и монитор на VGA или HDMI; аудио — по RCA (вход и выход), сжатие G711U, G711A, AAC.
- Сетевые протоколы по паспорту: IPv6/IPv4/TCP/IP, HTTP, HTTPS, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTSP, RTCP, p2p, PPPOE.
Монтаж
- Устанавливать только внутри помещений, защищённых от осадков; не в агрессивных средах, не в пыли и не во взрывопожароопасных помещениях.
- После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре: иначе возможен конденсат внутри корпуса.
- Жёсткие диски подключаются кабелями из комплекта; файлы записи лежат на дисках и доступны авторизованным пользователям.
- Проверка не реже одного раза в 6 месяцев: целостность корпуса, изоляция кабелей, крепления и контактные соединения.
- При ремонте в помещении защитить регистратор от строительных материалов, пыли и влаги.
- Рабочая температура по паспорту — от -10 до +50 °C, ставить только в помещении, защищённом от осадков.
Примеры
Видеонаблюдение на IP-камерах
Запись и просмотр архива, АРМ оператора с монитором и мышью, удалённый доступ через облачное ПО.
Частые вопросы
Чем отличаются /4 и /8?
Число дисков (4 и 8, у /8 ещё eSATA), второй HDMI и габариты корпуса.
Чем RV-3664/8 отличается от RV-3632/8?
Каналов 64 против 32, входная полоса 640 против 320 Мбит/с, выходная 512 против 160 Мбит/с; корпус, 8 дисков с eSATA, порты и питание 230 В одинаковые.
Какой температурный диапазон?
Паспорта дают от -10 до +50 °C — только помещения, защищённые от осадков.
Нюансы и грабли
- Число каналов и полосу пропускания считают по суммарному потоку камер: входная полоса регистратора ограничена параметрами модели.
- Ёмкость каждого HDD — до 10 Тб; число HDD определяется моделью.
- RV-3632/8 и RV-3664/8 — один корпус 440 × 428 × 90 мм, одинаковые порты и 8 дисков; различаются числом каналов (32 и 64) и полосами пропускания (входная 320 и 640 Мбит/с, выходная 160 и 512 Мбит/с).
- Питание 230 В, 50 Гц: в комплекте кабель питания (блока питания в комплекте нет).
Документация
- Rubetek — Сетевой видеорегистратор RV-3632_4 RV-3632_4 - ПС_RV-3632_4
- Rubetek — Сетевой видеорегистратор RV-3632_8 RV-3632_8 - ПС_RV-3632_8
- Rubetek — Паспорт RV-3664/8
