RVX-4114 — купольные IP-камеры Rubetek с фиксированным объективом 2.8 и 3.6 мм

Купол Ø112 × 101 мм, 4 МП, ИК-подсветка 30 м, объектив 2.8 или 3.6 мм. Базовая версия IP66; e и p — с microSD до 512 ГБ и микрофоном, IP67.

Модели семейства

RVX-4114-2.8 / RVX-4114-3.6Базовая модификация: без слота microSD и микрофона; IP66.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.8 или 3.6 мм, фиксированный; углы обзора 2.8: 105 (Г), 60 (В), 120 (Д); 3.6: 89 (Г), 45 (В), 102 (Д)
ИК-подсветка	30 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +50 °C
Габариты, масса	Ø112 × 101 мм; не более 450 г
Защита	IP66

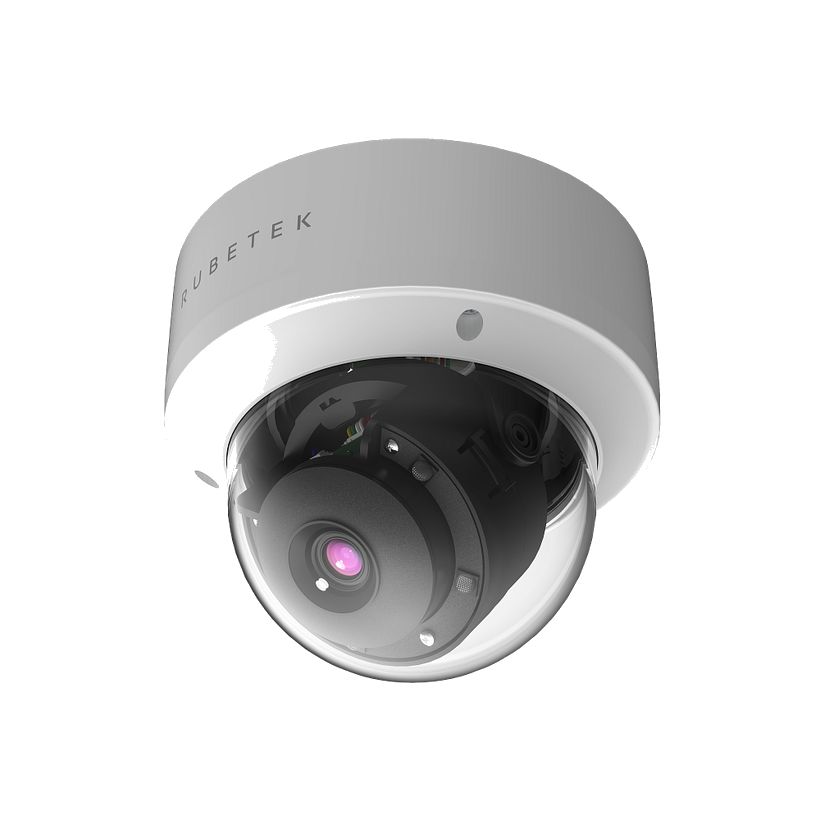

RVX-4114e-2.8 / -3.6 и RVX-4114p-2.8 / -3.6Модификации e и p: слот microSD и микрофон; IP67. В паспортах e и p идентичны.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.8 или 3.6 мм, фиксированный; углы обзора 2.8: 105 (Г), 60 (В), 120 (Д); 3.6: 89 (Г), 45 (В), 102 (Д)
ИК-подсветка	30 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +50 °C
Габариты, масса	Ø112 × 101 мм; не более 450 г
Защита	IP67
Память и аудио	microSD до 512 ГБ; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке

Как это работает и подключается

Объектив фиксированный; выбор 2.8 или 3.6 мм — на этапе заказа.
Монтаж: крепёжное кольцо на дюбелях по шаблону из комплекта, камера фиксируется поворотом корпуса до щелчка; объектив разворачивают при открытом корпусе, затем снимают плёнку с защитного стекла купола.
Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.

Монтаж

Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
Тревожный вход камер с такими модификациями — клеммы 1-2, выход (реле) — клеммы 3-4, сухой контакт. Аудио: белый RCA — вход, красный — выход.

Примеры

Вход, холл, парковка под навесом

2.8 мм — широкий обзор 105° по горизонтали; 3.6 мм — уже, 89°.

Частые вопросы

Чем отличаются e и p?

В паспортах 4114e и 4114p параметры совпадают: microSD до 512 ГБ, микрофон, IP67.

Нюансы и грабли

По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
