RVX-4134 — купольные IP-камеры Rubetek с моторизованным объективом 2.7–13.5 мм
Купол Ø112 × 101 мм, 4 МП, моторизованный объектив 2.7 – 13.5 мм с автофокусом, ИК-подсветка 30 м, до +60 °C. Исполнения: базовое, d, e, p.
Модели семейства
RVX-4134Базовое исполнение: без микрофона и автодиафрагмы; IP66.
| Разрешение, сенсор | 1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б) |
| Питание | DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC |
| Объектив | 2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 104 – 29 (Г), 53 – 16 (В), 125 – 33 (Д) |
| ИК-подсветка | 30 м, Smart IR |
| Видео | Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с |
| Условия | от -40 до +60 °C |
| Габариты, масса | Ø112 × 101 мм; не более 500 г |
| Защита | IP66 |
RVX-4134dС автодиафрагмой и микрофоном; IP67.
| Разрешение, сенсор | 1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б) |
| Питание | DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC |
| Объектив | 2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 104 – 29 (Г), 53 – 16 (В), 125 – 33 (Д) |
| ИК-подсветка | 30 м, Smart IR |
| Видео | Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с |
| Условия | от -40 до +60 °C |
| Габариты, масса | Ø112 × 101 мм; не более 500 г |
| Защита | IP67 |
| Диафрагма и аудио | автодиафрагма; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке |

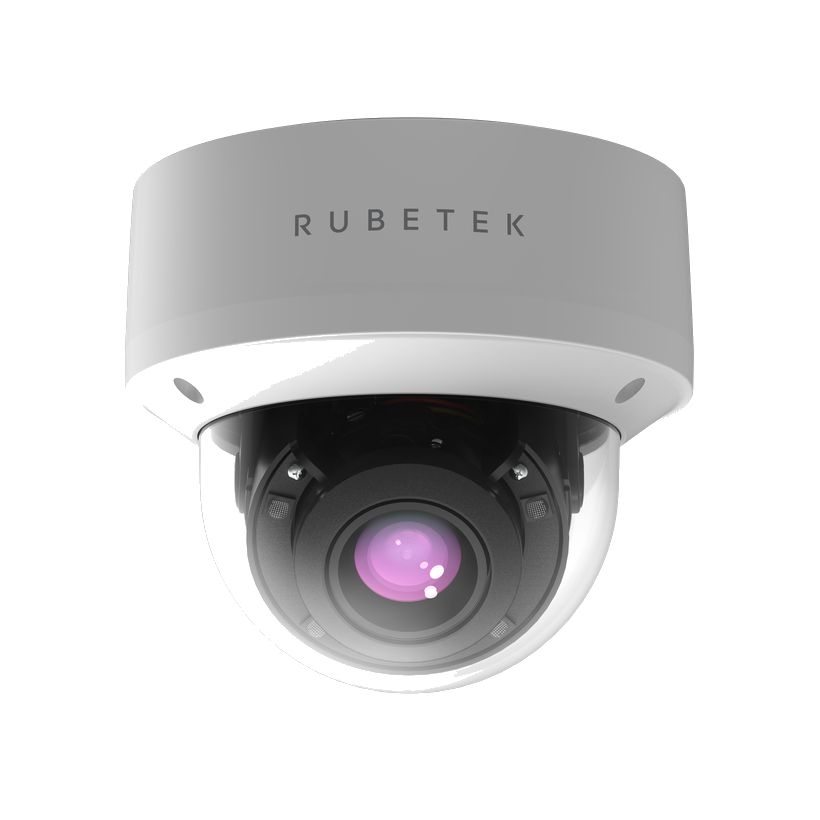

RVX-4134e / RVX-4134pС microSD и микрофоном; IP67; в паспортах e и p совпадают.
| Разрешение, сенсор | 1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б) |
| Питание | DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC |
| Объектив | 2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 104 – 29 (Г), 53 – 16 (В), 125 – 33 (Д) |
| ИК-подсветка | 30 м, Smart IR |
| Видео | Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с |
| Условия | от -40 до +60 °C |
| Габариты, масса | Ø112 × 101 мм; не более 500 г |
| Защита | IP67 |
| Память и аудио | microSD до 512 ГБ; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке |
Как это работает и подключается
- Моторизованный объектив: зум и фокус — в Система > Прямая трансляция; автофокус включён по умолчанию, кнопка «Сброс» калибрует объектив (возврат к нулевому увеличению и восстановление фокуса).
- Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.
Монтаж
- Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
- Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
- После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
- Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
- Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
- Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
- При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
- Тревожный вход камер с такими модификациями — клеммы 1-2, выход (реле) — клеммы 3-4, сухой контакт. Аудио: белый RCA — вход, красный — выход.
Примеры
Вход и проходная
Зум и фокус настраиваются в web-интерфейсе без доступа к объективу.
Частые вопросы
Есть ли автодиафрагма?
Только в исполнении d.
Нюансы и грабли
- По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
- Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
- Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
- При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
