RVX-4234 — купольные IP-камеры Rubetek с моторизованным объективом 2.7–13.5 мм

Купол Ø128 × 108 мм, 4 МП, моторизованный объектив 2.7 – 13.5 мм, ИК-подсветка 20 м, до +60 °C. Базовая IP66; e и d — IP67, e с microSD, d с автодиафрагмой.

Модели семейства

RVX-4234Базовое исполнение; IP66.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	20 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø128 × 108 мм; не более 700 г
Защита	IP66

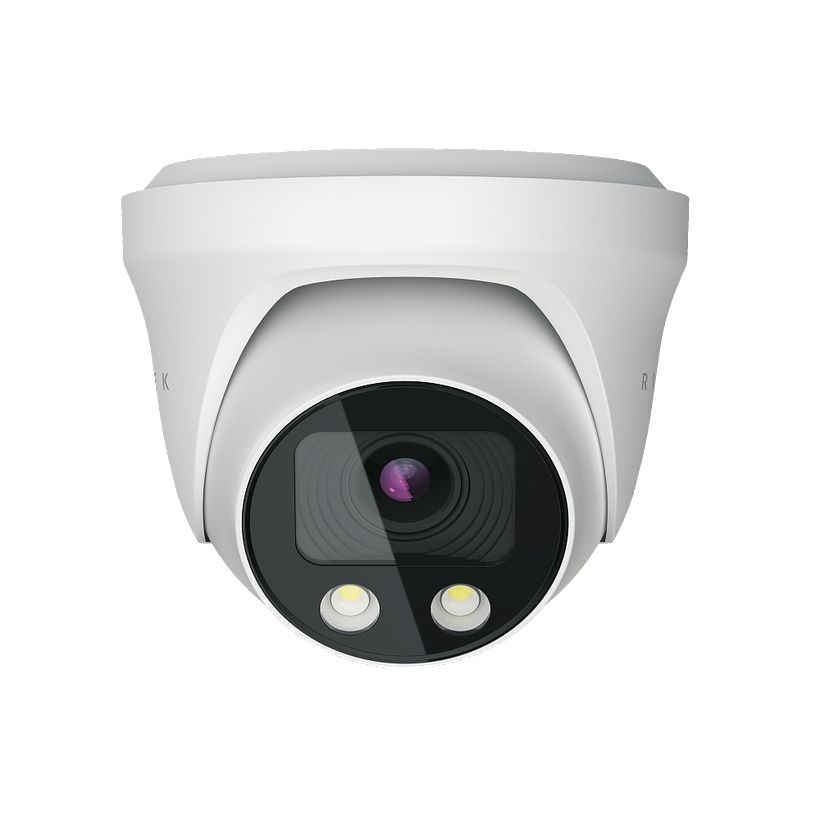

RVX-4234eС microSD и микрофоном; IP67.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	20 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø128 × 108 мм; не более 700 г
Защита	IP67
Память и аудио	microSD до 512 ГБ; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке

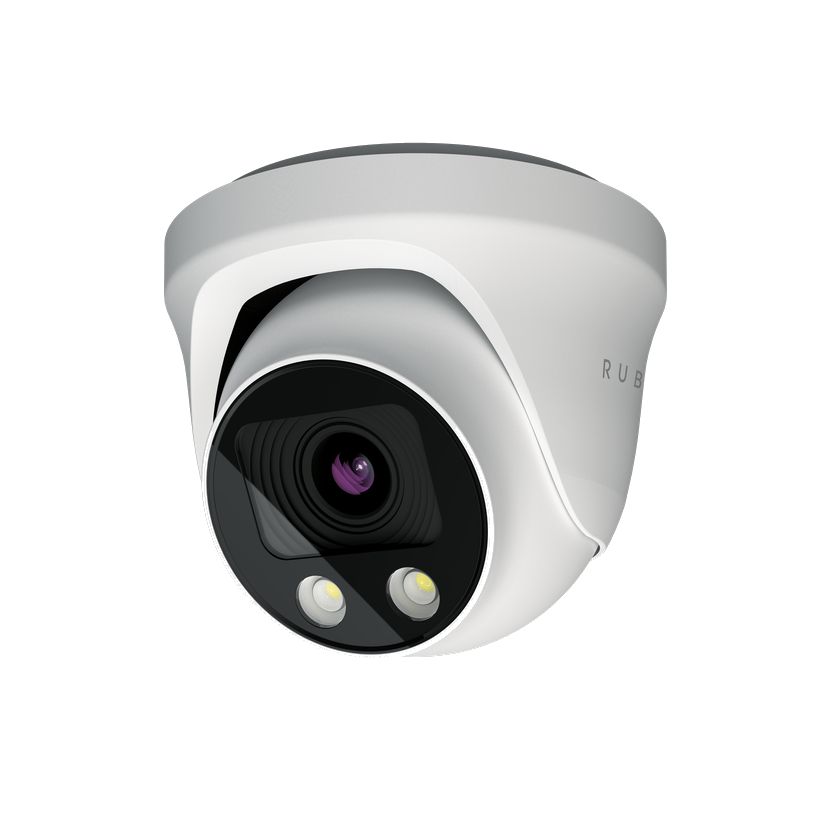

RVX-4234d (безопасный регион, Тип-4)С автодиафрагмой и микрофоном; IP67.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	20 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø128 × 108 мм; не более 700 г
Защита	IP67
Диафрагма и аудио	автодиафрагма; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке

Как это работает и подключается

Моторизованный объектив: зум и фокус — в Система > Прямая трансляция; автофокус включён по умолчанию, «Сброс» калибрует объектив.
Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.
Англоязычный datasheet этой серии задаёт степень защиты по буквам модификаций: IP67 для базовой, a, e, i, g, b, c, t; IP64 для v, s, p, d, se, h, r, x; автодиафрагма — в i, b, c, d, t, h, r, x; микрофон — в v, s, p, d, se, h, r, x; microSD — в e, g, p, c, se, t, r, x; тревожные входы/выходы — в a, g, s, b, se, t, h, x.

Монтаж

Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
Тревожный вход камер с такими модификациями — клеммы 1-2, выход (реле) — клеммы 3-4, сухой контакт. Аудио: белый RCA — вход, красный — выход.

Примеры

Большие зоны

Зум 2.7 – 13.5 мм настраивается из web-интерфейса.

Частые вопросы

Чем отличается d?

Автодиафрагма и микрофон; в исполнении e есть microSD и микрофон.

Нюансы и грабли

Степень защиты: у базовой паспорт — IP66, англоязычный datasheet — IP67; у d паспорт — IP67, datasheet относит d к IP64. Расхождение заметное: для уличной установки закладывать меньшее значение и уточнить у поставщика.
По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
