RVX-4324 — цилиндрическая IP-камера Rubetek с ручным вариообъективом и ИК-подсветкой 40 м

Цилиндрическая металлическая камера 211 × 92 × 90 мм, 4 МП, вариообъектив 2.8 – 12 мм с ручной регулировкой, ИК-подсветка 40 м, IP66.

Модели семейства

RVX-4324Цилиндрическая камера с ручным вариофокальным объективом.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF
Объектив	2.8 – 12 мм, ручная регулировка; углы обзора 103.4 – 29.3 (Г), 54.3 – 16.5 (В), 124.2 – 33.6 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 BP / MP / HP, H.265 MP; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +50 °C
Габариты, масса	211 × 92 × 90 мм; не более 680 г
Защита	IP66
Корпус	цилиндр, металлический

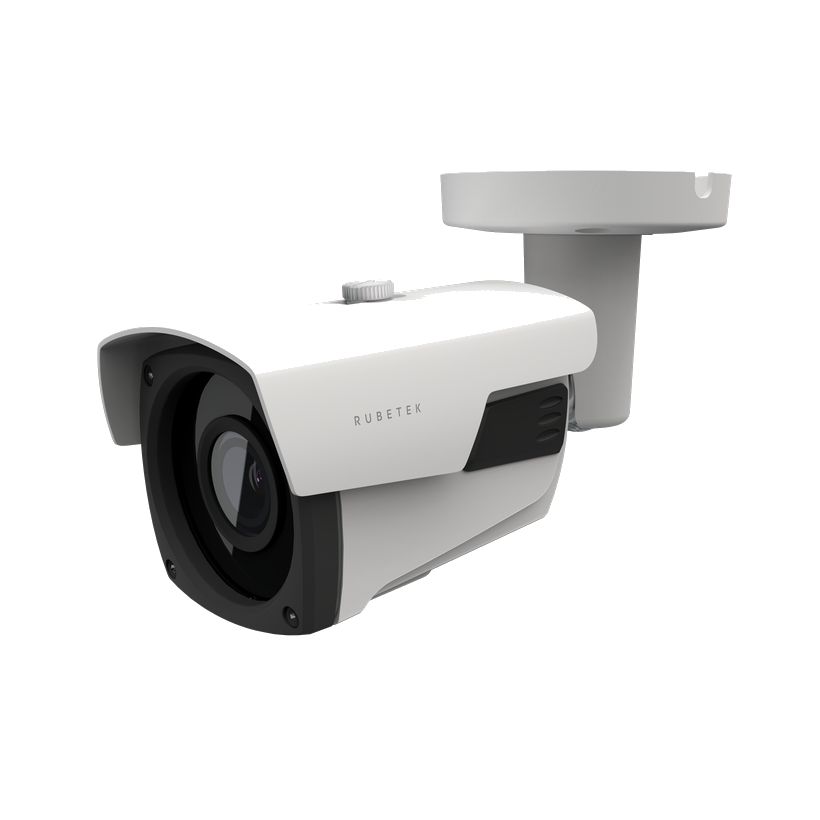

RV-4324i (безопасный регион)Тот же корпус 211 × 92 × 90 мм с автодиафрагмой; РЭ у неё — общее руководство серии RVX-4.

Сенсор	1/3” CMOS с прогрессивной разверткой; 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт
Объектив	2.8 – 12 мм, ручная; автодиафрагма; углы обзора 103.4 – 29.3 (Г), 54.3 – 16.5 (В), 124.2 – 33.6 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 BP / MP / HP, H.265 MP; основной до 2560 × 1440, дополнительный до 1280 × 720
Условия	от -40 до +50 °C, IP66
Габариты, масса	211 × 92 × 90 мм; не более 680 г

Как это работает и подключается

Вариообъектив регулируется вручную на месте установки.
Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.
Англоязычный datasheet этой серии задаёт степень защиты по буквам модификаций: IP67 для базовой, a, e, i, g, b, c, t; IP64 для v, s, p, d, se, h, r, x; автодиафрагма — в i, b, c, d, t, h, r, x; микрофон — в v, s, p, d, se, h, r, x; microSD — в e, g, p, c, se, t, r, x; тревожные входы/выходы — в a, g, s, b, se, t, h, x.

Монтаж

Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
Тревожный вход камер с такими модификациями — клеммы 1-2, выход (реле) — клеммы 3-4, сухой контакт. Аудио: белый RCA — вход, красный — выход.

Примеры

Двор, периметр, фасад

Дальняя подсветка 40 м и подбор угла вручную.

Частые вопросы

Чем RV-4324i отличается от RVX-4324?

Паспорт RV-4324i добавляет автодиафрагму; корпус, подсветка 40 м и IP66 те же. Руководство у обеих общее, серии RVX-4.

Нюансы и грабли

Степень защиты: паспорт — IP66, англоязычный datasheet — IP67 для базовой модификации. Расхождение заметное: для уличной установки закладывать меньшее значение и уточнить у поставщика.
По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
