RVX-4334 v2, 4334i, 4334e, 4334p — цилиндрические IP-камеры Rubetek Ø81 × 230 мм с моторизованным объективом и ИК-подсветкой 40 м

Цилиндрическая камера с объективом 2.7 – 13.5 мм и автофокусом, ИК-подсветка 40 м, до +60 °C. Корпус Ø81 × 230 мм, до 550 г: v2, i (автодиафрагма), e и p (microSD, микрофон).

Камеры с машинным зрением RVX-4334 v2 (корпус Ø81 × 230 мм)

Модели семейства

RVX-4334iКорпус Ø81 × 230 мм; с автодиафрагмой, без microSD и микрофона; IP66. В названии документа производителя — «безопасный регион (Тип-1)», v2.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø81 × 230 мм; не более 550 г
Защита	IP66
Диафрагма	авторегулировка

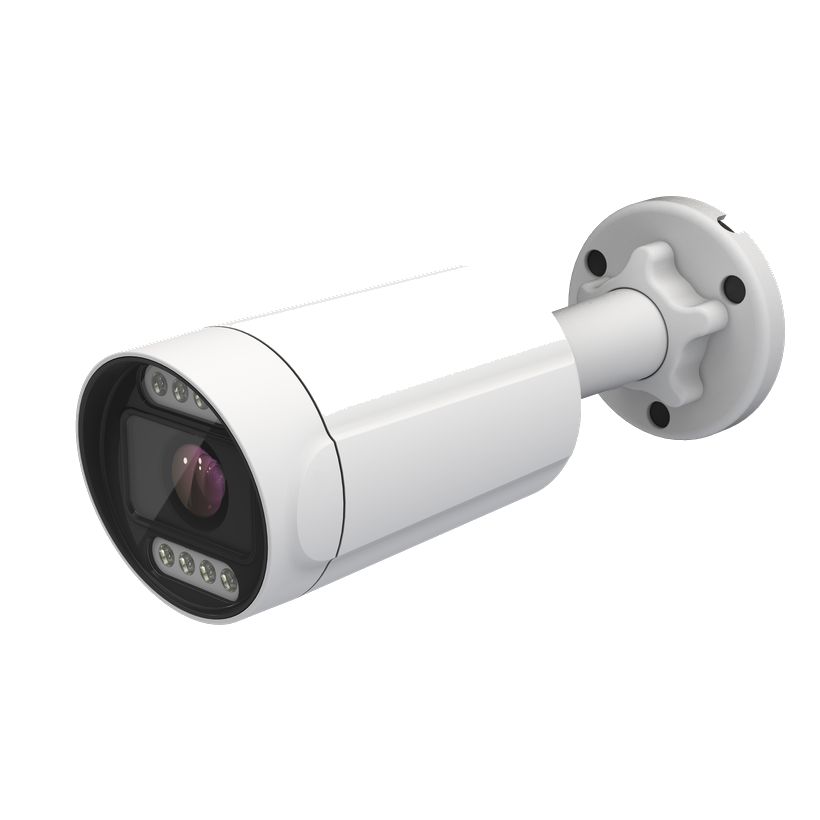

RVX-4334e / RVX-4334pКорпус Ø81 × 230 мм; microSD и микрофон; IP67; в паспортах e и p совпадают.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø81 × 230 мм; не более 550 г
Защита	IP67
Память и аудио	microSD до 512 ГБ; встроенный микрофон, G.711a / G.711u / PCM, видео и аудио в одном потоке

RVX-4334 v2Базовая камера v2 в цилиндрическом корпусе Ø81 × 230 мм; IP66; без microSD, микрофона и автодиафрагмы.

Разрешение, сенсор	1/3” CMOS, 4 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный (автофокус); углы обзора 105 – 29 (Г), 54 – 16 (В), 127 – 36 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 / H.265; основной поток до 2560 × 1440, дополнительный до 1280 × 720, до 25 к/с
Условия	от -40 до +60 °C
Габариты, масса	Ø81 × 230 мм; не более 550 г
Защита	IP66

Как это работает и подключается

Моторизованный объектив: зум и фокус — в Система > Прямая трансляция; автофокус включён по умолчанию, «Сброс» калибрует объектив.
Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.
По паспортам корпуса Ø81 × 230 мм: степень защиты IP66 у v2 и i, IP67 у e и p; microSD (до 512 ГБ) и встроенный микрофон — только у e и p; автодиафрагма — только у i.

Монтаж

Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
Если у модификации линейки есть тревожный вход и выход, РЭ называет клеммы: вход — 1-2, выход (реле) — 3-4, сухой контакт; для аудио белый RCA — вход, красный — выход. В паспортах v2, i, e и p тревожные вход и выход не указаны.
Разъём RJ-45 защищают завинчивающейся крышкой гермоввода из комплекта (краткое руководство); камеру поворачивают на кронштейне и фиксируют винтовым зажимом (барашком) в основании.

Примеры

Периметр, въезд

Подсветка 40 м и зум из web-интерфейса: один объектив с 2.7 – 13.5 мм перекрывает и общий план, и въезд.

Частые вопросы

Чем отличаются v1 и v2?

Корпусом: v2 — цилиндр Ø81 × 230 мм до 550 г (эта карточка), v1 — более крупный корпус с другими углами обзора и профилями сжатия; он описан в отдельной карточке RVX-4334 v1.

Чем e и p отличаются от v2 и i?

У e и p по паспорту IP67, microSD до 512 ГБ и встроенный микрофон (G.711a / G.711u / PCM); у v2 и i — IP66, без microSD и микрофона. В паспортах e и p совпадают.

Нюансы и грабли

Степень защиты по паспортам: v2 и i — IP66, e и p — IP67; для уличной установки учитывать именно эти значения. Англоязычный datasheet RV-4334 описывает другой, более крупный корпус (v1) и по IP даёт иное — в эту карточку его значения не переносить.
По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
