RVX-6335 — цилиндрические IP-камеры Rubetek 5 МП; вариант n распознаёт номера

Цилиндрическая камера 268 × 88 × 95 мм, 5 МП (IMX335), объектив 2.7 – 13.5 мм, IP66. Вариант i — подсветка 80 м, a и n — 40 м; n распознаёт номера автомобилей.

Модели семейства

RVX-6335iПодсветка 80 м, автодиафрагма, microSD, часы реального времени, тревожные и аудио вх./вых.; заземление винтом в основании; 1250 г.

Разрешение, сенсор	1/2.8" CMOS SONY IMX335, 5 МП; чувствительность 0.01 Лк (цвет), 0.0004 лк (F1.2, цвет в режиме накопления), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный; углы обзора 108 – 29 (Г), 75 – 22 (В), 142 – 36 (Д)
ИК-подсветка	80 м, Smart IR
Видео	Н.264 BP / MP / HP, H.265, MJPEG; основной поток до 2592 × 1944, дополнительный до 1280 × 960, до 25 к/с; True WDR
Условия	от -40 до +65 °C
Габариты, масса	268 × 88 × 95 мм; не более 1250 г
Защита	IP66
Функции	автодиафрагма; microSD до 512 ГБ; тревожные вх./вых.; аудио вх./вых. RCA

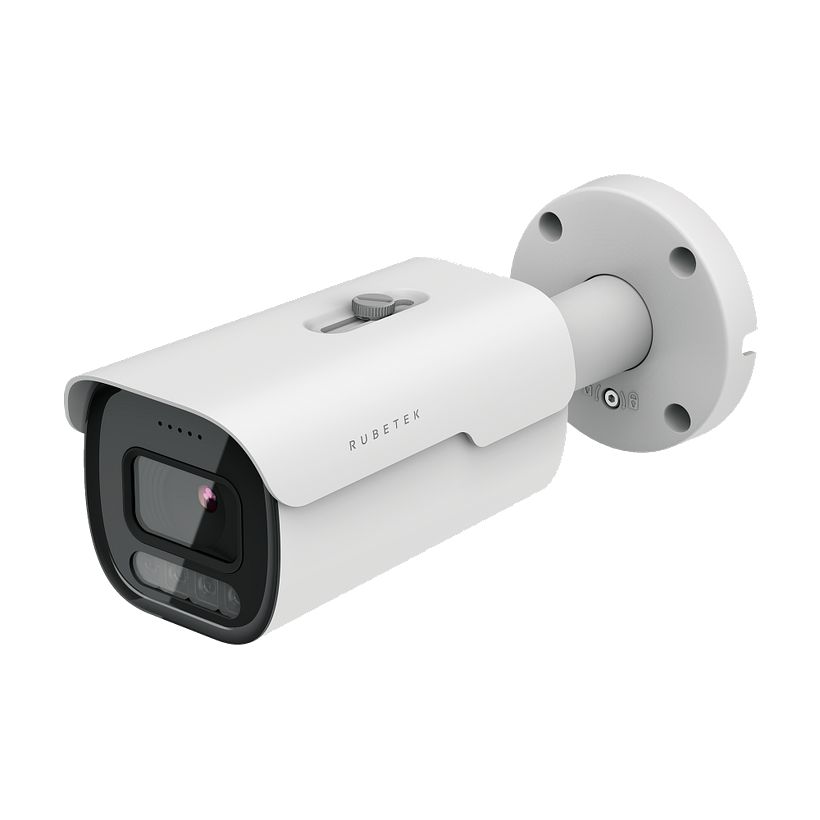

RVX-6335aПодсветка 40 м, без автодиафрагмы и microSD; до +60 °C; не более 1200 г.

Разрешение, сенсор	1/2.8" CMOS с прогрессивной разверткой, 5 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный; углы обзора 108 – 29 (Г), 75 – 22 (В), 142 – 36 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 BP / MP / HP, H.265 MP; основной поток до 2592 × 1944, дополнительный до 1280 × 960, до 25 к/с; True WDR
Условия	от -40 до +60 °C
Габариты, масса	268 × 88 × 95 мм; не более 1200 г
Защита	IP66

RVX-6335nРаспознавание номеров автотранспорта и обнаружение спецтранспорта (по лицензии); подсветка 40 м; до +60 °C.

Разрешение, сенсор	1/2.8" CMOS с прогрессивной разверткой, 5 МП; чувствительность 0.01 Лк (цвет), 0.001 Лк (Ч/Б)
Питание	DC 12 В или PoE IEEE 802.3af; не более 12.95 Вт; RJ-45 (10/100Base-T); ONVIF, WebRTC
Объектив	2.7 – 13.5 мм, моторизованный; углы обзора 108 – 29 (Г), 75 – 22 (В), 142 – 36 (Д)
ИК-подсветка	40 м, Smart IR
Видео	Н.264 BP / MP / HP, H.265 MP; основной поток до 2592 × 1944, дополнительный до 1280 × 960, до 25 к/с; True WDR
Условия	от -40 до +60 °C
Габариты, масса	268 × 88 × 95 мм; не более 1200 г
Защита	IP66
Аналитика	распознавание номеров автотранспорта, обнаружение спецтранспорта

Как это работает и подключается

Распознавание номеров: России, Беларуси, Казахстана и Армении; обнаружение спецтранспорта; антиспуфинг; история проездов; зона интереса.
Управление шлагбаумом/воротами: реле камеры или контроллер RACS-1101 в локальной сети; камера RVX-6 может управлять реле другой камеры Rubetek.
На RVX-6335 можно выбрать соотношение сторон 4:3 (полный размер сенсора, больше угол по вертикали) в Настройки > Видео.
Камеры RVX предназначены для внутреннего и уличного видеонаблюдения (зависит от модели). Корпус имеет покрытие с высоким коэффициентом отражения солнечных лучей, покрытие оптического стекла уменьшает блики.

Монтаж

Монтаж — только при отключённом питании; монтажные, наладочные и ремонтные работы запрещены во время грозы и при опасных переходных перенапряжениях.
Ставить на токонепроводящие поверхности; если поверхность токопроводящая, её нужно заземлить, чтобы постороннее напряжение не попало на корпус.
После хранения на морозе выдержать не менее 4 часов при комнатной температуре (25 ± 10 °C), чтобы не было конденсата.
Для подключения рекомендован 4-парный экранированный кабель FTP 5 категории; на улице — с чёрной изоляцией из полиэтилена, стойкого к УФ. Кабель нельзя сильно гнуть: повредится экран.
Места соединения разъёмов проводов располагают в распределительной коробке с учётом габаритов и требований герметичности IP.
Проверка не реже одного раза в 6 месяцев: целостность корпуса и изоляции кабеля, крепления и контактные соединения; при необходимости поправить ориентацию и очистить корпус.
При питании по PoE учитывать бюджет мощности коммутатора: при большом числе камер на порт нужно не менее 12,95 Вт (IEEE 802.3af), иначе возможны проблемы с питанием через длинные FTP-кабели.
Тревожный вход камер с такими модификациями — клеммы 1-2, выход (реле) — клеммы 3-4, сухой контакт. Аудио: белый RCA — вход, красный — выход.

Примеры

Проезд на территорию

Распознавание номеров и открытие шлагбаума или ворот.

Частые вопросы

Чем отличается от RVX-6235?

Тот же сенсор и объектив, но корпус цилиндрический, габариты 268 × 88 × 95 мм и масса до 1250 г.

Нюансы и грабли

По умолчанию включён DHCP; если DHCP-сервера нет, камера доступна по статическому адресу 192.168.0.69 (искать можно Onvif Device Manager или web-интерфейсом роутера).
Данные по умолчанию admin / admin; новый пароль должен содержать символы хотя бы трёх категорий из четырёх: A-Z, a-z, 0-9, неалфавитные.
Коридорный режим (вертикальное изображение при повороте камеры на 90°) включается в Настройки > Видео.
При включённом Smart IR ручная регулировка яркости ИК-подсветки блокируется.
Распознавание номеров (лицензия): дальность от камеры до точки проезда не более 20 м при максимальном увеличении, скорость автомобиля не более 10 км/ч; защита от повторного распознавания и антиспуфинг включаются в настройках.
