УДП-513 — устройства дистанционного пуска Rubetek, проводные и радиоканальные

Кнопки пуска в защитном корпусе для системы Rubetek: -101 и -102-А по линии ПЛС, -01 и -02-А по радио 868 МГц. Исполнения П, Д, А — пожаротушение, дымоудаление, аварийные выходы.

Модели семейства

УДП-513-101П / 101Д / 101АПроводное устройство дистанционного пуска (П — пожаротушение, Д — дымоудаление, А — аварийные выходы); работает под управлением ППК по ПЛС.

Связь	ПЛС; напряжение линии по ПЛС
Ток потребления	не более 0,142 мА в дежурном режиме, 0,18 мА в режиме «ПУСК»
Длина линии ПЛС	не более 800 м
Время технической готовности	от 30 до 250 с
Индикация	красный и зелёный СИД
Условия	от минус 25 до плюс 55 °C, до 93 % при 40 °C, IP20
Габариты, масса	90 × 97 × 60 мм, не более 0,17 кг
ТУ	26.30.50-010-39653468-2020

УДП-513-102-ААдресное проводное УДП со встроенным изолятором КЗ; применяется с адресно-аналоговым ППК и контроллером КС-02-250.

Связь	ПЛС, 1 адресный слот, до 60 устройств на ПЛС с учётом неадресного БИ-04
Питание	по ПЛС; ток не более 0,5 мА
Усилие срабатывания	не менее 25 Н
Изолятор	встроенный: активация 10 В, восстановление 3 В, ток до 1 А
Тампер	есть
Условия	от -25 до +55 °C, до 93 % при +40 °C, IP20
Габариты, масса	85×85×40 мм, не более 95 г
Ресурс	10 лет, наработка 60000 ч

УДП-513-01П / 01Д / 01АРадиоканальное УДП (П, Д, А — как у -101); связь с ППК по радиоканалу 868 МГц.

Питание	основное 3 В, батарея CR123A; резервное 3 В, батарея CR2032
Срок службы батарей	основной не менее 3 лет, резервный не менее 3 месяцев (при температуре выше 0 °C и опросе 255 с)
Радиоканал	868 МГц, до 900 м на открытой местности, до 25 мВт, XTEA 128bit
Тампер	есть; контроль связи — период задаётся с ППК, не более 255 с
Условия	от минус 10 до плюс 55 °C, IP20
Габариты, масса	90 × 97 × 61 мм, не более 0,2 кг
ТУ	26.30.50-003-39653468-2020

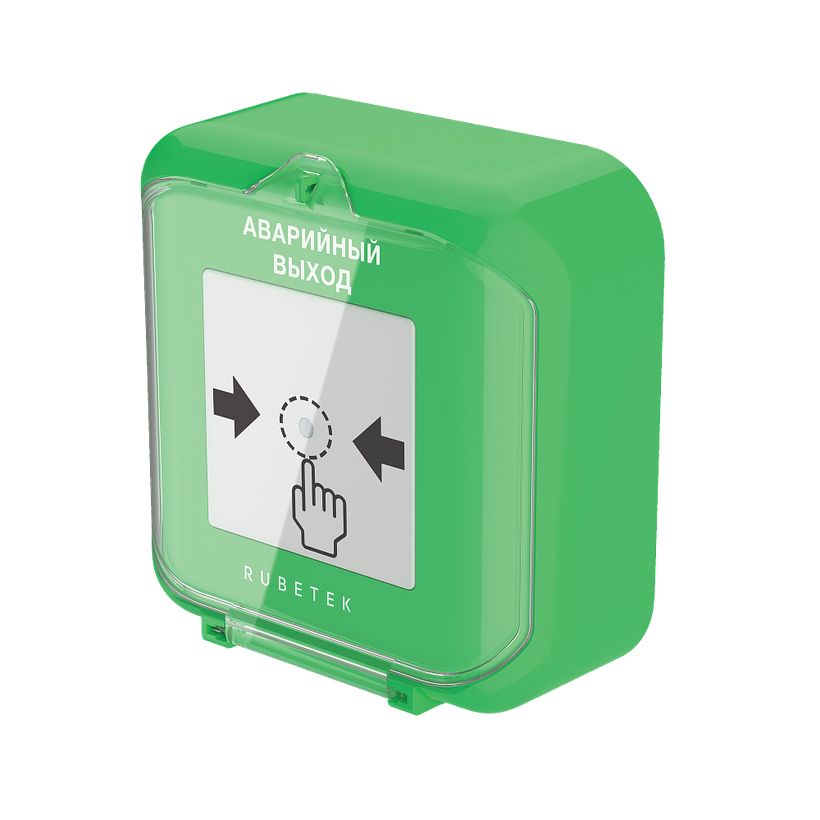

УДП-513-02-ААдресное радиоканальное УДП; работает с адресно-аналоговым ППК и через радиорасширитель РР-02-250 с контроллером КС-02-250.

Питание	основное 3 В, батарея CR123A 1500 мАч; резервное 3 В, батарея CR2032 210 мАч
Радиоканал	868 МГц, 5 каналов, до 900 м, до 25 мВт, XTEA 128bit
Датчик отрыва	есть
Усилие срабатывания	не менее 25 Н
Условия	от -10 до +55 °C, до 93 % при +40 °C, IP20
Габариты, масса	85×85×40 мм, не более 116 г
Ресурс	10 лет, наработка 60000 ч

Как это работает и подключается

Пуск: открыть защитное стекло и с небольшим усилием надавить кнопку до щелчка; выпавший элемент — индикатор активации. На ППК за 3 секунды появится сообщение «Зона 1» и запустятся события и реакции.
Отключение: ключ (экстрактор) в отверстие и нажать до щелчка; УДП и ППК вернутся в дежурный режим.
Индикация проводного УДП: дежурный — один импульс раз в 10 секунд, «Пуск» — один импульс раз в секунду.
Проводное УДП привязывается по порядку: в ППК 3.УСО, 3.Привязка устройств, 1.Проводные УСО; первый свободный слот. На ППК предусмотрено 32 группы.
Перед монтажом и обслуживанием рекомендуется деактивация УДП в меню ППК («Режим обхода»): привязка остаётся, реакции и «Пуск» неактивны.

Монтаж

Только внутри помещений, защищённых от осадков; не на улице, не в пыли и коррозионных парах, не в воздушных потоках (вентиляторы, радиаторы, вентканалы), не рядом с высокочастотными коммуникациями и силовыми кабелями.
ПЛС: огнестойкие кабели с медными жилами нг-LSFR или нг-HFFR, до 3000 м, сечение от 0,35 до 1,0 мм², топологии «Кольцо», «Дерево» или «Смешанная».
Монтаж проводного УДП — только после прокладки ПЛС; корпус открывают выступами ключа-экстрактора, основание крепят по разметке набором из комплекта; подключение к ПЛС — после перевода ППК в режим поиска устройств.
Радиоканальное УДП монтируют только после проверки связи в выбранном месте; основание — на два шурупа и два дюбеля.
После монтажа 255 с контролируют неизменность статуса «Норма».
Проверка не реже одного раза в 6 месяцев; у радиоканальных при напряжении ниже 2,2 В меняют оба элемента питания (ППК выдаёт «Разряд основного/резервного источника»).

Примеры

Эвакуационные выходы

Исполнение А: разблокирование эвакуационных и аварийных выходов.

Пожаротушение и дымоудаление

Исполнения П и Д запускают системы пожаротушения и дымоудаления.

Частые вопросы

Что означают П, Д, А?

Исполнения для запуска пожаротушения, дымоудаления и аварийных выходов соответственно.

Чем отличаются -101 и -102-А?

-102-А адресное, со встроенным изолятором КЗ и одним адресным слотом; -101 — проводное без описания изолятора в паспорте, длина ПЛС до 800 м.

Нюансы и грабли

Обязательные реакции на ППК: «Тампер» и «Зона 1 (предупр.)», у радиоканальных ещё «Разряд осн.бат.» и «Разряд рез.бат.»; без события на Зону 1 пуск ничего не запустит.
Неисправность по батарее снимается только после замены источника с напряжением более 2,8 В; значение 0,0 В — нет источника, переполюсовка, нет контакта или неисправный источник.
Срок службы батарей не учитывает разряд при проведении ПНР.
Не путать с ручными пожарными извещателями ИП 513: у УДП другая функция — запуск автоматики, а не извещение.
