Основания W1/W2/W3 — цоколь под извещатель на стену, потолок или подвесной потолок

Крепёжная площадка с клеммами линии связи: извещатель садится на неё поворотом до щелчка, а разводка кабеля остаётся на стене или в потолке — извещатель снимается отдельно для обслуживания.

Основания базовые серии W1/W2/W3 для пожарных извещателей

Модели семейства

W1.03, W1.06, W2.03, W2.06основания без резистора/УС — стена/несущая конструкция (W1) или подвесной потолок (W2)

Контакты линии связи	W1.03/W2.03 — 2 винтовых контакта + 1 экрана; W1.06/W2.06 — 4 винтовых контакта + 2 экрана
Совместимые извещатели (.03)	ИП 101-29-PR, ИП 212/101-64-PR, ИП 212-64 и их версии -R3
Совместимые извещатели (.06)	ИП 101-52-PR, ИП 212/101-11-PR, ИП 212-149
Габариты	Ø94×28 мм (W1); Ø143×60 мм (W2)
Масса	не более 0,1 кг

BW1.03 / BW1.031 / BW1.13, BW2.03 / BW2.031 / BW2.13основания с 3 контактами, опционально с добавочным резистором или устройством согласования УС-01

Контакты линии связи	3 винтовых контакта; .031 — плюс контакт для добавочного резистора; .13 — плюс устройство согласования УС-01
Совместимые извещатели	ИП 212-45, ИП 212-141М, ИП 212-141 (все BW); ИП 212-187 — только BW1)
Габариты	Ø94×28 мм (BW1); Ø143×60 мм (BW2)
Масса	не более 0,1 кг

W1.02, W2.02основания с 2 контактами без отдельного контакта экрана — те же извещатели, что и .03, но без вывода экрана на клемму

Контакты линии связи	2 винтовых контакта (без отдельного контакта экрана — в этом отличие от .03)
Совместимые извещатели	ИП 101-29-PR, ИП 212/101-64-PR, ИП 212-64, ИП 101-29-PR-R3, ИП 212/101-64-PR-R3, ИП 212-64-R3
Габариты	Ø94×22 мм (W1.02); Ø143×60 мм (W2.02)
Масса	не более 0,1 кг

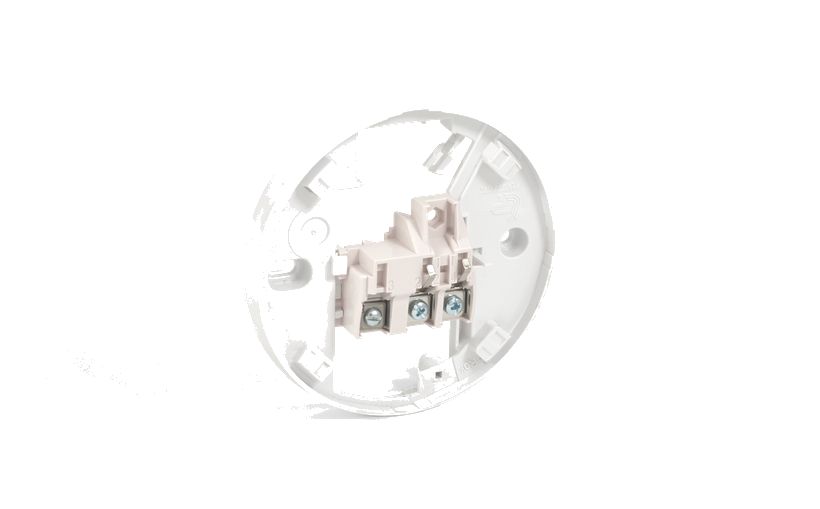

W1.04 / W1.041 / W1.14 / W1.24, W2.04 / W2.041 / W2.14 / W2.24, W3.04 / W3.041 / W3.14 / W3.24основания с 4 контактами, опционально с добавочным резистором или устройством согласования УС-01/УС-02

Контакты линии связи	4 винтовых контакта; .041 — плюс контакт добавочного резистора; .14 — плюс УС-01; .24 — плюс УС-02
Совместимые извещатели (W1.04/W2.04)	ИП 212-149, ИП 101-52-PR, ИП 212/101-11-PR, ИП 212-45, ИП 212-141М, ИП 212-141, ИП 212-187 (только W1.04)
Совместимые извещатели (.041/.14/.24)	W1-серия — ИП 212-45, ИП 212-141М, ИП 212-141, ИП 212-187; W2-серия — те же без ИП 212-187; W3-серия — только ИП 212-187
Габариты	Ø94×22 мм (W1-серия); Ø143×60 мм (W2-серия); Ø155×60 мм (W3-серия)
Масса	не более 0,1 кг

Как это работает и подключается

Основания предназначены для установки извещателей, работающих как в шлейфовых неадресных, так и в адресных системах пожарной сигнализации — тип совместимого извещателя определяется исполнением основания (таблица 1 паспорта).
Конструкция — разъёмное соединение с извещателем: извещатель садится на основание в одном из четырёх положений лёгким нажатием и поворотом по часовой стрелке до фиксирующего щелчка.
Исполнения с суффиксом .13/.14 несут встроенное устройство согласования УС-01, с .24 — УС-02; схемы подключения оснований с УС-01/УС-02 приведены в эксплуатационной документации на сам извещатель, а не в паспорте основания.
Исполнения с суффиксом .031/.041 дают дополнительный контакт для добавочного резистора шлейфа.

Монтаж

W1/BW1-серия — монтаж на ровную поверхность несущей конструкции двумя шурупами (диаметр резьбы не более 4 мм, головка 5–9 мм, в комплект не входят); перед монтажом в стенке корпуса нужно удалить перегородки-утончения под ввод кабеля.
W2/W3-серия — монтаж на съёмную карту подвесного потолка: разметить и вырезать сквозное отверстие (Ø125–130 мм для W2, Ø130–140 мм для W3), сдвигая основание по горизонтали убедиться, что оно полностью закрывает отверстие в карте.
Провода линии связи заводить под винты симметрично с обеих сторон; для экранированных кабелей в W1.03/W1.06/W2.03/W2.06 предусмотрены отдельные винтовые площадки под оплётку экрана.
Установку извещателя на основание производить только при отключённом питании линии связи; настройку и проверку извещателя — по его собственной эксплуатационной документации.
Извлекать контактную группу из корпуса основания не допускается.

Примеры

Дымовой извещатель на бетонном потолке

Основание W1.02/W1.03 крепится напрямую на несущую конструкцию двумя шурупами; совместимо с ИП 101-29-PR(-R3), ИП 212/101-64-PR(-R3), ИП 212-64(-R3).

Извещатель на подвесном потолке типа «Армстронг»

Основание W2.02/W2.03 монтируется в вырезанное отверстие карты подвесного потолка (Ø125–130 мм), с тросом крепления извещателя и пружинными фиксаторами.

Извещатели с устройством согласования на шлейфе

Исполнения BW1.13/BW2.13/W1.14/W2.14/W2.24/W3.14/W3.24 несут встроенное устройство согласования УС-01 или УС-02 — под конкретные модели ИП212-45/141/141М/187.

Частые вопросы

Чем отличаются серии W1, W2 и W3?

Способом монтажа и размером: W1 — на несущую конструкцию (стену, бетонный потолок), W2 — на подвесной потолок Ø143 мм, W3 — на подвесной потолок Ø155 мм (под извещатель ИП 212-187).

Как понять, нужен ли резистор или устройство согласования на основании?

По суффиксу обозначения: .03/.02/.04 — без резистора и без УС; .031/.041 — с контактом добавочного резистора; .13/.14 — с УС-01; .24 — с УС-02. Конкретную схему смотреть в РЭ на устанавливаемый извещатель.

Нюансы и грабли

W1.02/W2.02 и W1.03/W2.03 совместимы с одним и тем же набором извещателей (обычные версии и -R3) — разница между ними не в извещателях, а в наличии отдельного контакта для экрана кабеля (есть у .03, нет у .02).
На .031/.041-исполнениях дополнительный контакт — под добавочный резистор конкретной схемы шлейфа, а не универсальная клемма; назначение уточнять по документации извещателя.
Основания с УС-01/УС-02 (.13/.14/.24) требуют совместимости конкретной модели извещателя с этим устройством согласования — паспорт основания схему подключения не приводит, она в РЭ на извещатель.
ИП 212-187 ставится не только на W3 (Ø155 мм) — он же совместим с W1.04/W1.041/W1.14/W1.24 (Ø94 мм); а вот на W2-серию (Ø143 мм) этот извещатель не заявлен вовсе — не путать типоразмер основания при заказе партии.

Документация

Основания базовые W1.03, W1.06, W2.03, W2.06, BW1.03, BW1.031, BW1.13, BW2.03, BW2.031, BW2.13 — Паспорт, ТШВГ.434661.002 ПС, ред. 4
Основания базовые W1.02, W1.04, W1.041, W1.14, W1.24, W2.02, W2.04, W2.041, W2.14, W2.24, W3.04, W3.041, W3.14, W3.24 — Паспорт, ПАСН.434661.002 ПС, ред. 4
