Рубеж · ручные пожарные извещатели адресные, взрывозащищённые
ExУДП-1-R3 — «ручник» и пуск пожаротушения во взрывоопасной зоне (1Ex db IIC T6 Gb)
Взрывозащищённые ручные извещатели ExИП535-1В-R3 (класс А — рычаг, класс В — кнопка) и устройство пуска ExУДП-1-R3 на АЛС R3: нержавейка или алюминий, −60…+80 °С, IP66/67; есть «-ИЗ».
Модели семейства
ExУДП-1-R3устройство дистанционного пуска в взрывонепроницаемой оболочке, зелёный индикатор, надпись «ПУСК»
| Питание / связь | двухпроводная АЛС протокола R3, 18–36 В |
| Ток потребления | не более 350 мкА (без опроса) |
| Способ пуска | разбить стекло (энергия > 0,29 Дж), нажать кнопку |
| Взрывозащита | 1Ex db IIС Т6 Gb (взрывонепроницаемая оболочка) |
| Зоны применения | взрывоопасные зоны классов 1 и 2 (ГОСТ IEC 60079-10-1/-14) |
| Среда | −60…+70 °С, до 98 % вл. при 25 °С без конденсата, IP67 |
| Корпус | сталь 12Х18Н10Т (-Н) или алюминиевый сплав (-А), цвет по заказу (кроме красного), масса ≤ 3 кг |
| Кабель | ∅ 8–18 мм, сечение жил 0,5–2,5 мм², штуцеры Т/К/Б/БСЗ/М или заглушки |
| На ППКОПУ (v1.30+) | отображается как «УДП» (в v1.29 — «УДП513-11») |
| Надёжность / хранение | срок службы 10 лет; наработка на отказ не менее 60000 ч, вероятность безотказной работы за 1000 ч не менее 0,98; в заводской упаковке хранится ≤ 2 года без переконсервации; гарантия — 24 мес. с вводом в эксплуатацию (не более 36 мес. с даты выпуска) для серии 3 |
| Габариты / готовность | 123×115×160 мм, масса ≤ 3 кг; время готовности после подачи питания — не более 10 с |

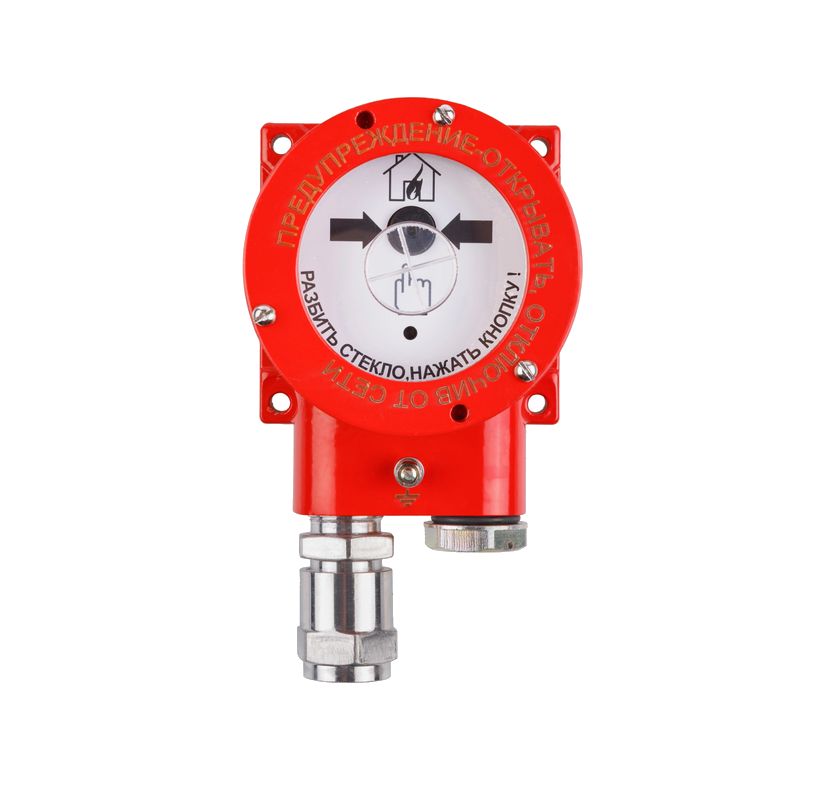

ExИП535-1В-R3ручной пожарный извещатель классов А и В в той же оболочке, красный индикатор и корпус
| Класс по ГОСТ 34698-2020 (РЭ 2026 г.) | А — включение одним действием, вытянуть рычаг с усилием ≥25 Н (новое исполнение); В — двухтактное включение: разбить стекло + нажать кнопку (было и в РЭ 2022 г.) |
| Остальные параметры | идентичны ExУДП-1-R3 (тот же РЭ 908.3065.00.000) |
| На ППКОПУ (v1.30+) | отображается как «ИПР» (в v1.29 — «ИП513-11») |
| Габариты / готовность | 123×115×160 мм, масса ≤ 3 кг; время готовности после подачи питания — не более 10 с |
| Температура/IP по классу | класс А — от −60 до +80 °С по РЭ 2026 г. (паспорт даёт другое значение, +85 °С — расхождение не устранено, см. pits), IP66; класс В — от −60 до +70 °С, IP67 |
| Надёжность | наработка на отказ не менее 60000 ч, вероятность безотказной работы за 1000 ч не менее 0,98, срок службы 10 лет |
ExИП535-1В-R3-ИЗтот же ручной извещатель со встроенным изолятором шлейфа — при замыкании одной стороны АЛС вторая остаётся работоспособной
| Ток потребления | не более 600 мкА (без опроса) при 18–36 В — выше, чем у версии без «-ИЗ» (350 мкА), из-за изолятора |
| Ток короткого замыкания | не более 10 мА |
| Изолятор шлейфа | при замыкании клемм АЛС1 сторона АЛС2 сохраняет работоспособность, и наоборот — проверяется поочерёдным замыканием клемм |
| Остальные параметры | как у ExИП535-1В-R3 (корпус, взрывозащита, класс, температура, IP) |

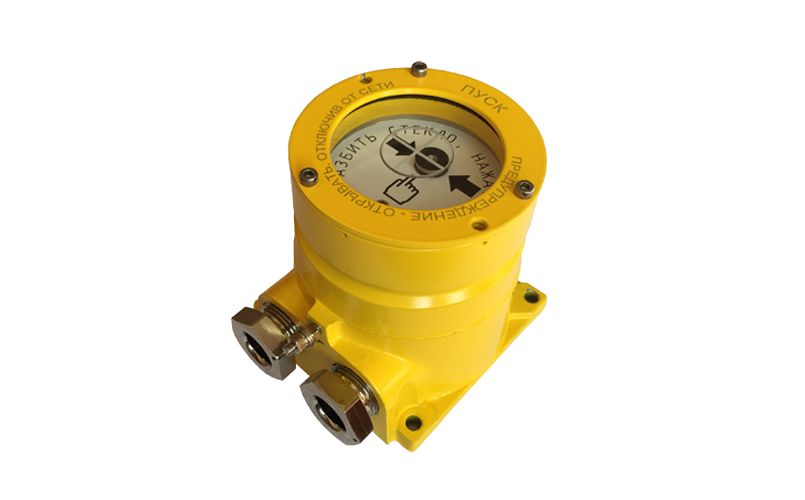

ExУДП-1-R3-ИЗто же устройство пуска со встроенным изолятором шлейфа
| Ток потребления | не более 600 мкА (без опроса) при 18–36 В — выше, чем у версии без «-ИЗ» (350 мкА), из-за изолятора |
| Ток короткого замыкания | не более 10 мА |
| Изолятор шлейфа | при замыкании клемм АЛС1 сторона АЛС2 сохраняет работоспособность, и наоборот — проверяется поочерёдным замыканием клемм |
| Остальные параметры | как у ExУДП-1-R3 (корпус, взрывозащита, температура, IP) |
Как это работает и подключается
- Питание, опрос и передача «Пожар» — по двухпроводной АЛС прибора «Рубеж-2ОП» прот. R3; устройство занимает один адрес. Адрес задаётся программатором ПКУ-1 прот. R3 или с прибора по АЛС/адресной метке технологической.
- Конфигурирование — в FireSec «Администратор» при создании проекта; при подключении к системе прибор конфигурирует устройство автоматически.

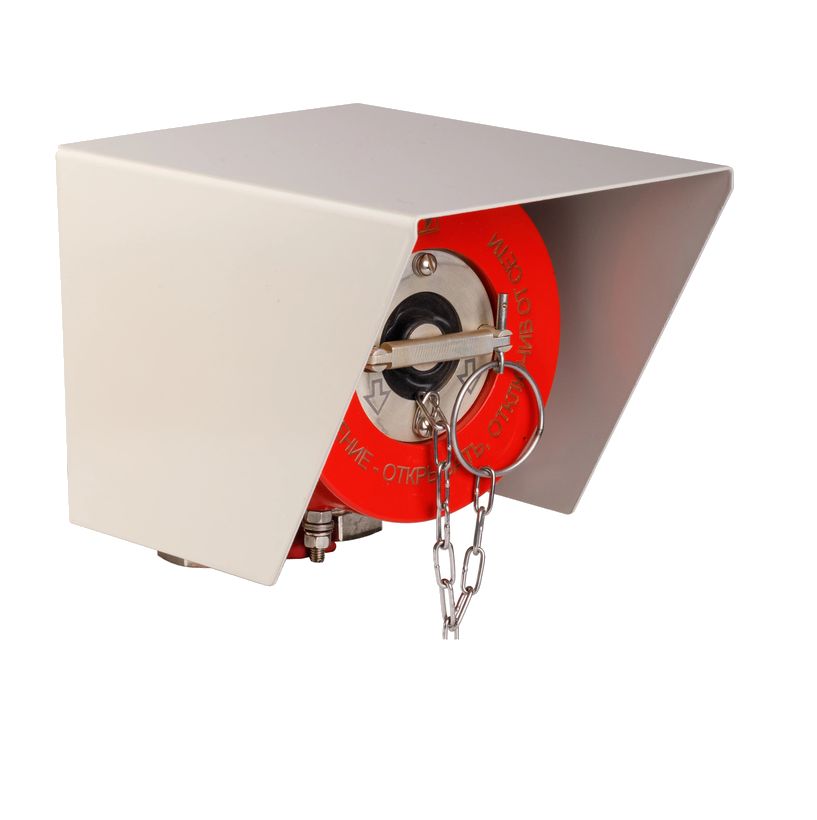

- Сработка двухтактная (класс В): разбить акриловое стекло с энергией > 0,29 Дж, затем нажать кнопку-шток. Шток фиксируется магнитом в нижнем положении, замыкается контакт «NO-COM» микропереключателя — режим ПОЖАР. У ExИП535-1В-R3 класса А (новое исполнение РЭ 2026 г., корпус без стекла) — одно действие: вытянуть рычаг с усилием не менее 25 Н; возврат — установкой рычага в исходное положение и пломбировкой проволокой, без замены стекла.
- Индикация: дежурный режим — вспышка 1 раз за 4–5 с; «Пожар» — примерно 2 раза в секунду; «Тест» — частое мигание от магнита или кнопки на плате.
- Возврат в дежурный режим — винтом М4 (шток поднимается), с заменой стекла и повторным опломбированием крышки и штуцеров проволочной скруткой.
- По запросу прибору передаются базовые параметры (тип, версия ПО, заводской номер) и состояние приводного элемента; версия ПО наклеена табличкой на фланце (например «ПО2.19»).
- У моделей с индексом «-ИЗ» (ExИП535-1В-R3-ИЗ, ExУДП-1-R3-ИЗ) есть встроенный изолятор шлейфа: при замыкании линии со стороны клеммы АЛС1 участок со стороны АЛС2 остаётся работоспособным (и наоборот) — прибор изолирует повреждённый участок, а не теряет всю адресную линию.
Монтаж
- Стена, кабельными вводами вниз, на путях эвакуации, у выходов, в вестибюлях; высота (1,5±0,1) м от пола, не менее 0,75 м от предметов; внутри здания между извещателями ≤ 45 м, вне зданий ≤ 100 м, от извещателя до выхода ≤ 30 м (п. 6.6 СП 484.131.500.2020).
- Кабель — только цилиндрический, в резиновой или пластиковой (ПТФЭ, ПВХ) изоляции/оболочке с заполнением между жилами; полиэтиленовая изоляция или оболочка запрещена. Диаметр должен соответствовать маркировке уплотнительного кольца ЗИП.
- Два кабеля вводятся в два штатных ввода (можно строить линию без соединительных коробок); в одну клемму две жилы монтировать нельзя. Жилы зачищать на 5–7 мм.
- Кабель проложить в трубе или иначе защитить от растягивающих и скручивающих нагрузок.
- Заземление обязательно — внутренний и/или внешний зажимы (сопротивление заземляющего устройства ≤ 4 Ом, сопротивление изоляции цепей ≥ 20 МОм).
- Перед сборкой взрывозащитные поверхности и зажимы заземления смазать антикоррозионной (например силиконовой) смазкой; крышку затянуть специальным ключом из комплекта, после проверки опломбировать крышку и штуцера.
Примеры
Насосная или эстакада во взрывоопасной зоне класса 1–2
Обычный «ручник» там запрещён; ExУДП в оболочке 1Ex db IIС Т6 Gb работает на улице до −60 °С, кабель заводится через взрывозащищённый штуцер (в трубе, бронированный, в металлорукаве — исполнения на выбор).
Кнопка пуска пожаротушения
ExУДП-1 — то же изделие, но с зелёным светодиодом и надписью «ПУСК» (или «ПУСК ПОЖАРОТУШЕНИЯ», другой текст по заказу) вместо знака «Домик»; цвет корпуса по заказу, кроме красного.
Проверка без вскрытия
В комплекте неодимовый магнит 9×11: приложить к корпусу выше внешней шпильки заземления — это то же, что нажать кнопку «Тест» на плате; индикатор начинает часто мигать.
Частые вопросы
Чем ExУДП отличается от ExИП535-1В?
Конструктивно это одно изделие (один РЭ 908.3065.00.000): у «ручника» ExИП535 красный корпус и индикатор и знак «Домик»; у ExУДП цвет корпуса по заказу (кроме красного), зелёный индикатор и надпись «ПУСК» или иной текст по заявке.
Как проверить работоспособность, не разбивая стекло?
Неодимовым магнитом 9×11 из комплекта — приложить к корпусу выше наружного заземляющего зажима (аналог кнопки «Тест» на плате). Само срабатывание для финальной проверки — всё-таки стекло плюс кнопка, с последующей заменой стекла и пломб.
Можно ли ставить в зоне класса 0 или с наружной температурой −70?
Нет. Зоны — только 1 и 2 по ГОСТ IEC 60079-10-1/-14, диапазон рабочих температур по таблице 2.1 РЭ — от −60 до +70 °С (для ExИП535-1В-R3 класса А — до +80 °С, паспорт этой модели даёт другое значение, +85 °С).
Нюансы и грабли
- Внутри корпуса — постоянные магниты. При монтаже внутрь не должна попасть металлическая стружка, пыль и метизы (винты, шайбы, гайки) — иначе шток клинит или магнит не держит.
- Царапина на взрывозащитной поверхности = изделие к эксплуатации негодно («механические повреждения взрывозащитных поверхностей не допускаются», эксплуатация с повреждёнными деталями взрывозащиты запрещена).
- После проверки/ремонта крышку обязательно затянуть ключом из комплекта и опломбить проволочной скруткой без провисаний — скрутка не должна позволять снять стекло незаметно.
- В РЭ одно руководство на два изделия: ExИП535-1В-R3 и ExУДП-1-R3. На «Рубеж-2ОП» версии 1.29 они отображаются как «ИП513-11»/«УДП513-11» и легко путаются с обычными не-Ex 513-ми; с версии 1.30 — «ИПР»/«УДП».
- Ремонт — только на предприятии-изготовителе (РД 16407-89); полевая «починка» оболочки с отступлениями от чертежа взрывозащиты не допускается.
- Осмотр по регламенту — не реже раза в месяц (ГОСТ IEC 60079-17), работоспособность — каждые 6 месяцев и после каждого аварийного срабатывания.
- Таблица неисправностей РЭ (раздел 4) — всего два случая, которые потребитель устраняет сам: нет индикации → обрыв АЛС (устранить обрыв); индикация есть, но срабатывания нет → неисправен извещатель (заменить). Больше «самостоятельного» ремонта РЭ не разрешает.
- РЭ издания 2026 г. (908.3065.00.000-01 РЭ, 40 стр.) добавило исполнения с индексом «-ИЗ» (изолятор шлейфа, ток потребления 600 мкА вместо 350, нормированный ток КЗ 10 мА) и класс А у ExИП535-1В-R3 (рычаг вместо стекла, расширенная температура); РЭ издания 2022 г. (32 стр.) этих исполнений не знает — не путать при подборе по старой документации.
- Ток потребления указан по-разному в разных документах: РЭ (обе редакции) — 350 мкА «без опроса», паспорта — 190 мкА «в дежурном режиме»; для расчёта нагрузки на АЛС и источник питания берите большее значение (350 мкА) — это не ошибка запаса, документы просто не сверены между собой.
- Температура класса А ExИП535-1В-R3: РЭ 2026 г. (таблица 2.1) даёт до +80 °С, паспорт этой же модели — до +85 °С; при подборе под жаркий объект ориентируйтесь на более строгое значение РЭ (+80 °С).
- При монтаже проводов к клеммам WAGO236 на плате — только плоская отвёртка со шлицем шириной не более 3 мм (предупреждение РЭ 2026 г.), иначе клеммы выходят из строя.
Документация
- ExИП535-1В-R3, ExИП535-1В-R3-ИЗ, ExУДП-1-R3, ExУДП-1-R3-ИЗ — РЭ 908.3065.00.000-01, изд. 2026 (40 стр.); ТУ ЮВМА.420520.004
- ExИП535-1В-R3 / ExУДП-1-R3 — РЭ 908.3065.00.000-01, изд. 2022 (32 стр., без индекса «-ИЗ»); маркировка ЕАЭС RU C-RU.ВН02.В.00602/20
- ExИП535-1В-R3 — Паспорт 908.3065.00.000-01 ПС
- ExУДП-1-R3 — Паспорт 908.3065.00.000-02 ПС
- Изготовитель по РЭ — ЗАО НПК «ЭТАЛОН» (Волгодонск), техподдержка Рубеж 8-800-600-12-12.
- Расстояния установки — п. 2.2.1 РЭ со ссылкой на п. 6.6 СП 484.131.500.2020.
