GLOBAL SPM — голос и громкоговорители системы «Рубеж-Глобал»
Усилитель с адресом: получает «Пуск» от ППКПУ по АЛС и сам раздаёт 100 В на 10–20 зон оповещения, перебивая фоновую музыку речевым сообщением о пожаре.
Модели семейства
| Зон оповещения | 10 |
| Мощность УМЗЧ | 250 / 500 Вт (025/050) |
| Адресов в СПЗ GLOBAL | 11 |
| MP3/FM | нет |
| Питание пульта DAP | Sonar SRM-7020/7010 |
| Зон оповещения | 20 |
| Мощность УМЗЧ | 850 Вт |
| Адресов в СПЗ GLOBAL | 21 |
| MP3/FM | нет |
| Зон оповещения | 20 |
| Мощность УМЗЧ | 250 / 500 / 850 Вт |
| Адресов в СПЗ GLOBAL | 21 |
| MP3/FM | есть + линейный вход Jack 3,5 |
| Пульт коммерческой трансляции | Sonar SRM-7020C |
| Настенное (W) | 386×432×88 мм |
| Стоечное/настольное (R) | 88×432×386 мм, ГОСТ 28601.2-90 (482,6 мм) |
| Масса | не более 11 кг (B10025) / 12 кг (C20025) / 13 кг (B10050) / 14 кг (C20050) / 15 кг (B20085) / 18 кг (C20085) |
| IP | IP20, только внутри помещений |
| Средняя наработка до отказа | не менее 40000 ч |
| Срок службы | 10 лет |
| Вероятность безотказной работы (1000 ч) | не менее 0,98 |
Как это работает и подключается
- Приём управления — по адресной линии связи (АЛС) от ППКПУ «Рубеж-Глобал»: прибор забирает на себя 11 адресов (10 зон) или 21 (20 зон) и получает команды «Пуск»/«Пожар».
- Встроенный УМЗЧ 250/500/850 Вт раздаёт 100 В на линии оповещателей (ЛО): каждый выход — своя зона; время регистрации сигнала от ППКПУ не более 10 с, релейные выходы ПУСК/НЕИСПР. срабатывают за 3 с.

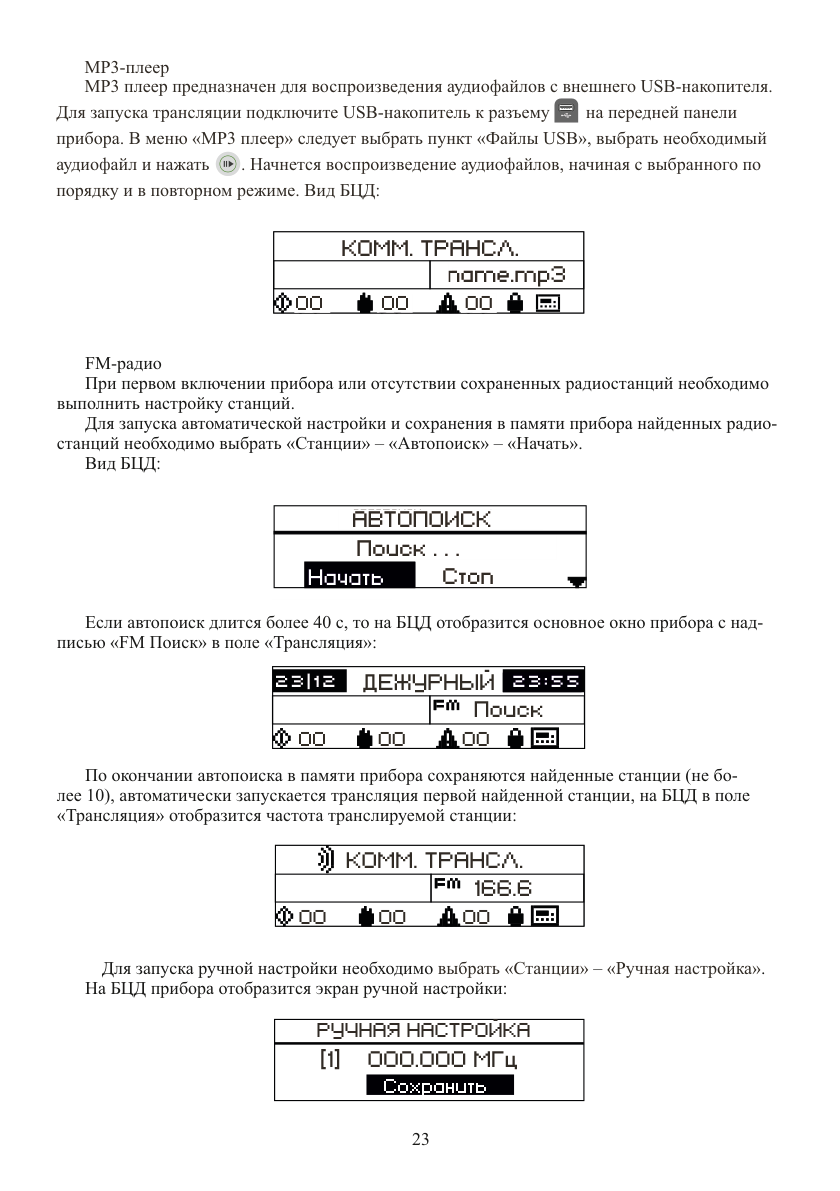

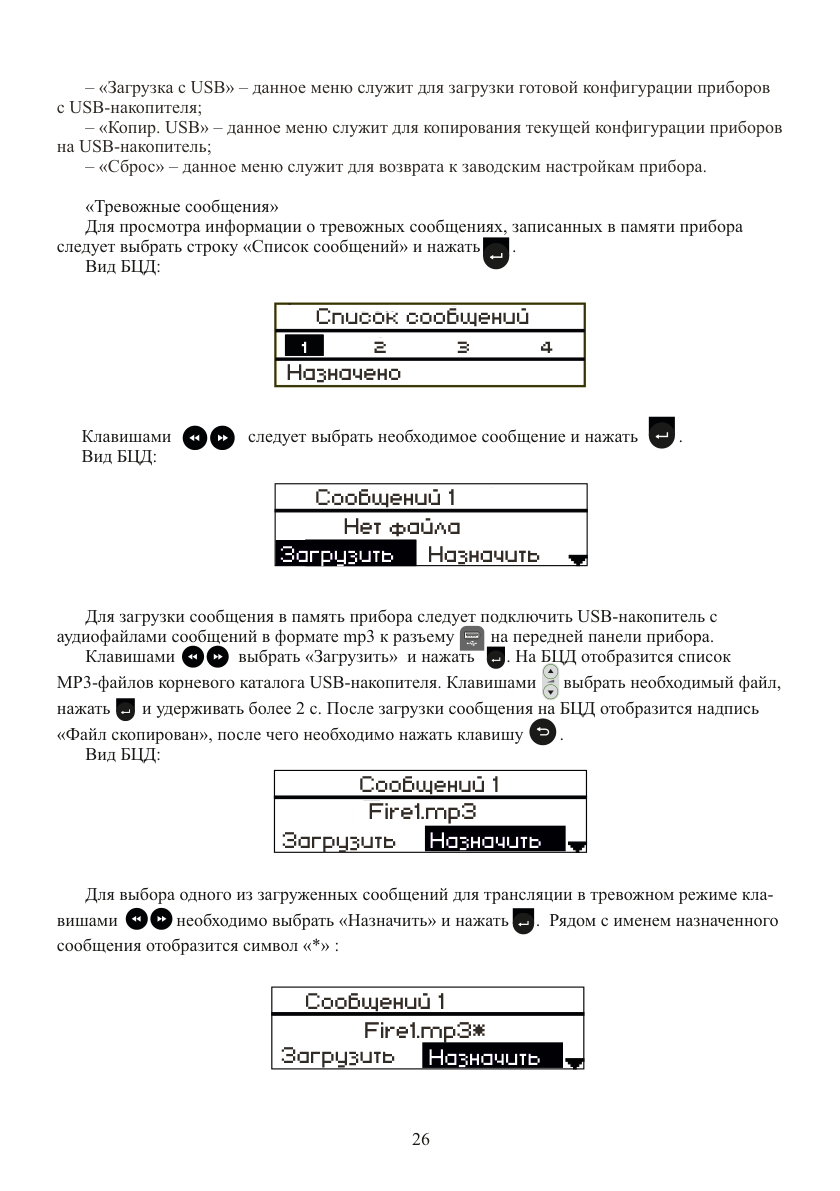

- Речевые сообщения (до 4 тревожных) лежат в энергонезависимой памяти; записываются с USB-флешки (FAT32, MP3) с уровня доступа 3.
- Пульты микрофонные Sonar SRM подключаются по интерфейсу DAP (разъёмы DAP.E — СОУЭ, DAP.C — коммерция, DAP.N — внешние устройства), до 100 м витой парой Cat 5e.
- Приоритеты жёсткие: ручная речь при тревоге > автоматическая трансляция о пожаре > ГО и ЧС > служебная > коммерческая (MP3/FM/линейный вход).
- Автоматический контроль: АЛС на пропадание связи, ЛО на обрыв/КЗ, DAP на пропадание связи, вводы питания 230 В и АКБ на снижение напряжения; тампер корпуса передаёт «вскрытие» в ППКПУ.
- Журнал событий — кольцевой на 1024 записи (FIFO: новое затирает самое старое); выгрузка — на USB-накопитель с уровня доступа не ниже 3.
Монтаж

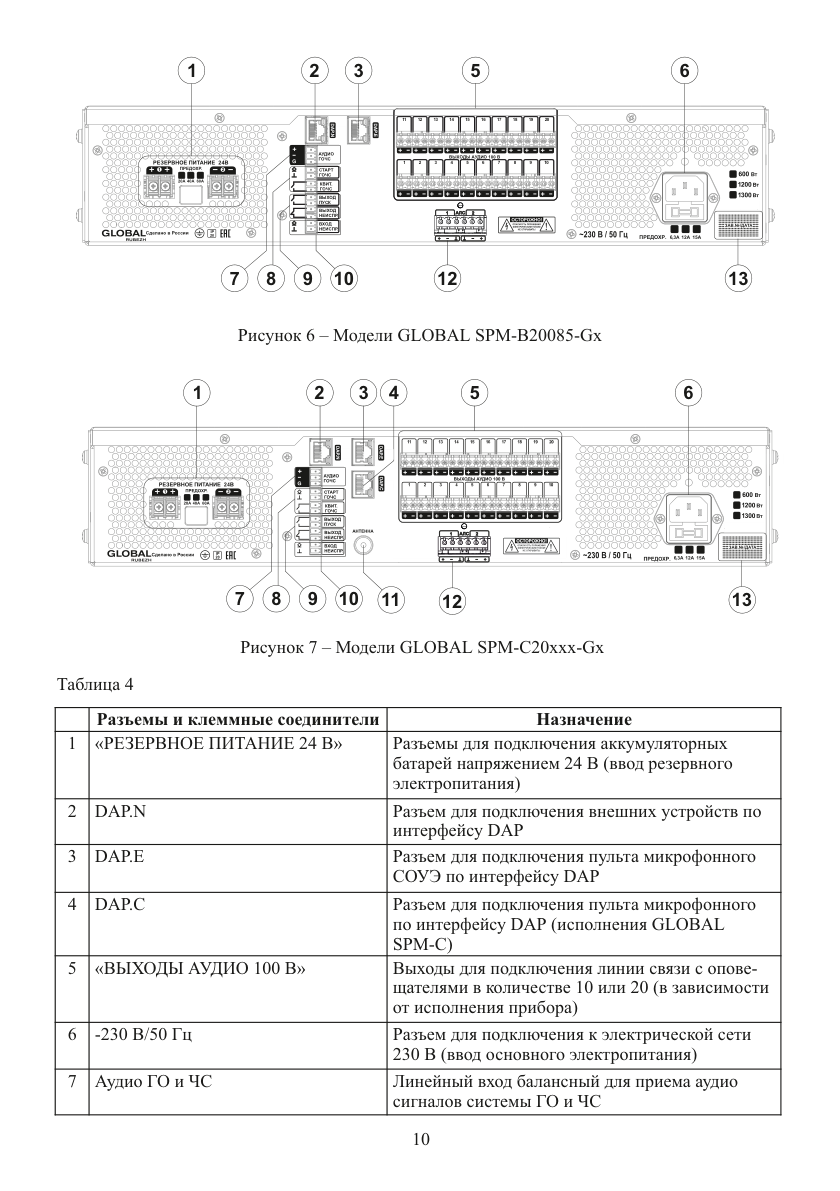

- Клеммы вход/выход (ГО и ЧС, ВХОД АУДИО, ВХОД НЕИСПР., ПУСК, НЕИСПР.) — провод 0,35–1,5 мм²; «РЕЗЕРВНОЕ ПИТАНИЕ 24 В» и «ВЫХОДЫ АУДИО 100 В» — 0,75–2,5 мм².
- Выходы 100 В — только раздельными проводами: многопарный кабель запрещён, он сбивает блок контроля ЛО.

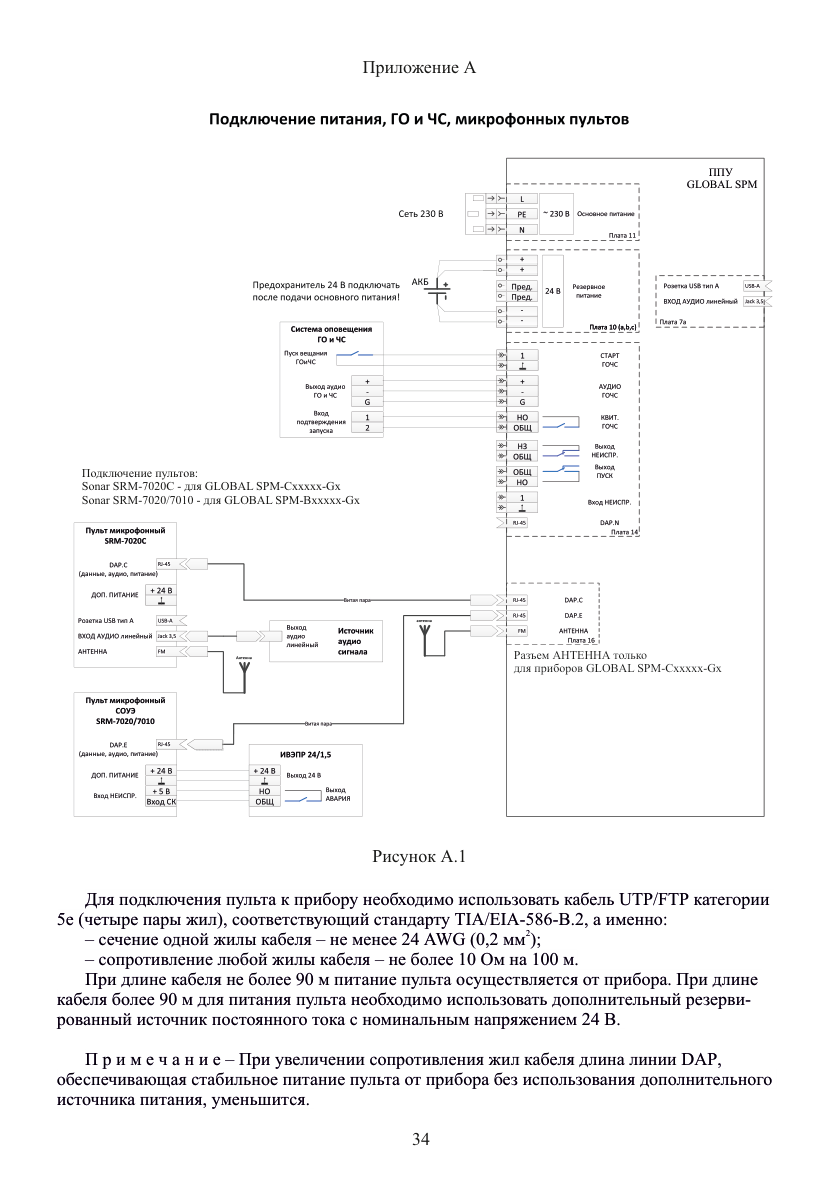

- Пульт по витой паре Cat 5e (F/UTP или U/UTP, жила не ниже 24 AWG / Ø 0,51 мм), обжим 8P8C по T568B с двух сторон; до 90 м пульт питается от прибора, дальше — свой резервированный источник 24 В.

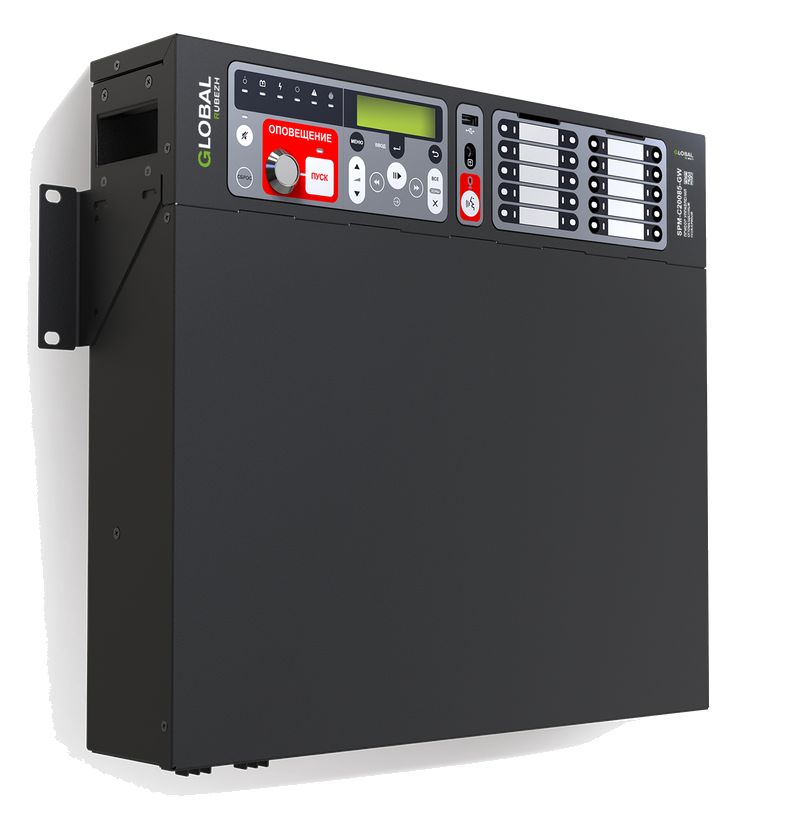

- Настенный вариант: уголки скосом вниз, четыре отверстия под дюбели Ø8×60; стоечный — те же уголки + винты М5×12 в раму 19″. Обязательно защитное заземление (TN — нулевой защитный проводник, IT — отдельный PE): без заземления эксплуатация запрещена, а контроль целостности линий работает некорректно.
Примеры
Исполнение SPM-C: MP3/FM и линейный вход для коммерческой трансляции, а при тревоге приоритет жёсткий — сначала речь о пожаре, потом всё остальное.

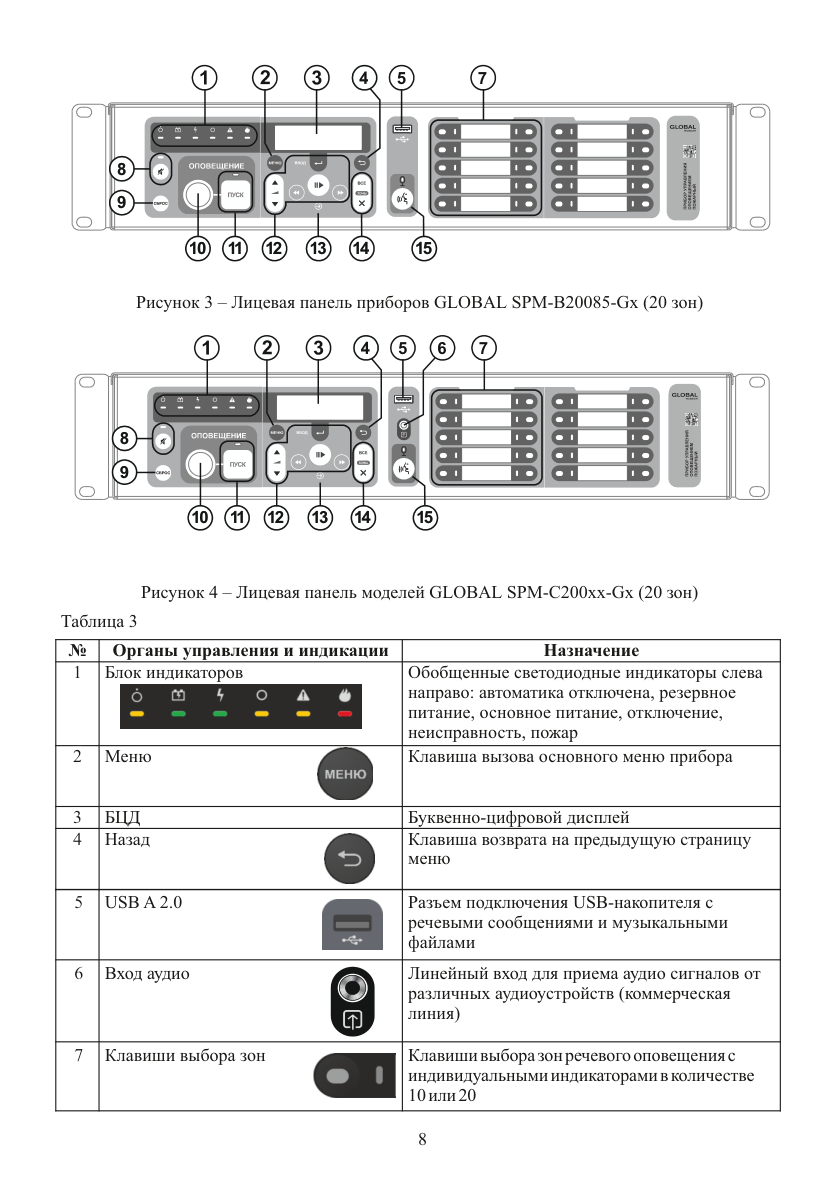

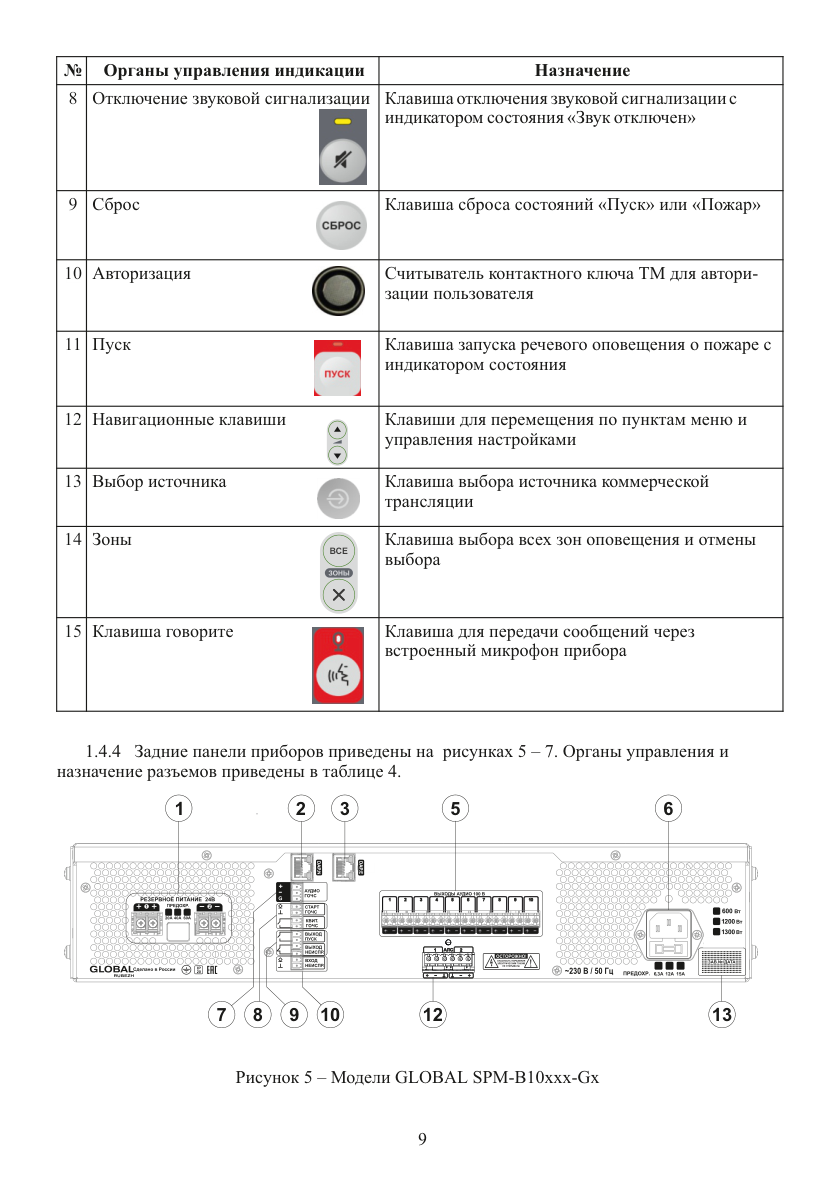

К прибору по DAP подключается пульт Sonar SRM: оператор авторизуется ключом ТМ и ведёт речь вручную — сигнал и с пульта, и с микрофона самого SPM идёт в каждую зону.

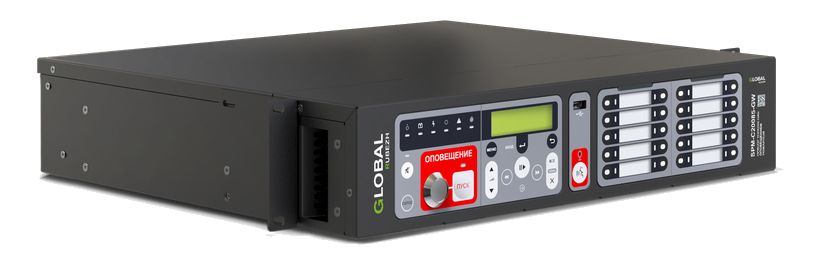

SPM-B: 10 или 20 зон без коммерческой трансляции — только тревожные сообщения (до 4 в памяти) и служебные, питание и АКБ в одном корпусе.
Балансный аудиовход ГО и ЧС + вход СТАРТ (сухой контакт): внешняя система подаёт сигнал — SPM запускает трансляцию, подтверждение отдаёт релейным выходом КВИТ.
Частые вопросы
Как понять, что за исполнение передо мной?
Таблица 2 РЭ: SPM-B — без коммерции, C — с MP3/FM/линейным входом и пультом 7020C; цифры 10/20 — зоны, 025/050/085 — ватты УМЗЧ (×10), G — АЛС RS-R2, W/R — настенное/стоечное.
Сколько зон и как их добавить?
10 или 20 — сколько выходов «АУДИО 100 В» в модели (клеммы 1,2; 3,4; … 19,20). Больше зон — второй SPM или более старшая модель; параметры прибора (уровень доступа 3) настраиваются с БЦД самого прибора или с пульта микрофонного СОУЭ.
Можно ли вешать SPM на старую АЛС «Рубеж»?
Нет: это прибор СПЗ GLOBAL, АЛС по протоколу RS-R2 (G в наименовании), в системе занимает 11 или 21 адрес.
Нюансы и грабли
- Порядок включения по РЭ: сначала смонтировать всё БЕЗ предохранителя АКБ, затем основное питание (прибор войдёт в «Неисправность» — это норма), и только потом поставить предохранитель резерва. Нарушение последовательности выводит приборы из строя.
- Суммарная паспортная мощность ЛО не должна превышать мощность УМЗЧ; после монтажа измерить мощность линий и сохранить в памяти прибора через меню ЛО.
- Вешать на УМЗЧ нельзя что попало: суммарная мощность по всем «ВЫХОДАМ АУДИО 100 В» не больше номинала УМЗЧ, а релейные выходы ПУСК/НЕИСПР. — маломощный «сухой контакт», сеть 230 В на них идёт только через промежуточное реле.
- Ёмкость АКБ считать по среднему потреблению (паспорт особо оговаривает это для штатных речевых сообщений). Ток от АКБ в тревоге (макс./сред.): 025 — 16/6 А, 050 — 30/11 А, 085 — 54/20 А. Дежурный режим: ≤ 0,7 А от сети, ≤ 1,2 А от АКБ; в тревоге от сети — 025 ≤ 2,6 А, 085 ≤ 5,4 А.
