ИО 30920-2 и ИО 32920-2 — «штора» и разбитое стекло на адресной линии Рубеж
Два охранных извещателя для Рубеж-2ОП/КАУ2: ИК-«штора» ловит движение в проходе, звуковой — звон разбитого стекла в витрине. Оба адресные, на общей АЛС, без полярности.
Модели семейства
| Питание | по АЛС, напряжение 32 ± 4 В |
| Потребляемый ток | не более 0,25 мА |
| Дальность действия | не более 8 м |
| Угол обзора | горизонтальный: не менее 76° в зоне 0–2 м, не более 6° в зоне 2–8 м; вертикальный — не менее 90° |
| Время готовности | не более 60 с после включения |
| Адрес | один |
| Среда / корпус | −20…+55 °С, 95 % вл. без конденсата; IP41; 94×65×40 мм |
| Надёжность | наработка на отказ ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98; сейсмостойкость 9 баллов MSK-64 (высота установки до 70 м) |
| Питание | по АЛС |
| Ток потребления | не более 0,6 мА от АЛС |
| Дальность действия | не менее 9 м |
| Диаграмма | горизонтальная ≥120°, вертикальная ≥90° |
| Стекло | обычное и с плёнкой (классы А1–А3 по РД 78.148-94), толщина 2,5–8 мм, площадь от 0,1 м² (сторона от 0,3 м) |
| Настройка | чувствительность ВЫСОКАЯ/НОРМАЛЬНАЯ/НИЗКАЯ + средняя частота ФВЧ 3–7,5 кГц по типу стекла (лист. табл. 2 РЭ) |
| Время готовности | не более 20 с |
| Среда / корпус | −20…+55 °С, до 98 % вл. без конденсата; IP41; 94×65×26 мм |
| Надёжность | наработка на отказ ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98; сейсмостойкость 9 баллов MSK-64 (высота установки до 70 м) |
Как это работает и подключается
- Питание и обмен — по адресной линии связи (АЛС) без учёта полярности; в системе каждый извещатель занимает один адрес.
- Адрес задаётся программатором ПКУ-1-R3 или самим прибором по АЛС1/АЛС2/АЛСТ; адрес хранится в энергонезависимой памяти, а при подключении прибор сам записывает в извещатель параметры из конфигурации.

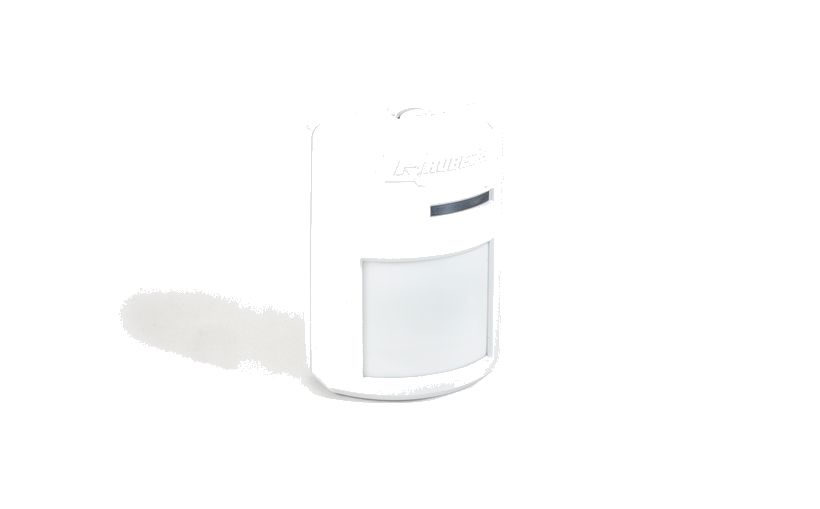

- ИО 30920-2 формирует «Тревогу» при пересечении ИК-датчиком движущегося объекта в зоне «шторы» и при вскрытии корпуса (кнопка ТЕСТ совмещена с датчиком вскрытия).

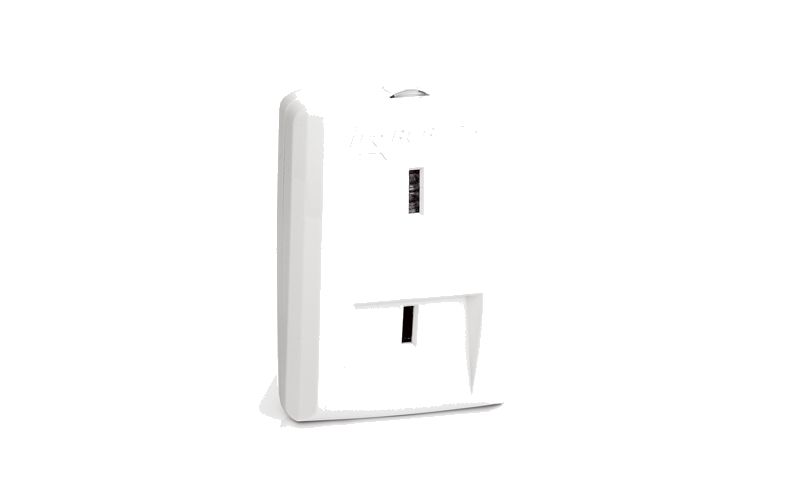

- ИО 32920-2 анализирует звук разрушения стекла: тип стекла задаётся частотой среза ФВЧ, уровень шума — режимом чувствительности; всё настраивается в FireSec.

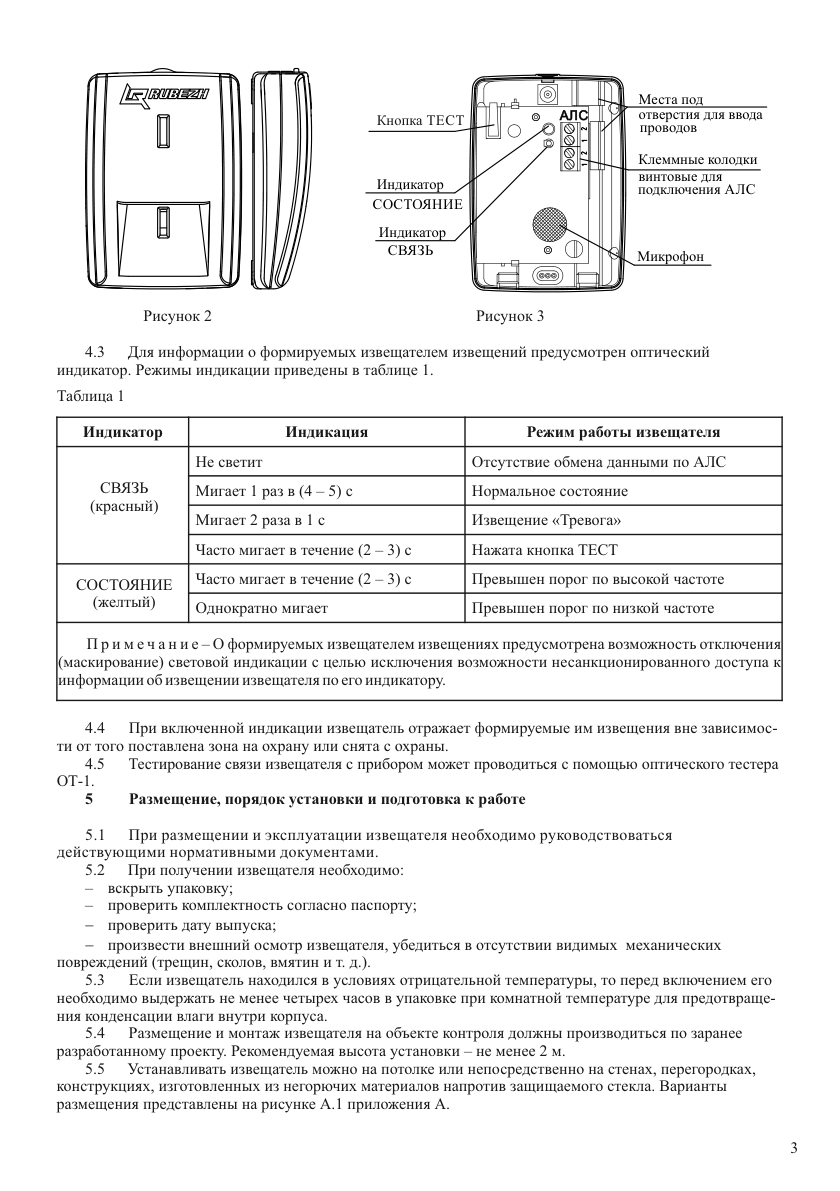

- Индикация: дежурное состояние — вспышка раз в 4–5 с, «Тревога» — 2 раза в с, после нажатия ТЕСТ — частая 2–3 с (по ней ищешь адрес в линии); у 32920-2 добавлен жёлтый индикатор СОСТОЯНИЕ — превышение порога по низкой/высокой частоте.
- Тест связи — оптическим тестером ОТ-1; работоспособность 30920-2 проверяют проходом через зону со скоростью 0,3 и 3 м/с, 32920-2 — имитатором разбития стекла или испытательным шаром по методике РЭ.
Монтаж

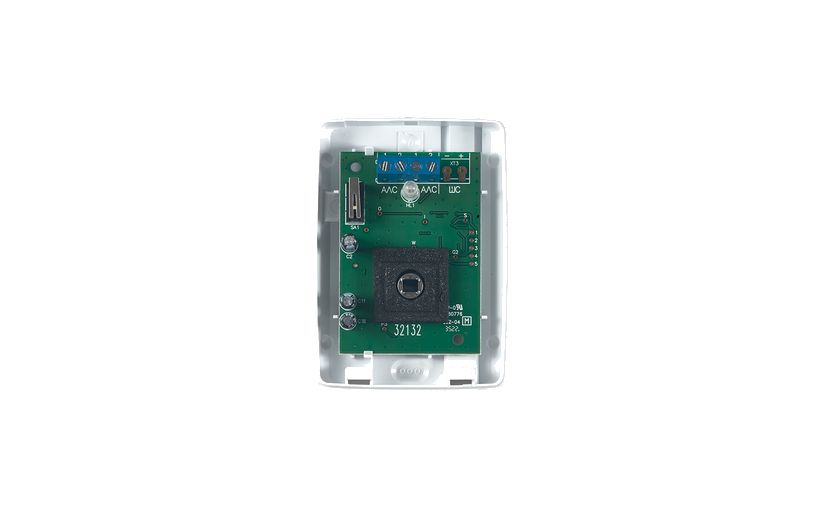

- Крепление на стены/перегородки из негорючих материалов: снять крышку, извлечь плату, просверлить отверстия в основании, закрепить шурупами (можно на кронштейн — сначала кронштейн, потом основание на его винт).
- Провод АЛС — сечение 0,35–1,5 мм², пропустить через отверстие основания до установки платы; крышка защёлкивается после подключения.

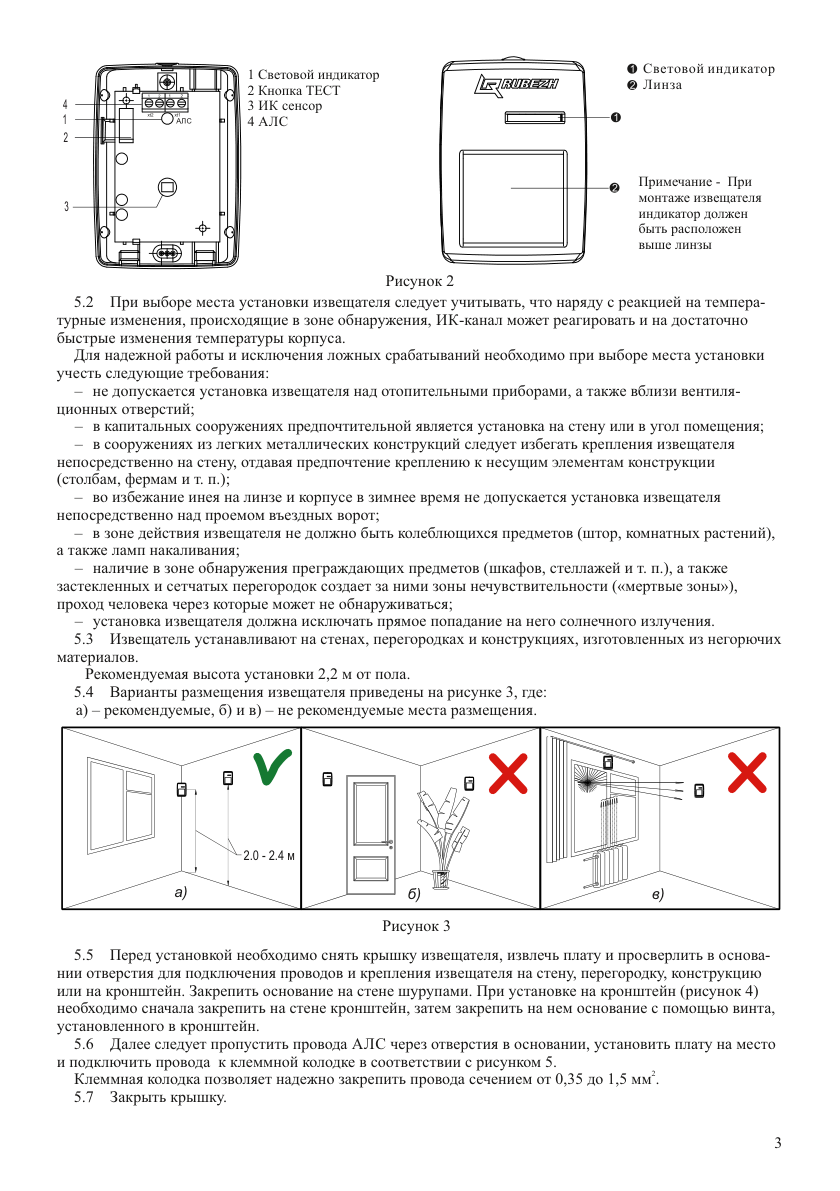

- ИО 30920-2: рекомендуемая высота 2,2 м (2,0–2,4), предпочтительно стена или угол; не монтировать над отопительными приборами, у вентиляционных отверстий, над проёмом въездных ворот (иней на линзе) и там, где на линзу падает солнце.

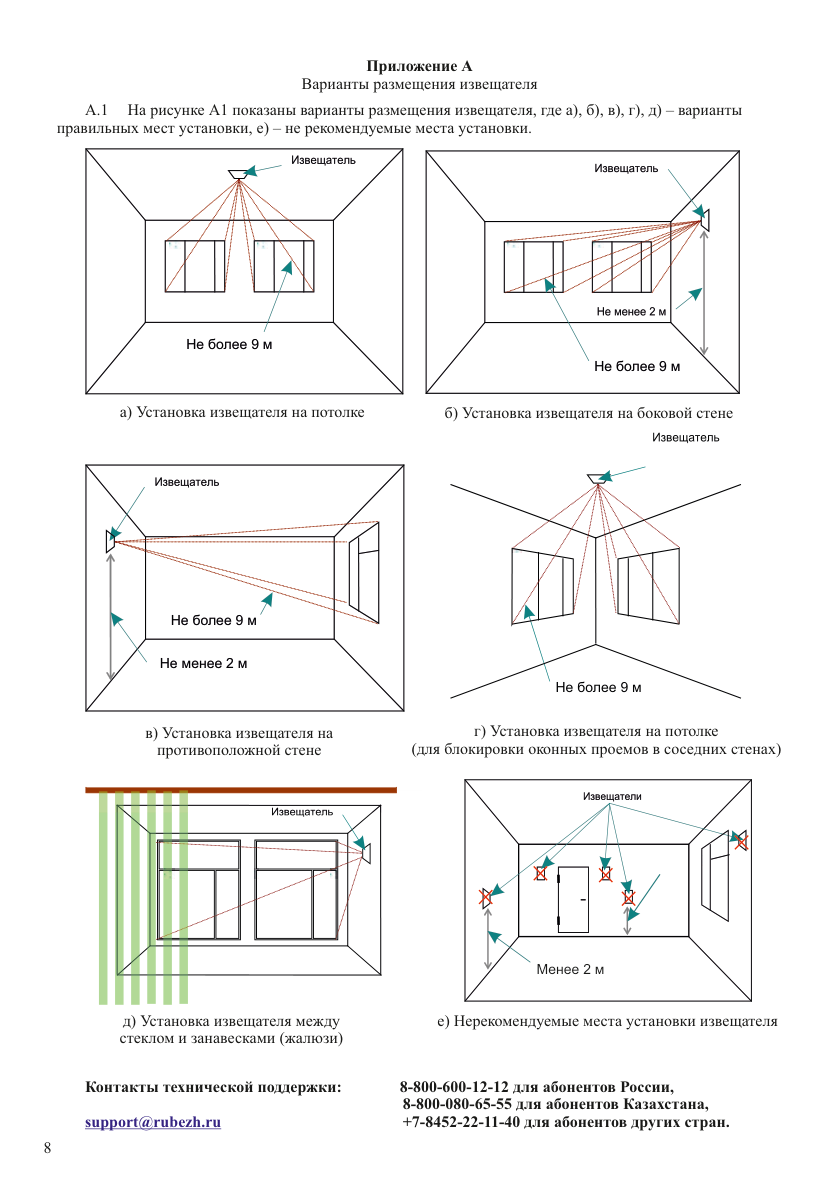

- ИО 32920-2: на стену/потолок напротив защищаемого стекла, высота не менее 2 м, до стекла не более 9 м; между микрофоном и стеклом не должно быть преград, рядом — источников шума (звонки, вентиляторы, компрессоры).
Примеры
ИО 32920-2 вешается напротив стекла (не дальше 9 м, между микрофоном и стеклом — без преград): сработает на разрушение стекла 2,5–8 мм площадью от 0,1 м², включая плёночные А1–А3.
ИО 30920-2 ставится на стену/в угол на высоте 2,2 м так, чтобы «штора» перекрывала единственный лаз; при монтаже индикатор должен быть выше линзы.
Оба извещателя — адресные устройства Рубеж-2ОП/КАУ2 прот.R3: АЛС без учёта полярности, один адрес каждый; при подключении прибор сам опознаёт извещатель по адресу и записывает в него настройки из конфигурации FireSec.
Светодиод маскируется: в FireSec («Администратор» → «Работа светодиода») индикацию можно запретить — иначе извещатель показывает своё состояние всегда, не только при взятии зоны.
Частые вопросы
С какими приборами работают эти извещатели?
По РЭ: ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3, ППКОПУ «R3-Рубеж-2ОП», контроллеры адресных устройств «Рубеж-КАУ2» прот.R3 и «R3-Рубеж-КАУ2».
Какое стекло «увидит» ИО 32920-2?
Марки М0, М1, М4, М7 и другие листовые по РД 78.148-94 (в т.ч. с защитной плёнкой классов А1–А3), а также стеклопакет, ламинированное, армированное, закалённое, узорчатое, ударопрочное и стекло с покрытием — толщиной 2,5–8 мм, площадью не менее 0,1 м² (сторона не менее 0,3 м). Тип стекла задаёт диапазон средней частоты ФВЧ — таблица 2 РЭ.
Можно ли спрятать мигающий светодиод?
Да. В приложении «Администратор» ПО FireSec параметр «Работа светодиода» ставится в «запрещена» — извещатель перестаёт выдавать своё состояние индикацией.
Нюансы и грабли
- ИК-канал 30920-2 реагирует не только на движение, но и на быстрые изменения температуры самого корпуса — учитывайте это при выборе места установки, иначе получишь «Тревогу» на пустом объекте.
- Мебель, стеллажи, застеклённые/сетчатые перегородки в зоне создают «мёртвые зоны» — нарушитель проходит незамеченным; лёгкие металлоконструкции — крепить к несущим элементам, а не к обшивке.
- Настройки, сделанные органами управления прибора, живут до следующей записи конфигурации — потом FireSec перезапишет их базой. Всё важное сразу вноси в конфигурацию.
- ИО 30920-2 после включения «думает» до 60 с — не объявляй его неисправным на ПНР раньше времени.
- ИО 32920-2, если он хранился/перевозился на морозе, перед включением выдержи не менее 4 ч в упаковке при комнатной температуре — иначе конденсат внутри корпуса.

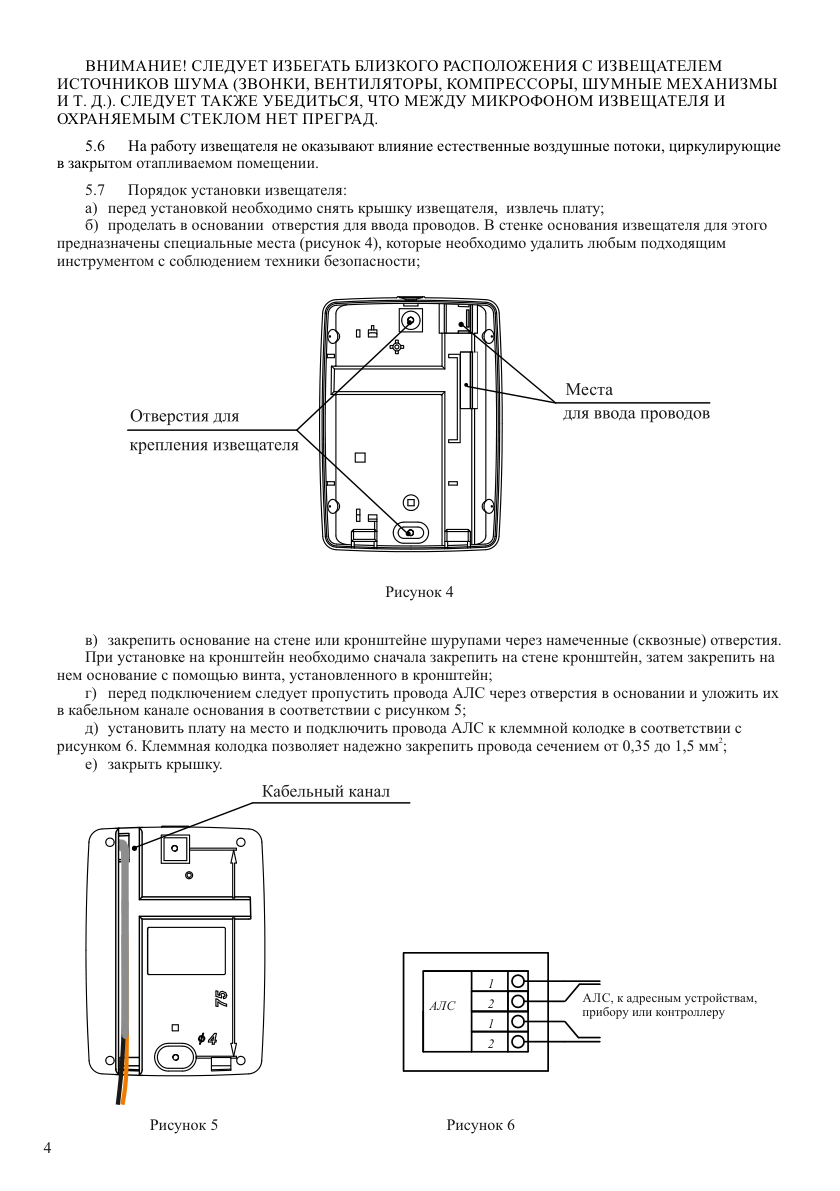

Схемы из руководства
Документация
- ИО 30920-2 — РЭ ООО «Рубеж», ПАСН.425152.008 РЭ, ред. 2.

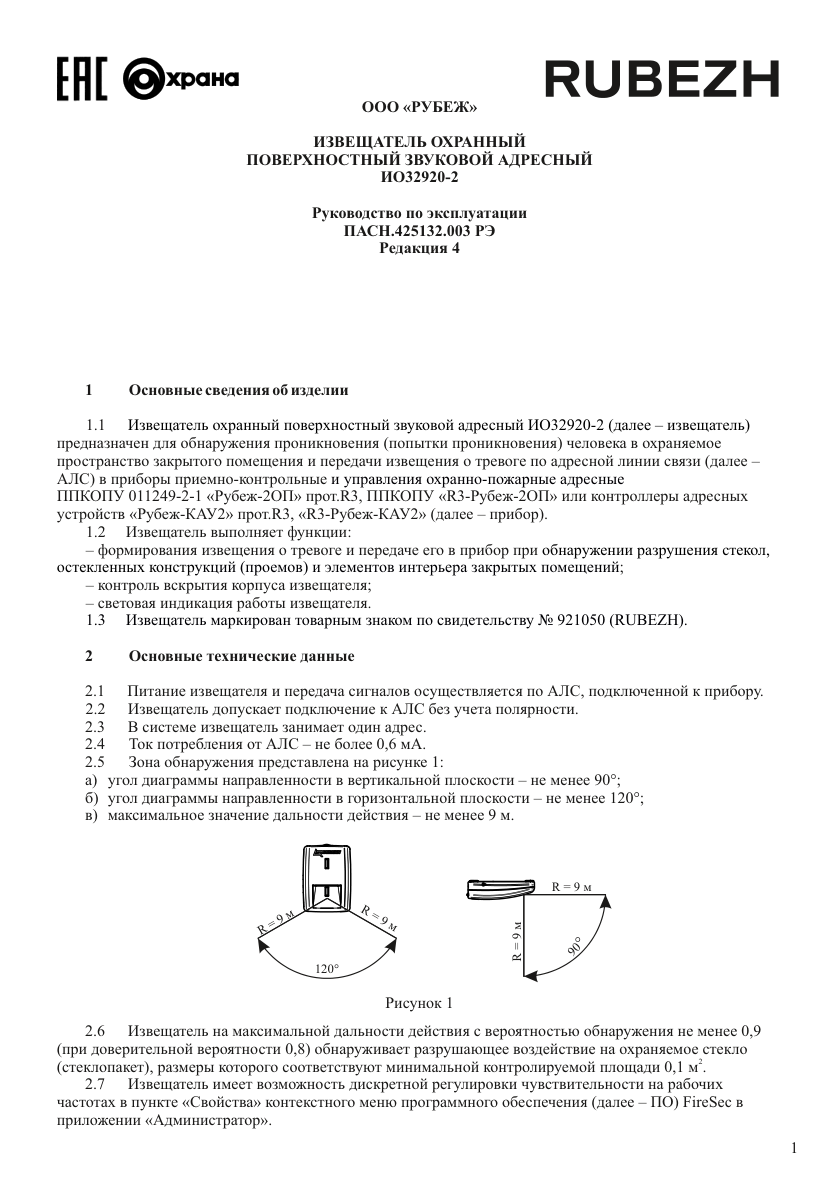

- ИО 32920-2 — РЭ ООО «Рубеж», ПАСН.425132.003 РЭ, ред. 4.
