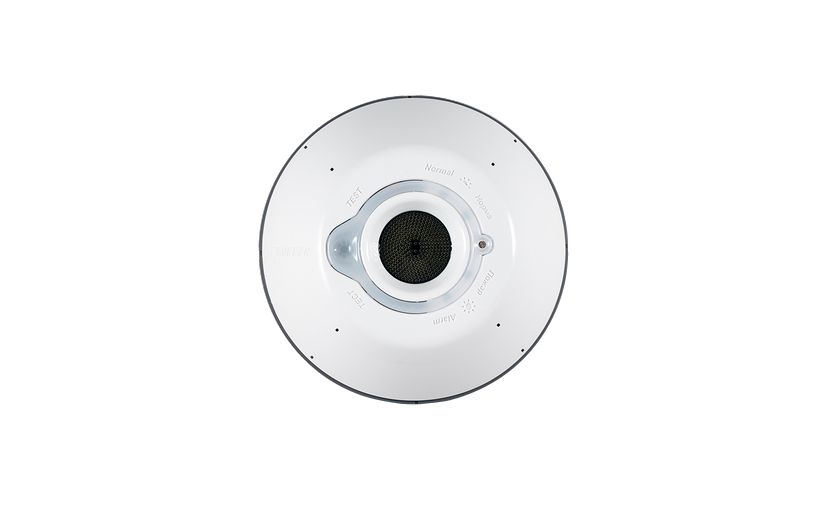

ИП 212-164-R3 — дымовой адресно-аналоговый извещатель Рубеж
Точечный дымовой ИП для адресной линии «Рубеж-2ОП»/КАУ прот. R3: занимает один адрес, сам ведёт автодиагностику и передаёт в прибор аналоговое значение задымления, а не просто «да/нет».
Модели семейства
| Совместимость | Рубеж-2ОП прот.R3, R3-Рубеж-2ОП, Рубеж-КАУ1/КАУ2 прот.R3 |
| Линия | двухпроводная АЛС, подключение без полярности, 24–36 В |
| Ток дежурный / мощность | не более 0,32 мА / 7,2 мВт |
| Чувствительность | 3 уровня при настройке: 0,12 / 0,14 / 0,16 дБ/м |
| Адрес | один |
| Размеры / масса | без основания Ø110×64 мм / 0,11 кг; с основанием Z1.02 Ø110×70 мм / ≤0,13 кг |
| Среда | −25…+55 °С, до 93 % вл., IP42 |
Как это работает и подключается
- Принцип: в оптической дымовой камере свет от ИК-диода рассеивается частицами дыма на фотоприёмник; конструкция оптических каналов и алгоритм процессора повышают защищённость от ложных срабатываний на пыль и чувствительность к «чёрному» дыму.
- Питание и обмен — по двухпроводной АЛС без учёта полярности; занимает один адрес; порог чувствительности и «защита от помех» (1–10 с) задаются прибором или FireSec.
- Сам ведёт автодиагностику и передаёт в прибор состояние и аналоговое значение задымления; сигнал «Пожар» формируется при превышении заданного порога, сброс — только с прибора.
- Начальный адрес задаётся программатором ПКУ-1-R3 либо самим прибором по АЛС1/АЛС2/АЛСТ и хранится в энергонезависимой памяти извещателя.
- Тест — кнопкой ТЕСТ на корпусе, оптическим тестером ОТ-1 (луч перпендикулярно плоскости установки) или тестовым дымом; индикация: мигание раз в 4–5 с — дежурный режим, 2 раза в секунду — «Пожар», частое в течение 2–3 с — «Тест».
Монтаж

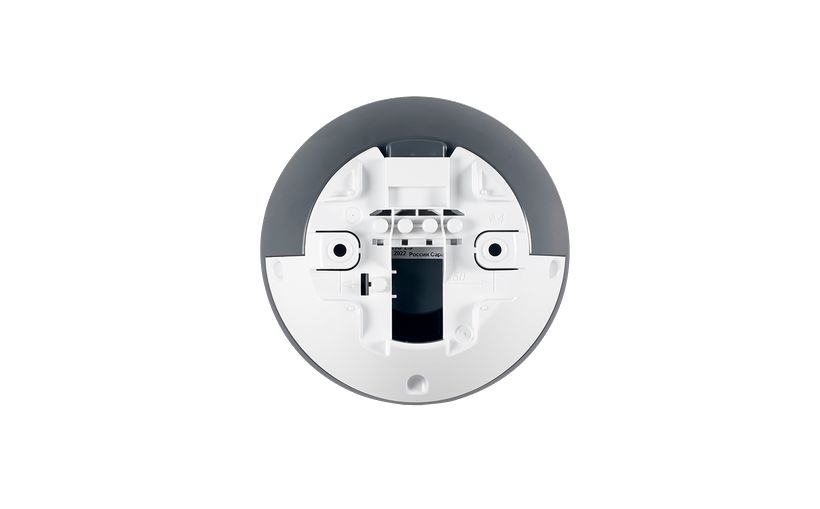

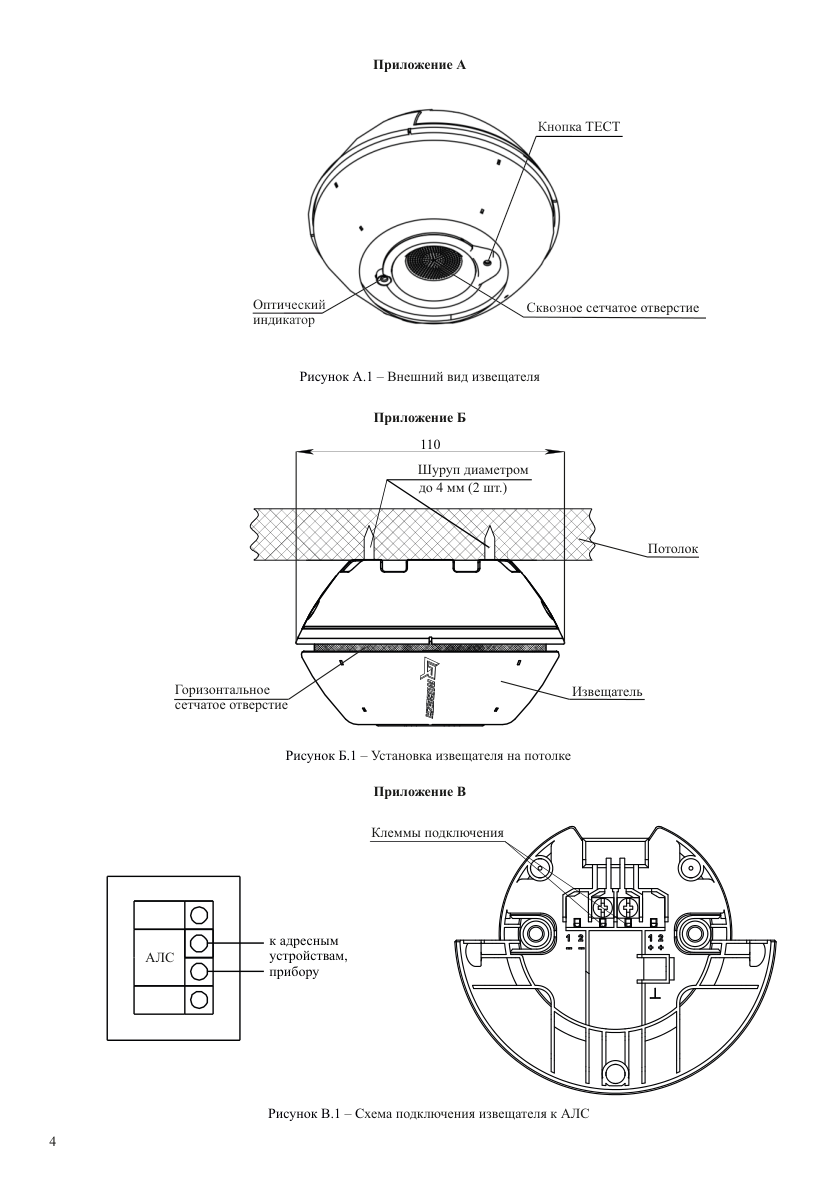

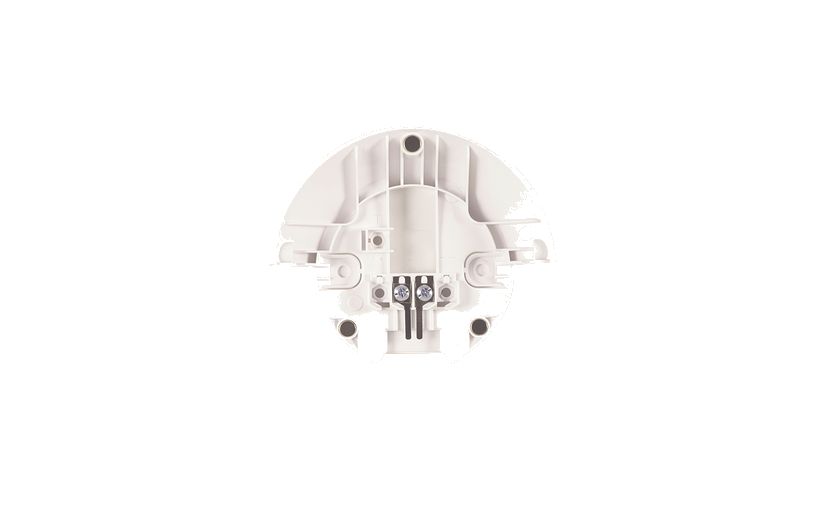

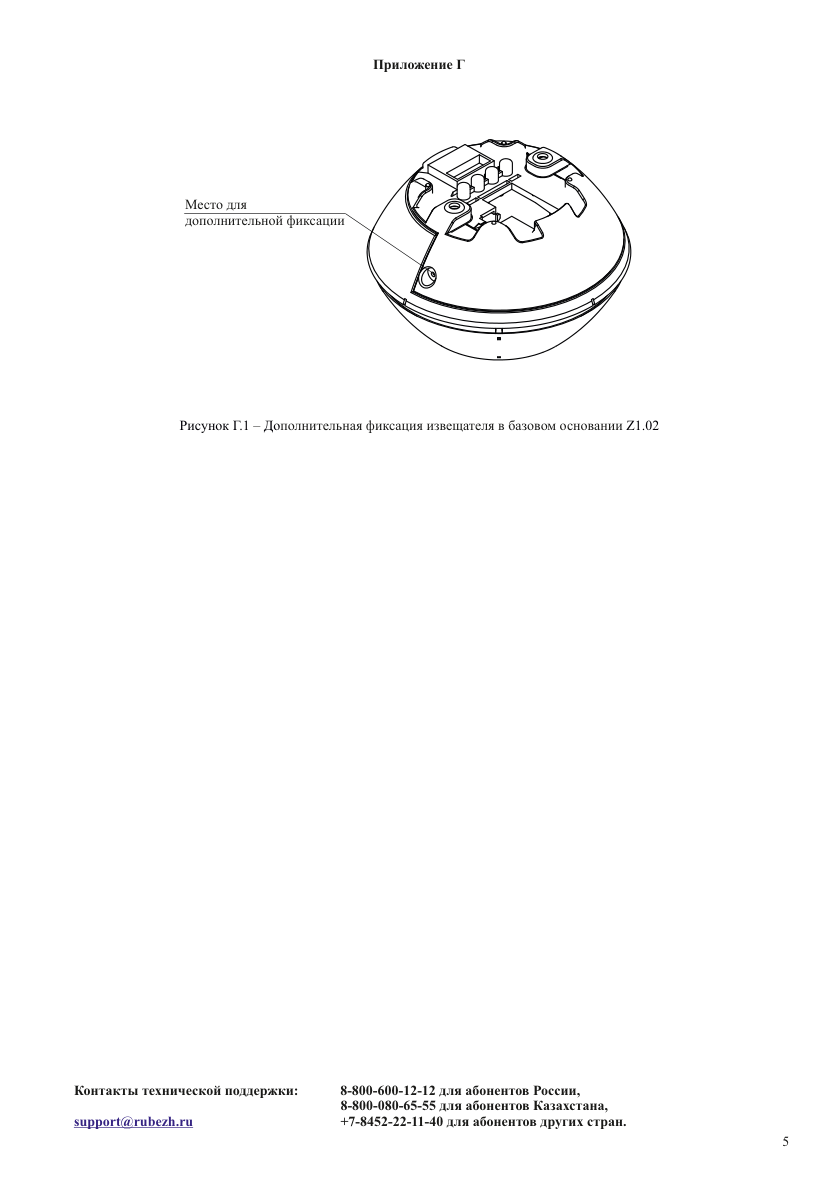

- Базовое основание Z1.02 крепится к потолку двумя шурупами диаметром до 4 мм; АЛС подключается к основанию до установки извещателя (магнитное соединение); при необходимости — доп. фиксация двумя винтами 3×6.
- После хранения при минусовой температуре выдержать извещатель в упаковке не менее 4 часов при комнатной температуре — иначе конденсат внутри корпуса.
- По окончании монтажа системы снять защитный колпак; на время ремонтных работ в помещении — надеть колпак обратно.
Примеры
ИП 212-164-R3: один адрес на извещатель, питание и обмен по АЛС без учёта полярности; прибор видит задымление как аналоговое значение и сам конфигурит чувствительность.
Частые вопросы
Можно ли 164-R3 вешать на обычный пороговый ШС?
Нет. Это адресно-аналоговый ИП для АЛС приборов «Рубеж» прот.R3 и КАУ; в классическом ШС он работать не будет.
Сколько извещателей на одну АЛС у 164-R3?
Ограничение не по «штучности», а по току: 0,32 мА дежурный на ИП — ёмкость АЛС считает прибор по своему расчёту.
Что произойдёт, если снять извещатель с основания?
Прибор увидит «Нет связи с прибором» по таблице неисправностей РЭ — индикатор перестанет мигать; восстанавливается связь установкой ИП обратно на основание.
Нюансы и грабли
- При отрицательных температурах эксплуатации менять заводские настройки чувствительности запрещено самим РЭ — типовая самодеятельность монтажников.
- ИП не требует регулярного обслуживания; при необходимости — продуть воздушные каналы сжатым воздухом 1–2 кг/см² в течение минуты, разборка извещателя не предусмотрена.
- Забытый на месте монтажа защитный колпак = извещатель «мёртв» при полностью исправной линии — первый вопрос при ложной «Норме» без реакций.
Схемы из руководства
Документация
- ИП 212-164-R3 — РЭ ООО «Рубеж», ПАСН.425232.044 РЭ, ред. 9
