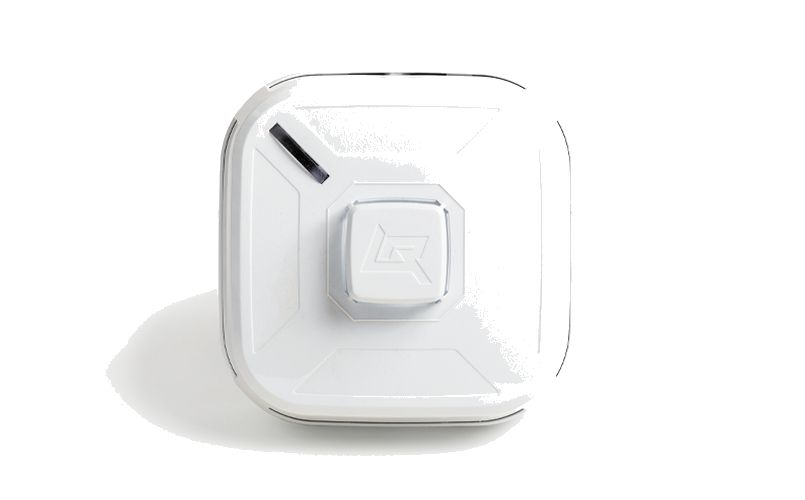

ИП 101-30-PR-РК-R3 / ИП 101-А009-PR «ALEKSA» — тепловые радиоканальные извещатели протокола R3
Беспроводной тепловой максимально-дифференциальный извещатель: РК-R3 — через радиорасширитель РРС-250-R3 (до 700 м), ALEKSA — через МРК-30А-R3 на 433 МГц (до 400 м). Один адрес в АЛС.
Модели семейства
| Прибор/сеть | ППКОПУ «R3-Рубеж-2ОП», контроллер «R3-Рубеж-КАУ2»; связь по радиолинии через радиорасширитель сегмента РРС-250-R3, один адрес в АЛС |
| Радиоканал | частоты (864–865), (866–868), (868,7–869,2) МГц; мощность излучения не более 25 мВт; не менее 26 каналов связи; дальность действия РЛС не менее 700 м |
| Питание | 2 элемента CR123A, 3 В; продолжительность работы от комплекта — до 10 лет; порог неисправности питания 2,4 В |
| Пороги срабатывания | по максимальной температуре — низкий +54 °C, средний +58 °C, высокий +65 °C; плюс по скорости нарастания температуры |
| Извещение о неисправности/вскрытии | формируется и передаётся в прибор не более чем за 100 с |
| Корпус/среда | IP40, 110×110×66 мм, не более 0,21 кг; −10…+55 °C, влажность до 93 % без конденсата |
| Надёжность | наработка на отказ не менее 60000 ч, вероятность безотказной работы за 1000 ч не менее 0,98, срок службы 10 лет |
| Прибор/сеть | компонент модуля радиоканального МРК-30А-R3 в составе ППКОПУ «Рубеж-2ОП» / «R3-Рубеж-2ОП», контроллеров «Рубеж-КАУ2» / «R3-Рубеж-КАУ2» |
| Радиоканал | частоты (433,2–434,8) МГц, 8 каналов; мощность передатчика не более 10 мВт; дальность связи с прибором/ретранслятором на открытом пространстве до 400 м |
| Питание | основной элемент XL-060F Std (XenoEnergy) — не менее 3 лет работы, резервный CR2032 (Renata) — не менее 2 месяцев; рабочее напряжение (2,5–3,7) В, переход на резерв при (2,5±0,1) В |
| Неисправности питания | «Питание 1» при основном элементе <(3,45±0,1) В, снятие при ≥(3,59±0,1) В; «Питание 2» при резервном <(2,8±0,1) В, снятие при ≥(3,0±0,1) В |
| Пороги срабатывания | регулируемый порог от +54 до +70 °C по максимальной температуре, плюс по скорости нарастания; состояние «Сработка» удерживается 120 с после окончания воздействия |
| Корпус/среда | IP40, 110×110×66 мм, не более 0,21 кг; −10…+55 °C, влажность до 93 % без конденсата |
| Надёжность | наработка на отказ не менее 60000 ч, вероятность безотказной работы за 1000 ч не менее 0,98, срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев с даты выпуска |
Как это работает и подключается
- Оба извещателя — тепловые максимально-дифференциальные: срабатывают либо по превышению порога температуры, либо по скорости её нарастания; на влажность, пламя и свет не реагируют.
- ИП 101-30-PR-РК-R3 работает в собственной ячеистой радиосети (РЛС): сообщения ретранслируются через сеть радиорасширителей РРС-250-R3 до ближайшего с наибольшей мощностью сигнала, извещатель автоматически подбирает маршрут, прибор получает данные от РР по АЛС.
- ИП 101-А009-PR «ALEKSA» — компонент модуля радиоканального МРК-30А-R3: работает на частоте 433 МГц напрямую с прибором или ретранслятором, дальность на открытом пространстве до 400 м.
- Оба извещателя занимают в системе один адрес и настраиваются в ПО FiresecNT: для РК-R3 предварительно заводят в дерево устройств радиорасширители РР и вносят серийные номера извещателей, для ALEKSA — регистрируют извещатель в радиоканальной сети.
- Проверка — кнопкой-индикатором, совмещающей включение/выключение питания, тестовое сообщение в прибор и индикацию состояния (РК-R3); или кнопкой ТЕСТ, совмещённой с индикатором, либо лучом оптического тестера ОТ-1 (ALEKSA).
Монтаж
- Извещатели размещают на потолке и стенах на высоте не ниже 2 м, с отступом от углов, ниш и металлоконструкций не менее 1 м, индикатором вниз.
- Для РК-R3: в радиусе до 50 м и не далее 2–3 стен на этаже для каждого извещателя должно быть доступно не менее двух РР; дополнительно — не менее одного РР на каждые 25 извещателей; после привязки всех извещателей запретить режим присоединения к сети и включить запрет работы батарейным устройствам, чтобы не расходовали заряд до завершения пусконаладки сети РР — снимают этот запрет только позже, на этапе ПНР, когда сеть РР уже настроена.
- Для ALEKSA: смонтировать базу по месту, зарегистрировать извещатель в радиоканальной сети, установить элементы питания с соблюдением полярности, предварительно извлечь изолирующую плёнку из отсека питания.
- После хранения или перевозки при отрицательных температурах выдержать не менее 4 ч в упаковке при комнатной температуре перед включением — для обоих исполнений.
- Функциональная проверка — принудительное срабатывание от источника тепла (фен) с температурой воздуха от +54 до +70 °C.
Примеры
ИП 101-30-PR-РК-R3 работает в собственной ячеистой радиосети: сообщения ретранслируются через радиорасширители РРС-250-R3 до ближайшего с лучшим сигналом, дальность действия РЛС не менее 700 м.
ИП 101-А009-PR «ALEKSA» связывается напрямую с прибором или ретранслятором на частоте 433 МГц через модуль МРК-30А-R3, дальность на открытом пространстве до 400 м.
У РК-R3 — комплект из двух CR123A держит до 10 лет. У ALEKSA — основной элемент XL-060F Std работает не менее 3 лет, резервный CR2032 — ещё не менее 2 месяцев после перехода на него.
Для РК-R3 в ПО видны уровень сигнала, шума, качество связи и таблица маршрутов от извещателя до прибора — по ним понятно, куда довернуть извещатель или добавить радиорасширитель.
Частые вопросы
Чем отличаются РК-R3 и ALEKSA?
Разный радиоканал и способ связи: РК-R3 работает через ячеистую сеть радиорасширителей РРС-250-R3 (диапазон 864–869 МГц, дальность до 700 м с ретрансляцией), ALEKSA — через модуль МРК-30А-R3 (частота 433 МГц, дальность до 400 м на открытом пространстве).
Сколько живёт батарея?
У РК-R3 — до 10 лет от комплекта из двух элементов CR123A. У ALEKSA — не менее 3 лет от основного элемента XL-060F Std и ещё не менее 2 месяцев от резервного CR2032 после перехода на него.
Сколько радиорасширителей нужно на объект с РК-R3?
Не менее одного РР на каждые 25 извещателей и не менее двух РР в одной радиосети; для каждого извещателя в радиусе 50 м и 2–3 стен на этаже должно быть доступно не менее двух РР.
Нюансы и грабли
- РК-R3 и ALEKSA — разные радиопротоколы Рубежа: РК-R3 работает через сеть радиорасширителей РРС-250-R3 (диапазон 864–869 МГц, дальность 700 м), ALEKSA — через модуль МРК-30А-R3 (диапазон 433 МГц, дальность 400 м). Оборудование одного протокола со вторым не свяжется — уточнять радиомодуль до заказа.
- У ALEKSA основной элемент питания XL-060F при хранении свыше 6 месяцев требует депассивации по рекомендациям изготовителя — иначе рабочее напряжение занижено уже при первом включении.
- Комплект CR123A в РК-R3 держит заявленные 10 лет только штатной парой элементов; при сообщении «Неисправность питания» (порог 2,4 В) — замена на новый комплект того же типа.
- Для устойчивой радиосвязи РК-R3 нельзя размещать извещатели рядом с силовым или высокочастотным оборудованием — завышенный уровень шума и потери тестовых сообщений видны в ПО FiresecNT по уровню сигнала и таблице маршрутов.
Документация
- Рубеж — ИП 101-30-PR-РК-R3, РЭ ТШВГ.425214.002 (ред. 2)
- Рубеж — ИП 101-А009-PR «ALEKSA», паспорт ПАСН.425214.009 (ред. 13)
