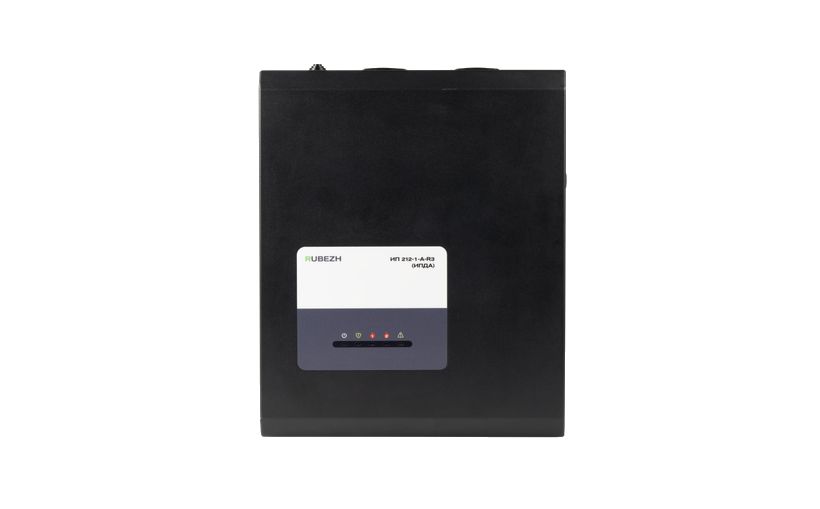

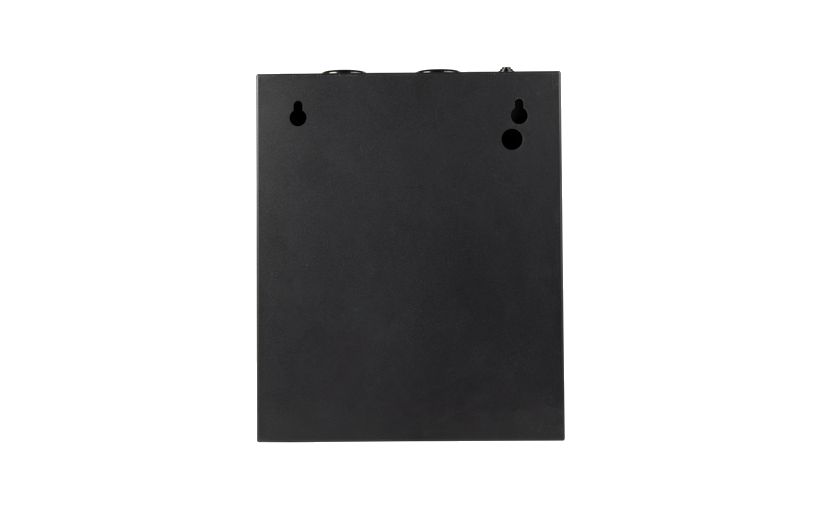

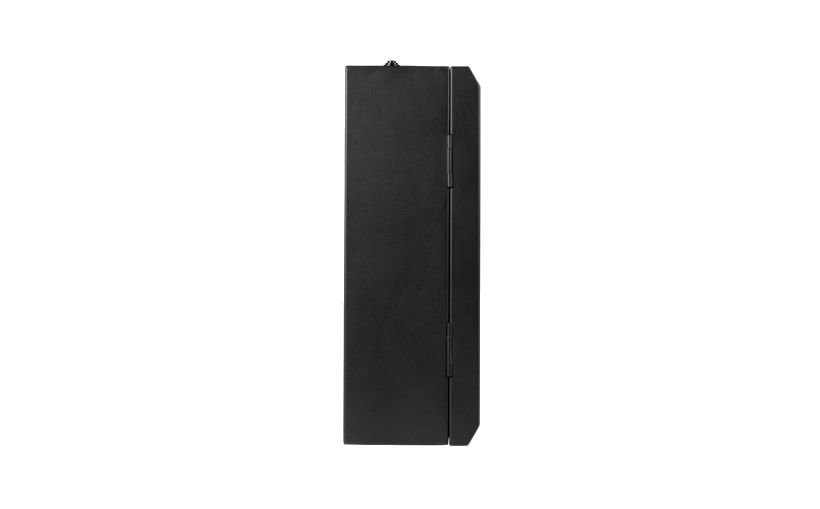

ИП 212-1-А-R3 (ИПДА) — дымовой аспирационный извещатель Рубеж, 2 канала
Аспирационный ИП для «R3-Рубеж-2ОП»/КАУ2: сам всасывает воздух по трубам ПВХ через два независимых канала, отдаёт в прибор аналоговое значение задымления. Для серверных, ЦОД, высоких залов.
Модели семейства
| Каналы/адреса | два независимых канала, по одному адресу на канал |
| Питание | внешнее 20–28 В DC (рекомендован ИВЭПР 24 Рубеж) + гальванически развязанная АЛС |
| Токи | от источника ≤0,9 А; от АЛС ≤2,93 мА |
| Готовность к работе | 10 мин после подачи питания |
| Оболочка/масса/размеры | IP30; ≤5 кг; 350×290×125 мм (без трубопроводов) |
| Классы чувствительности | А, В, С по ГОСТ 34698-2020 — выбираются под объект |
| Трубопровод | труба ПВХ наруж. Ø25 мм; отверстия через 4,5–9 м; до 15 углов ≥90 мм (далее −1 м длины за каждый угол) |
| Особенность | размыкает АЛС при КЗ и восстанавливает её после устранения |
Как это работает и подключается
- ИПДА сам всасывает воздух вентиляторами через трубопровод, анализирует его в дымовой камере и отдаёт в прибор аналоговое значение задымления по каждому из двух каналов независимо.
- Занимает в адресной системе два адреса — по одному на канал; это позволяет одним прибором контролировать два помещения или две зоны отдельно.
- Сенсор потока следит за разрывом или засором трубопровода — при отклонении формируется сообщение «Ошибка воздушного потока», отдельное от сигнала задымления.
- При коротком замыкании в АЛС ИПДА сам размыкает линию связи и восстанавливает её после устранения КЗ — соседние устройства на линии не теряются целиком.
- Класс чувствительности выбирают по месту установки: А — для «чистых» объектов с контролируемыми параметрами среды, В — рядом с ценным электронным оборудованием, С — для запылённых объектов (цех металлообработки, склад стройматериалов).
Монтаж
- Трубопровод — ПВХ Ø25 мм (или трубы «Экопласт»), соединения фиксировать склейкой/пайкой; вход/выход труб к самому ИПДА — только разъёмное соединение, иначе извещатель снимается с гарантийного обслуживания.
- Отверстия в трубопроводе — на расстоянии 4,5–9 м друг от друга; угловых соединений радиусом изгиба не менее 90 мм — не более 15, каждое следующее уменьшает максимальную длину канала на 1 м.
- Возврат проб воздуха разрешён обратно в защищаемое помещение трубой не длиннее 2 м; скорость воздушного потока в месте заборных отверстий (от вентиляции, кондиционера) — не более 2 м/с.
- Клеммы АЛС — провод сечением 0,35–1,5 мм². При образовании конденсата внутри корпуса — перенести извещатель в место с более стабильной температурой или в термошкаф.
- После хранения при минусовой температуре выдержать не менее 4 часов в упаковке при комнатной температуре, прежде чем включать.
Примеры
Два независимых канала отбора и анализа воздуха дают два адреса на одном приборе; для «чистых» помещений с электроникой рекомендован класс чувствительности А или В.
Отверстия в трубопроводе — на расстоянии 4,5–9 м друг от друга, до 15 угловых соединений радиусом ≥90 мм (каждое следующее укорачивает канал на 1 м); диаметр трубы ПВХ — 25 мм наружный.
Частые вопросы
Сколько адресов занимает ИП 212-1-А-R3?
Два — по одному на каждый из двух независимых каналов отбора и анализа воздуха.
Можно ли выводить трубу за пределы защищаемого помещения?
Возврат проб воздуха — да, но трубой не длиннее 2 м и обратно в то же защищаемое помещение; выпускное отверстие при этом не должно перекрываться.
Как ИПДА ведёт себя при КЗ в адресной линии?
Сам размыкает АЛС при коротком замыкании и восстанавливает её после устранения неисправности — остальные устройства на линии не теряют связь с прибором.
Нюансы и грабли
- Класс чувствительности А хорош для «чистых» серверных, но на запылённом объекте с ним гарантированы ложные срабатывания — там нужен класс С.
- Забыли про 15 угловых соединений — забыли и про метраж: каждый угол свыше нормы съедает метр максимальной длины канала, трубопровод может не дотянуться до расчётной точки.
- Разъёмное соединение труб с самим ИПДА обязательно — жёстко приклеенный/впаянный стык у корпуса лишает извещатель гарантии производителя.
- Два адреса на один физический прибор — это два независимых канала, а не резерв; спутать с обычным одноадресным точечным ИП при проектировании легко.
Документация
- Рубеж — ИП 212-1-А-R3 (ИПДА), РЭ ТШВГ.425232.008, ред. 6
