ИП 212-141 — дымовой пороговый извещатель Рубеж для обычных ШС

Пороговый дымовой ИП для неадресных приборов: «Сигнал-20», «Гранд Магистр», «Гранит» и любого с ШС 9–30 В. «Пожар» — скачок сопротивления, без адреса и аналоговых значений.

Дымовой пороговый извещатель ИП 212-141 (Рубеж)

Модели семейства

ИП 212-141 V1.04 / V2.04пороговый дымовой для обычных ШС 9–30 В

Приборы	«Сигнал-20», «Сигнал-20П», «Гранд Магистр», «Гранит» и любые с ШС 9–30 В
Сигнал «Пожар»	скачкообразное падение внутр. сопротивления ≤1000 Ом в прямой полярности; сброс — снятие питания на ≥2 с
Чувствительность	0,05–0,20 дБ/м
Ток потребления при 20 В	≤45 мкА
Основания	V1.03/V1.031/V1.13/V1.04/V1.041/V1.14/V1.24 (несущий потолок), V2.03…V2.24 (подвесной) — 3 или 4 нажимных контакта, версии с УС-01/УС-02 и добавочным резистором
Оболочка/масса/размеры	IP30; ≤0,06 кг без основания (Ø94×37 мм); ≤0,08–0,11 кг с основанием (Ø94×48 / Ø143×70 мм)
Среда	от −30 до +55 °С, влажность до 93 %
Наработка/срок службы	60000 ч / 10 лет

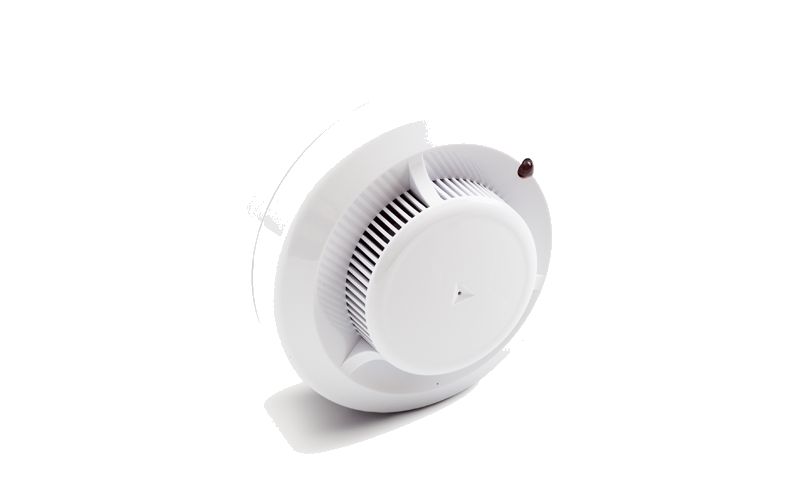

ИП 212-141Мтот же принцип, но шире температурный диапазон и опции сетки/влагозащиты

Отличие от 212-141	среда −45…+55 °С (вместо −30…+55 °С), оболочка IP40 (вместо IP30); есть исполнения «Мет.ст.» (сетка от насекомых в камере) и «Вл.защ.» (лаковое покрытие платы)
Основания	те же V1.03/V1.031/V1.04/V1.041/V1.13/V1.14/V1.24 и V2.03…V2.24
Масса	≤0,06 кг без основания; ≤0,08 кг с V1.xx; ≤0,11 кг с V2.xx
Сейсмостойкость	9 баллов по MSK-64 при установке над нулевой отметкой до 70 м
Время обнаружения тестовых очагов	ТП-1 (древесина) ≤370 с; ТП-2 (тление древесины) ≤840 с; ТП-3 (тление хлопка) ≤750 с; ТП-4 (пенополиуретан) ≤180 с; ТП-5 (n-гептан) ≤240 с

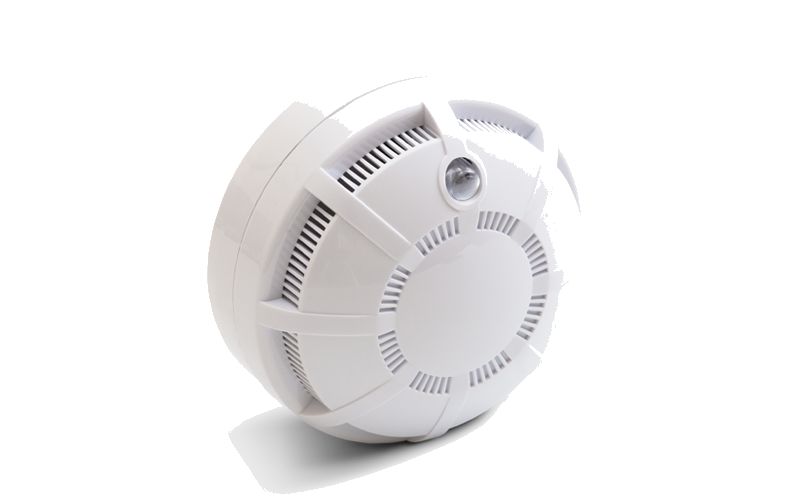

ИП 212-45тот же принцип и корпус, что у 212-141М, каталожный номер отдельный

Ключевые параметры	совпадают с ИП 212-141М: среда −45…+55 °С, IP30 (в отличие от IP40 у 212-141М), те же основания V1.xx/V2.xx, те же опции «Мет.ст.»/«Вл.защ.»
Габариты/масса	без основания Ø94×37 мм, ≤0,06 кг; с V1.xx — Ø94×48 мм, ≤0,08 кг; с V2.xx — Ø143×70 мм, ≤0,11 кг

Как это работает и подключается

Питание извещателя и передача сигнала «Пожар» — по двухпроводному ШС; при срабатывании внутреннее сопротивление скачком падает до ≤1000 Ом, прибор считывает это как «Пожар» и включает оптический индикатор извещателя.
Через УС-02 (в основаниях V1.24/V2.24) извещатель можно подключить к прибору с четырёхпроводной схемой ШС; через УС-01 или добавочный резистор в основании — к приборам, считающим количество сработавших ИП.
Сигнал «Пожар» держится и после исчезновения дыма — сброс делает только прибор, отключив питание извещателя не менее чем на 2 с.
Контакты 3 и 4 замкнуты между собой (сопротивление ≤2 Ом) — при снятии извещателя с основания цепь размыкается, и прибор формирует «Неисправность».
Возможно подключение выносного устройства оптической сигнализации (ВУОС) — дублирует индикацию «Пожар» извещателя, но не дежурный режим — на основаниях V1.04/V1.041/V1.14/V1.24 и V2.04/V2.041/V2.14/V2.24.

Монтаж

Крепить на потолок через основание двумя шурупами Ø4 мм и дюбелями (по проекту, схемы Д.1–Д.3 приложения); провода ШС — однопроволочная медь Ø0,5–0,8 мм (сечение 0,2–0,5 мм²), подключение в кнопки-зажимы контактов 3 и 4 (минус ШС).
Добавочный резистор или УС-01/УС-02 ставится в само основание — номинал берётся по таблице РЭ под конкретный прибор (1,6/2,4/1,3 кОм), а не «на глаз».
Минусовой провод источника питания прибора для помехоустойчивости рекомендуется заземлять через неполярный конденсатор 0,1–0,47 мкФ×400 В (например, К73-17).
Запрещено подключать извещатель к приборам и автономным источникам питания без элементов, ограничивающих ток в режиме «Пожар» до 20 мА.
После хранения при минусовой температуре выдержать не менее 4 часов в упаковке при комнатной температуре — иначе конденсат внутри корпуса; на время ремонта в помещении — надеть защитный колпак или снять извещатель с основания.

Примеры

Объект на «Сигнал-20» или «Граните» без адресной системы

ИП 212-141 садится на нажимные контакты базового основания V1.03/V1.04 (несущий потолок) или V2.03/V2.04 (подвесной); сигнал «Пожар» — сброс внутреннего сопротивления до ≤1000 Ом в прямой полярности.

Прибор считает количество сработавших извещателей

В основание ставится добавочный резистор (или устройство согласования УС-01/УС-02) с номиналом под конкретный прибор: 1,6 кОм для «Сигнал-20», 2,4 кОм для «Гранита», 1,3 кОм для «Гранд Магистра».

Частые вопросы

Можно ли поставить 212-141 в четырёхпроводный ШС?

Да, через устройство согласования УС-02, установленное в основание V1.24 или V2.24; схема — в приложении Б РЭ.

Как прибор узнаёт, что сработавших извещателей два, а не один?

Через добавочный резистор в основаниях V1.031/V1.041/V2.031/V2.041 или через УС-01 в основаниях V1.13/V1.14/V2.13/V2.14 — номинал резистора у каждого прибора свой (1,6/2,4/1,3 кОм).

Как сбросить «Пожар» после срабатывания?

Сигнал держится сам по себе даже после исчезновения дыма — сброс делает прибор, отключив питание извещателя минимум на 2 секунды.

Нюансы и грабли

Это пороговый неадресный извещатель — на линию прибора с протоколом R3 или «Рубеж-Глобал» его не поставить, только на классический ШС 9–30 В.
Номинал добавочного резистора или УС-01/УС-02 подбирается под конкретный прибор (свой для «Сигнал-20», свой для «Гранита», свой для «Гранд Магистра») — перепутать номиналы значит сломать подсчёт количества сработавших извещателей на приборе.
Дымовую камеру нужно чистить не реже раза в полгода (кисточкой или сжатым воздухом 1–2 кг/см²) либо промывать водой при сильной запылённости; чувствительность после замены/очистки камеры не меняется.
Плата на основании закреплена неразъёмно — при снятии дымовой камеры для чистки её нельзя пытаться снять вместе с платой.

Документация

Рубеж — ИП 212-141 V1.04, РЭ ТШВГ.425232.012, ред. 1
Рубеж — ИП 212-141 V2.04 (подвесной потолок), РЭ ПАСН.425232.021, ред. 9
Рубеж — ИП 212-141М, паспорт ПАСН.425232.030, ред. 31
Рубеж — ИП 212-45, паспорт ПАСН.425232.020, ред. 31
