ИП 212-142 / ИП 212-50М / ИП 212-50М2 — автономные дымовые извещатели Рубеж

Автономные «пищалки» на батарее «Крона» 9 В — без приборов и линий связи. 142 и 50М2 работают соло, 50М умеет собираться в группу до 8 штук с общей тревогой по шлейфу.

Автономные дымовые извещатели ИП 212-142, ИП 212-50М, ИП 212-50М2 (Рубеж)

Модели семейства

ИП 212-142автономный дымовой со звуковым оповещением

Питание	элемент «Крона» 9 В; сигнал «Разряд батареи» при 7,5–5,9 В
Чувствительность	0,05–0,2 дБ/м
Звук «Пожар»	85–120 дБ на 1 м
Дежурный ток	не более 30 мкА
Среда	−10…+55 °С, IP40

ИП 212-50Мавтономный, объединяется в шлейф master–slave

Группа	до 8 ИП двухпроводной линией с соблюдением полярности, без ответвлений
Оконечный резистор	5,1 кОм в последнем ИП (один на шлейф)
Контроль шлейфа	целостность следит «master»; обрыв/КЗ — звуковой сигнал только у него
Питание	«Крона» 9 В в каждом ИП
Среда	−10…+55 °С

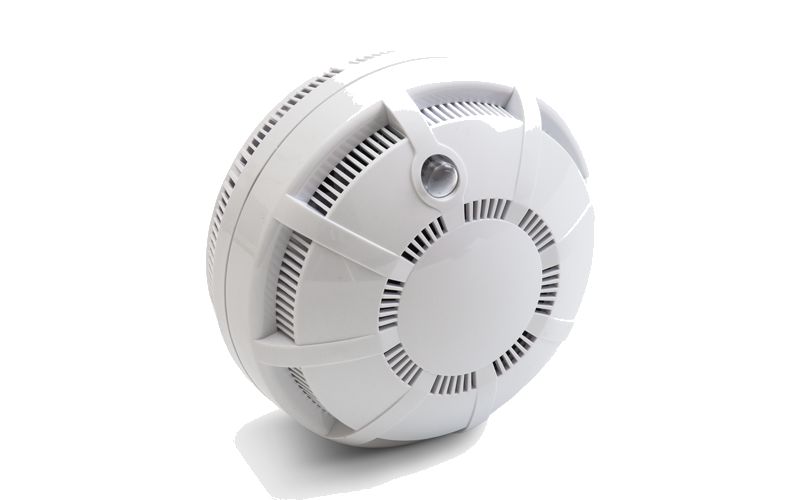

ИП 212-50М2автономный дымовой, соло-исполнение

Питание	«Крона» 9 В; «Разряд батареи» при 7,5–5,9 В
Чувствительность	0,05–0,2 дБ/м
Логика	микроконтроллер — снижение ложных срабатываний
Возврат в норму	через 20 с после исчезновения дыма
Срок службы	10 лет

Как это работает и подключается

Принцип у всех один: в оптической дымовой камере свет от ИК-диода рассеивается частицами дыма на фотоприёмник; при дыме — сирена 85–120 дБ и мигающий индикатор.
Все три работают от «кроны» 9 В автономно, без приборов и линий связи; при напряжении батареи 7,5–5,9 В начинают пищать сигналом «Разряд батареи».
50М дополнительно собирается в группу до 8 штук: джампер «master» у первого, «slave» у остальных, оконечный резистор 5,1 кОм в последнем; сигнал «Пожар» любого ИП группы даёт «Внешняя тревога» у всех остальных.
В группе 50М целостность шлейфа контролирует только «master»: при обрыве или КЗ в линии звуковой сигнал неисправности выдаёт именно он, а не любой ИП группы.
50М2 построен на микроконтроллере — микропроцессорная обработка результатов измерений снижает вероятность ложных срабатываний; возврат в дежурный режим — через 20 с после исчезновения дыма.
Тест — тестовой кнопкой на корпусе или тестовым источником дыма (любой конструкции, включая аэрозоли).

Монтаж

Крепление — на потолок, выше уровня мебели и подальше от потоков воздуха (вентиляция, кондиционер, открытые окна).
50М устанавливается в помещениях бытового назначения, кроме санузлов, саун, ванных комнат и душевых; «master»-извещатель группы рекомендуется ставить в коридоре.
Группа 50М: у ИП №1 джампер в положение «master», у ИП №2…№8 — в «slave»; в последнем по шлейфу ИП в клеммную колодку ставится оконечный резистор 5,1 кОм из комплекта.
После хранения при минусовой температуре выдержать извещатель в упаковке не менее четырёх часов при комнатной температуре — иначе конденсат внутри корпуса.
На время ремонта/стройки надевать защитный колпак, снимать по окончании монтажа.

Примеры

Комната в гостинице, бытовка, квартира

ИП 212-142: автономка на «Кроне» 9 В, дым — и громкая сирена 85–120 дБ прямо из корпуса, без линий и приборов.

Несколько смежных комнат одним шлейфом

ИП 212-50М: до 8 штук объединяются двухпроводной линией master–slave; сработал один — «Внешняя тревога» во всех.

Автономка без заморочек со шлейфом

ИП 212-50М2: то же автономное обнаружение дыма, микроконтроллер против ложняков; в группу не объединяется.

Частые вопросы

Чем 50М2 отличается от 50М?

50М2 — соло-исполнение на микроконтроллере, не объединяется в группу. 50М умеет собираться в шлейф до 8 штук с общей «Внешней тревогой» по сигналу любого извещателя группы.

Как понять, что пора менять батарею?

Извещатель сам подаёт периодический звуковой сигнал «Разряд батареи» при напряжении «Кроны» от 7,5 до 5,9 В — заменить элемент питания сразу после этого сигнала.

Можно ли поставить 212-142 на адресную линию «Рубеж-2ОП»?

Нет — это автономный извещатель без линий связи и адреса, работает только от собственной батареи «Крона» 9 В.

Нюансы и грабли

У 50М сигнал «Внешняя тревога» без дыма почти всегда — ошибка линии: проверить полярность подключения всех ИП группы, обрыв/КЗ шлейфа, положение джамперов и наличие оконечного резистора 5,1 кОм.
50М ставить в санузлах, саунах, ваннах и душевых прямо запрещено РЭ — пар даёт ложные «Пожар».
Заменить элемент питания нужно сразу по сигналу «Разряд батареи» (7,5–5,9 В) — конкретного календарного интервала замены РЭ не задаёт, ориентир только по этому сигналу.
50М2 не объединяется в группу и не выдаёт «Внешнюю тревогу» соседям — если нужен общий шлейф на несколько помещений, это только 50М.

Документация

ИП 212-142 — РЭ ООО «Рубеж», ПАСН.425232.007 РЭ, ред. 1
ИП 212-50М — РЭ ООО «Рубеж», ПАСН.425232.005 РЭ, ред. 1
ИП 212-50М2 — РЭ ООО «Рубеж», ПАСН.425232.006 РЭ, ред. 1
