Рубеж · точечные дымовые пожарные извещатели

ИП 212-64 / ИП 212/101-64-PR — дымовой и комби для «Рубеж-4А», «Рубеж-2ОП» (не R3), «Водолей»

Тот же корпус и основания, что у ИП 212-64-R3, но протокол старый: для «Рубеж-4А», «Рубеж-2ОП» без индекса R3 и ППКПУ «Водолей»; с приборами протокола R3 и «Рубеж-Глобал» несовместим.

Дымовой адресно-аналоговый извещатель ИП 212-64 (старый адресный протокол)

Модели семейства

ИП 212-64дымовой оптико-электронный, старый адресный протокол

Приборы	ППКП «Рубеж-4А», ППКОП «Рубеж-2ОП» (без индекса R3), ППКПУ серии «Водолей»
Чувствительность	(0,18±0,02) дБ/м
Питание/АЛС	номинал (24±4) В, дежурный ток ≤0,15 мА
Адрес	один — номер АЛС + адрес в АЛС
Основания	W1.02/W1.03 (несущий потолок), W2.02/W2.03 (подвесной) — 2 или 3 винтовых контакта под двухпроводный (экранированный на W1.03/W2.03) кабель
Габариты/масса	без основания Ø94×37 мм, ≤0,06 кг; с W1.02/W1.03 — Ø94×47 мм, ≤0,10 кг; с W2.02/W2.03 — Ø143×69 мм, ≤0,11 кг
Оболочка	IP30 (по отдельному заказу — IP40)
Среда	от −25 до +55 °С, влажность до 93 %
Наработка/срок службы	60000 ч / 10 лет

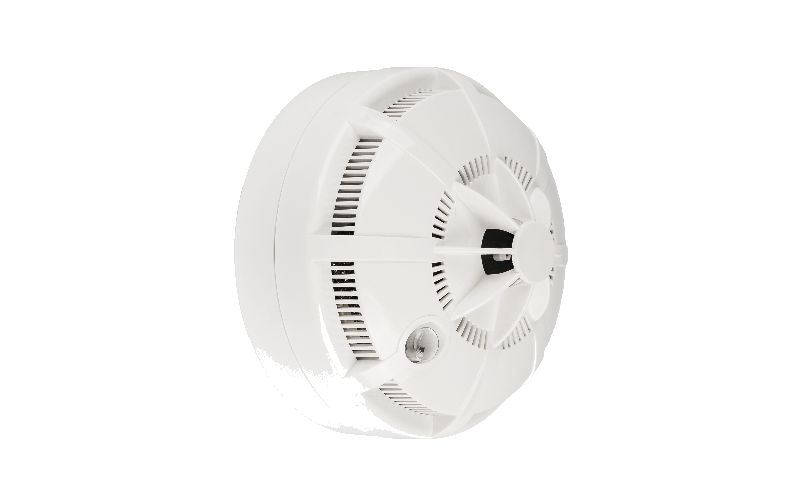

ИП 212/101-64-PRкомби: тот же дымовой канал + тепловой максимально-дифференциальный

Приборы	ППКПУ «Рубеж-4А», ППКОП «Рубеж-2ОП» (без индекса R3), ППКПУ серии «Водолей»
Тепловой канал	порог 54–70 °С (заводская настройка не в этом паспорте), скорость нарастания: 5 °С/мин — 120–500 с; 10 °С/мин — 60–242 с; 20 °С/мин — 30–90 с; 30 °С/мин — 20–60 с
Дымовой канал	(0,18±0,02) дБ/м, диапазон настройки 0,05–0,20 дБ/м
Питание/АЛС и габариты	совпадают с ИП 212-64 (24±4 В, ≤0,15 мА, те же основания W1.02/W1.03/W2.02/W2.03 и те же размеры/масса)

Как это работает и подключается

Питание и информационный обмен — по адресной линии связи (АЛС); извещатель занимает один адрес, состоящий из номера АЛС и адреса в АЛС.
ИП 212-64 измеряет концентрацию дыма и передаёт результат в прибор; автоматическая компенсация запылённости дымовой камеры не меняет чувствительность, при превышении порога предварительной запылённости извещатель сообщает об этом отдельно (продолжая работать), при критической — коррекция прекращается и возможны ложные тревоги.
ИП 212/101-64-PR дополнительно измеряет температуру чувствительным элементом и вычисляет скорость её роста; «Пожар» формируется по любому из трёх признаков (дым, максимальная температура, скорость роста).
Начальный адрес задаётся программатором ПКУ-1 либо прибором по АЛС/АЛСТ и хранится в энергонезависимой памяти извещателя; при подключении прибор сам записывает в извещатель параметры из своей конфигурации.
Индикатор: одна вспышка раз в (4–5) с — дежурный режим, две вспышки в секунду — «Пожар», однократное свечение 2 с — «Тест»; не мигает совсем — нет связи с прибором.

Монтаж

Закрепить базовое основание в месте установки по проекту, подключить провода АЛС, соблюдая полярность; в основаниях W1.03/W2.03 есть площадка для монтажа экранированного кабеля и оплётки.
Допускается установка на натяжной потолок только через кронштейн из негорючих материалов, закреплённый на несущей конструкции за натяжным полотном.
При подключении к АЛС/АЛСТ рекомендуется временно отключить питание прибора — так исключаются неисправности при монтаже.
После хранения при отрицательных температурах выдержать не менее 4 часов в упаковке при комнатной температуре перед включением — иначе конденсат внутри корпуса.
При эксплуатации в условиях отрицательных температур запрещено менять заводские настройки чувствительности.

Примеры

Объект на старом «Рубеж-2ОП» (не R3) или «Рубеж-4А»

ИП 212-64 садится на базовое основание W1.02/W1.03 (несущий потолок) или W2.02/W2.03 (подвесной), занимает один адрес; питание и обмен — по адресной линии связи (АЛС) с номинальным напряжением (24±4) В.

Кухня, пыльный коридор — риск ложных «Пожар»

ИП 212/101-64-PR — комби-версия: тревога по любому из трёх признаков — дым (0,18±0,02 дБ/м, настраивается 0,05–0,20), максимальная температура (порог 54–70 °С) или скорость её роста.

Частые вопросы

Чем этот ИП 212-64 отличается от опубликованного ИП 212-64-R3?

Корпус и базовые основания те же (W1.02/W1.03/W2.02/W2.03), но протокол другой: этот работает со старыми приборами «Рубеж-4А», «Рубеж-2ОП» (без R3), «Водолей», а R3-версия — только с приборами протокола R3.

Сколько адресов занимает извещатель?

Один — независимо от исполнения (дымовой 212-64 или комби 212/101-64-PR).

Нюансы и грабли

Протокол старый: с приборами, поддерживающими только протокол R3 («R3-Рубеж-2ОП», «Рубеж-КАУ» прот. R3) или «Рубеж-Глобал», этот извещатель не работает — нужны версии с индексом «-R3» (ИП 212-64-R3) или GLOBAL-линейка.
Индикатор не мигает совсем — это неисправность «нет связи с прибором», а не «всё спокойно»: нужно восстанавливать связь.
После критической запылённости дымовой камеры коррекция чувствительности отключается — возможны ложные тревоги до чистки; чистить оптическую систему сжатым воздухом (1–2 кг/см²) через щелевые отверстия корпуса.
У ИП 212/101-64-PR «Пожар» формируется по ЛЮБОМУ из каналов (дым/температура/скорость) — это резервирование, а не логика «И» (когда нужны оба признака одновременно).

Документация

Рубеж — ИП 212-64, паспорт ПАСН.425232.024, ред. 26
Рубеж — ИП 212/101-64-PR, паспорт ПАСН.425218.003, ред. 19
