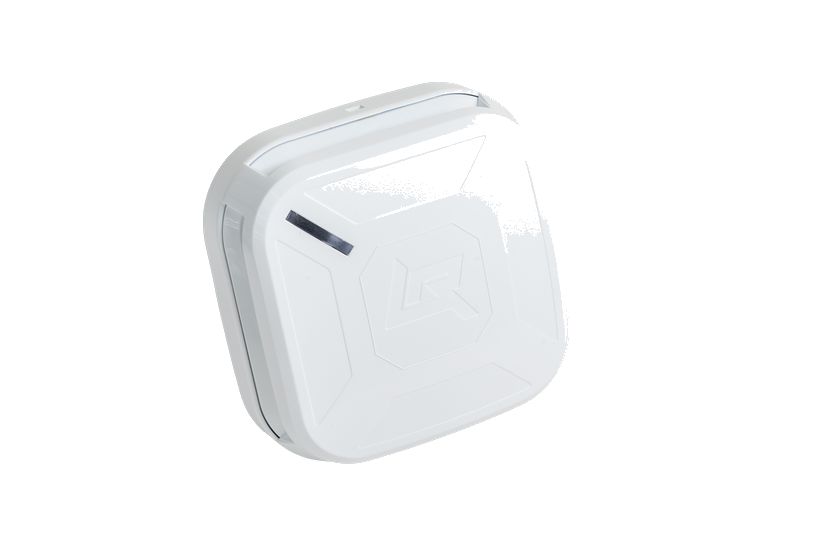

ИП 212-65-РК-R3 — дымовой радиоканальный извещатель Рубеж
Беспроводной дымовой ИП: питание от батарей, связь с «R3-Рубеж-2ОП»/КАУ2 по радио через радиорасширитель РРС-250-R3. Для объектов, где не проложить линию связи.
Модели семейства
| Питание | 2×CR123A, 3 В (мин. 2 В); порог неисправности питания — 2,4 В; до 10 лет работы |
| Радиолиния | 864–865 / 866–868 / 868,7–869,2 МГц, ≤25 мВт, не менее 700 м, не менее 26 каналов связи |
| Обмен | двусторонний; РР ретранслируют сообщения друг через друга, ИП ищет ближайший РР с максимальным сигналом |
| Адрес | один — соответствует адресу в АЛС на стороне РР |
| Чувствительность | 0,05–0,2 дБ/м |
| Оболочка/масса/размеры | IP40; ≤0,21 кг; 110×110×55 мм |
| Среда | от −10 до +55 °С, влажность до 93 % |
| Наработка/срок службы | 60000 ч / 10 лет |
Как это работает и подключается
- ИП работает не по проводной АЛС, а по радиоканалу (РЛС) через радиорасширитель РРС-250-R3: тот принимает сообщения от ИП по радио и передаёт их в прибор уже по адресной линии.
- ИП сам находит и меняет связь с РР в сети, чтобы доставить сообщение в прибор; при необходимости РР ретранслируют сигнал друг через друга, извещателю не нужно знать весь маршрут.
- Кнопка-индикатор трёхцветная: включает/выключает питание (удержание 2–3 с), запускает тест связи (короткое нажатие) и показывает уровень сигнала при тестовом сообщении — зелёный/жёлтый/красный.
- Настройка — через ПО FiresecNT: добавить РР и ИП в дерево устройств с адресами по проекту, ввести серийные номера ИП с наклейки, затем «адресовать» каждый физический извещатель нажатием кнопки-индикатора при включённом режиме присоединения.
- На пуско-наладке в ПО FiresecNT смотрят уровень сигнала, шума, качество связи и наличие резервного пути для каждого ИП; при недостатке сигнала извещатель можно повернуть на 90/180/270° или сместить на 1–2 м.
Монтаж
- Устанавливать на потолке и стенах на высоте не ниже 2 м, с отступом от углов, ниш и металлоконструкций не менее 1 м; индикатор ориентировать вниз, чтобы видеть его свечение.
- В радиусе до 50 м и не далее 2–3 стен на этаже для любого ИП должно быть доступно не менее двух РР; на 25 извещателей — не менее одного РР, и не менее двух РР в одной радиолинии в целом.
- Не размещать рядом с силовым или высокочастотным электрооборудованием — поднимает уровень шума радиоканала и мешает связи.
- Крепление — на два шурупа диаметром 4–5 мм через основание; корпус вскрывать не нужно, элементы питания уже установлены и подключены с завода.
- После хранения при минусовой температуре выдержать извещатель в упаковке не менее 4 часов при комнатной температуре — иначе конденсат внутри корпуса.
Примеры
ИП работает по радиоканалу через радиорасширитель РРС-250-R3: дальность связи не менее 700 м, мощность излучения не более 25 мВт, от комплекта CR123A живёт до 10 лет.
На каждые 25 ИП нужен минимум один РР и не менее двух РР в одной радиолинии; в ПО FiresecNT видно уровень сигнала, шума и наличие резервного пути для каждого извещателя.
Частые вопросы
Нужна ли проводная АЛС до самого извещателя?
Нет. ИП связывается с прибором только по радиоканалу через радиорасширитель РРС-250-R3; проводная АЛС нужна лишь до самого РР.
Сколько извещателей можно повесить на один радиорасширитель?
РЭ задаёт не лимит на РР, а плотность сети: не менее одного РР на каждые 25 ИП и не менее двух РР в одной радиолинии — с учётом дальности связи (не менее 700 м) и требования на этаже видеть минимум два РР в радиусе 50 м.
Как понять, что автономность ИП скоро закончится?
Прибор получит «Неисправность питания», когда напряжение элементов упадёт до 2,4 В (по таблице тех. данных), а в ПО FiresecNT предупреждение можно увидеть раньше — при 2,5 В.
Нюансы и грабли
- Элемент CR123A даёт сигнал «Неисправность питания» уже при 2,4 В (упреждающе — при 2,5 В по показаниям ПО); менять сразу оба элемента комплекта, а не докидывать один — производитель прямо предупреждает про разброс параметров батареек с рынка и рекомендует брать элементы у дистрибьютора «Рубеж».
- Перед первой настройкой сети обязательно снять запрет на работу батарейных устройств и подождать не менее часа — иначе ИП попросту не выйдут на связь, хотя формально всё сконфигурировано.
- Если ИП уже был привязан к другой радиолинии — сброс привязки делается отвёрткой в специальный контакт на плате (удержание 2–3 с), а не переустановкой в приборе.
- Продувка оптической системы — только через защитную сетку без разбора корпуса, сжатым воздухом 4–5 кг/см²; давление здесь выше, чем у проводных точечных ИП того же семейства.
Документация
- Рубеж — ИП 212-65-РК-R3, РЭ ТШВГ.425232.013, ред. 2
