ИП101-1В-R3 / ИП102-1В-R3 — тепловые адресные извещатели для взрывоопасных зон, протокол R3
Тепловой извещатель в металлическом Ex-корпусе для взрывоопасных зон: передаёт температуру в «Рубеж-2ОП» (протокол R3) или аналог, тревога по порогу или росту. Есть выносной термодатчик.
Модели семейства
| Прибор | ППКОПУ 011249-2-1 «Рубеж-2ОП» протокол R3 (по РЭ 2026 г. — версия ПО прибора не ранее 1.30) |
| Классы | А2, А3, В (у -Р до F); по заказу PR — класс настраивается на объекте |
| Питание | АЛС 18…36 В, полярность не важна; ток без опроса ≤350 мкА (РЭ); паспорт даёт 360 мкА в дежурном режиме — расхождение между документами не устранено |
| Ex-маркировка | 1Ex db IIB T6 Gb X (у -Р — T4 Gb) |
| Корпус | алюминий (А) или сталь 12Х18Н10Т (НК), IP66, ≤1,2 кг (РЭ, масса всех моделей); паспорт даёт другую массу извещателя — не более 3,2 кг, расхождение не устранено |
| Габариты / готовность (паспорт) | не более 270×94×182 мм; готовность после подачи питания — не более 10 с |
| Надёжность (паспорт) | наработка на отказ не менее 60000 ч, вероятность безотказной работы за 1000 ч не менее 0,98, срок службы 10 лет |
| Термодатчик | кабельная термопара КТМС ХК(Е) Ø3 мм, изолированный спай, 0,15…50 м |
| Классы | А2…Н10, срабатывание 54–310 °С |
| Ex-маркировка | 1Ex db [ib] IIB T6 Gb X (у -Р — T4) |
| Прочее | по заказу — передвижной штуцер КМЧ для монтажа датчика; по РЭ 2026 г. сам термодатчик (в отличие от корпуса извещателя) можно ставить и в зону 0, а не только 1 и 2 |
| Прибор (РЭ 2026 г.) | версия ПО прибора не ранее 2.39 |
Как это работает и подключается
- Питание и обмен — по двухпроводной адресной линии, каждый извещатель занимает один адрес; полярность подключения не важна.
- Извещатель постоянно измеряет температуру и передаёт текущее значение в прибор — это аналоговый тепловой: видно рост задолго до тревоги.
- «Сработал» формируется при превышении порога максимальной температуры и/или скорости её нарастания.
- Индикация: красный светодиод вспыхивает раз в 4–5 с в дежурном режиме.
- Тест без огня: приложить входящий в комплект неодимовый магнит в указанном на корпусе месте (режим «Тест», аналогично нажатию кнопки «Тест» на плате) — дистанционная проверка обмена без открытия оболочки; на срабатывание греют только имитатором теплового фактора, пламя запрещено.
Монтаж
- Кабельные вводы — резьба М20х1,5; типы вводов (К/Т/Б/БСЗ/М) — по таблице условных обозначений РЭ.
- Извещатели имеют наружные и внутренние заземляющие шпильки — заземлить обязательно; при подключении ИП102-1В-R3 заземление корпуса извещателя и пульта (блока питания) обязательно.
- Монтаж — на стене или потолке (приложение Д РЭ) либо на кронштейне 908.2551.00.001 через шайбу М30; крепёж в комплект поставки не входит.
- Радиус зоны контроля (СП 484, РЭ табл. 6): до 3,5 м — 3,55 м; 3,5–6 м — 3,20 м; 6–9 м — 2,85 м. Размещать так, чтобы на ЧЭ не влиял штатный нагрев: отдушины, отопление, технология.
Примеры
Корпус IP66 из алюминия (А) или стали 12Х18Н10Т (НК), маркировка 1Ex db IIB T6 Gb X (у -Р — T4). Исполнение с символом PR — класс (А2/А3/В) настраивается на объекте с прибором, под реальную температуру помещения.
Работает от −60 °С (УХЛ1), дымовым там не место — выхлопы и мороз. Класс А2/А3 по ГОСТ для потолков до 6 м; выше — уже смотрите таблицы СП 484.

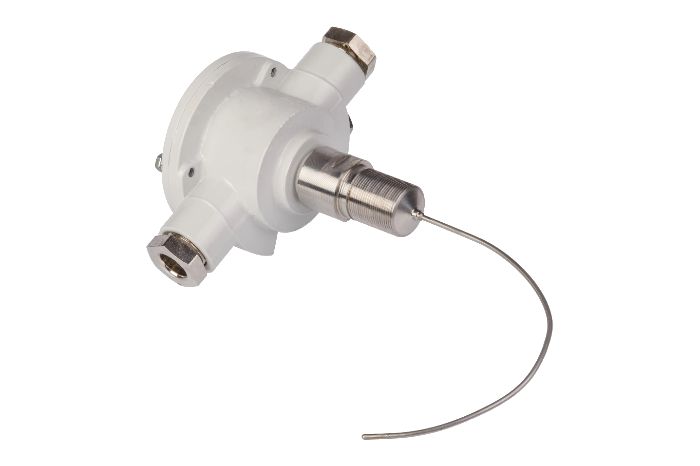

ИП102-1В-R3: кабельная термопара до 50 м, корпус висит в прохладном месте, спай — у источника тепла.
Частые вопросы
С каким прибором работает?
С «Рубеж-2ОП» протокола R3 (версия ПО не ранее 1.30 для ИП101-1В-R3, не ранее 2.39 для ИП102-1В-R3 — по РЭ 2026 г.) и аналогами с той же поддержкой протокола.
Нужна ли поверка?
Нет: извещатель не является средством измерения и поверке не подлежит. Работоспособность проверяют магнитным тестом и имитатором нагрева по графику ТО.
Можно на улицу?
Да: климатическое исполнение УХЛ1, IP66, диапазон температур эксплуатации от минус 60 до плюс 85 °С (у исполнений с индексом Р — до плюс 115 °С; по РЭ 2026 г. верхняя граница без индекса Р снижена до плюс 80 °С).
Нюансы и грабли
- РЭ 2026 г. (908.2240.00.000-01, 40 стр.) снизило верхнюю границу температуры эксплуатации корпуса без индекса Р с −60…+85 °С (РЭ 2022 г., 32 стр.) до −60…+80 °С — на объектах у верхней границы диапазона пересчитать пригодность по новому значению.
- РЭ 2026 г. указывает минимальную версию ПО прибора «Рубеж-2ОП»: не ранее 1.30 для ИП101-1В-R3, не ранее 2.39 для ИП102-1В-R3; в РЭ 2022 г. этого требования не было.
- У моделей ИП102-1В класса Н (без буквы R, только максимальный порог без градиента) дифференциальной характеристики нет — не путать со всей линейкой: срабатывание «по скорости нарастания» у них не работает, только по превышению порога (предупреждение РЭ 2026 г.).
- При монтаже проводов к клеммам WAGO236 на плате — только плоская отвёртка со шлицем шириной не более 3 мм (предупреждение РЭ 2026 г.), иначе клеммы выходят из строя.
- Ток потребления и масса указаны по-разному в РЭ и паспорте (см. таблицу модели) — для расчёта нагрузки на АЛС и при выборе крепежа/короба ориентируйтесь на большее из двух значений.

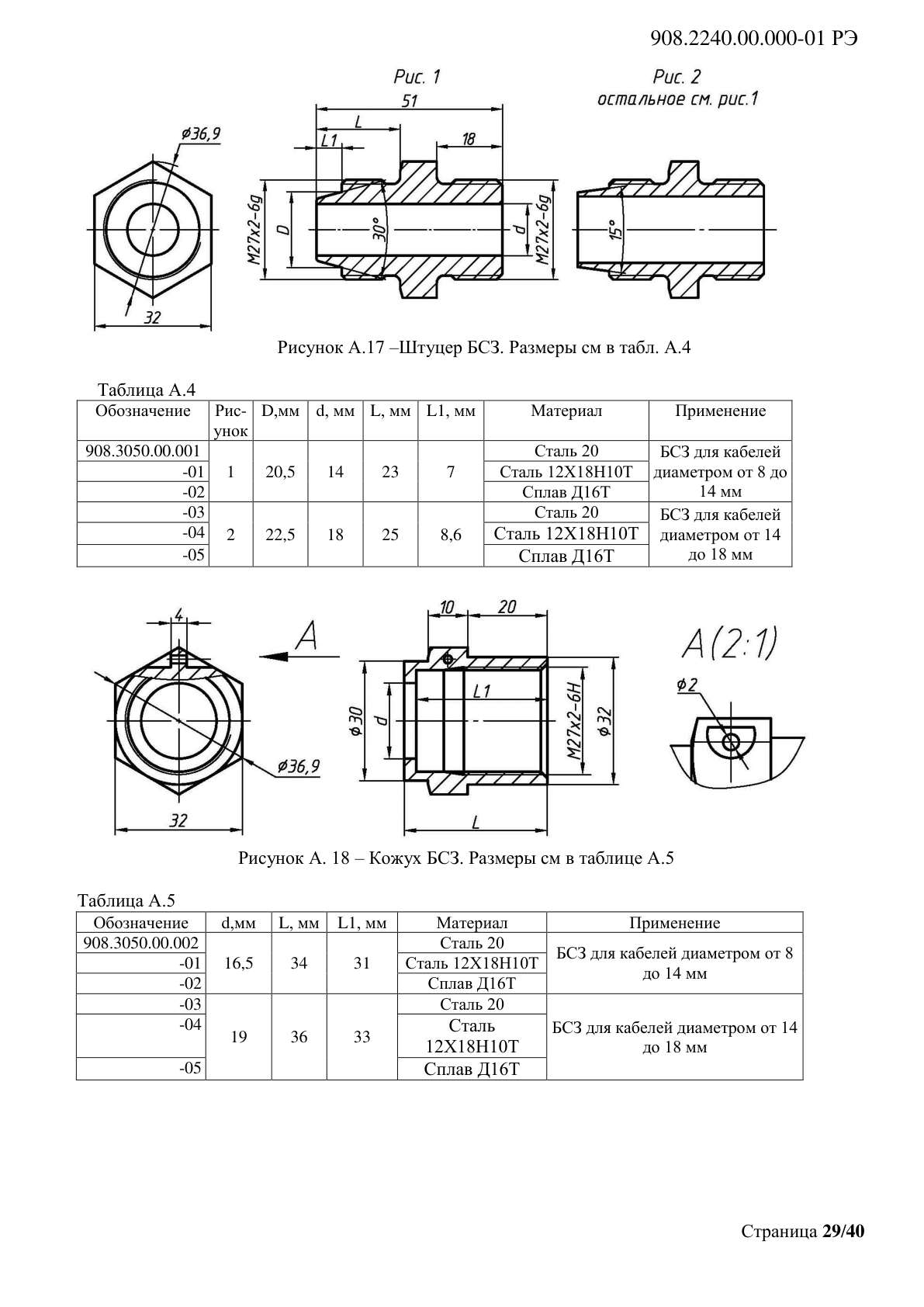

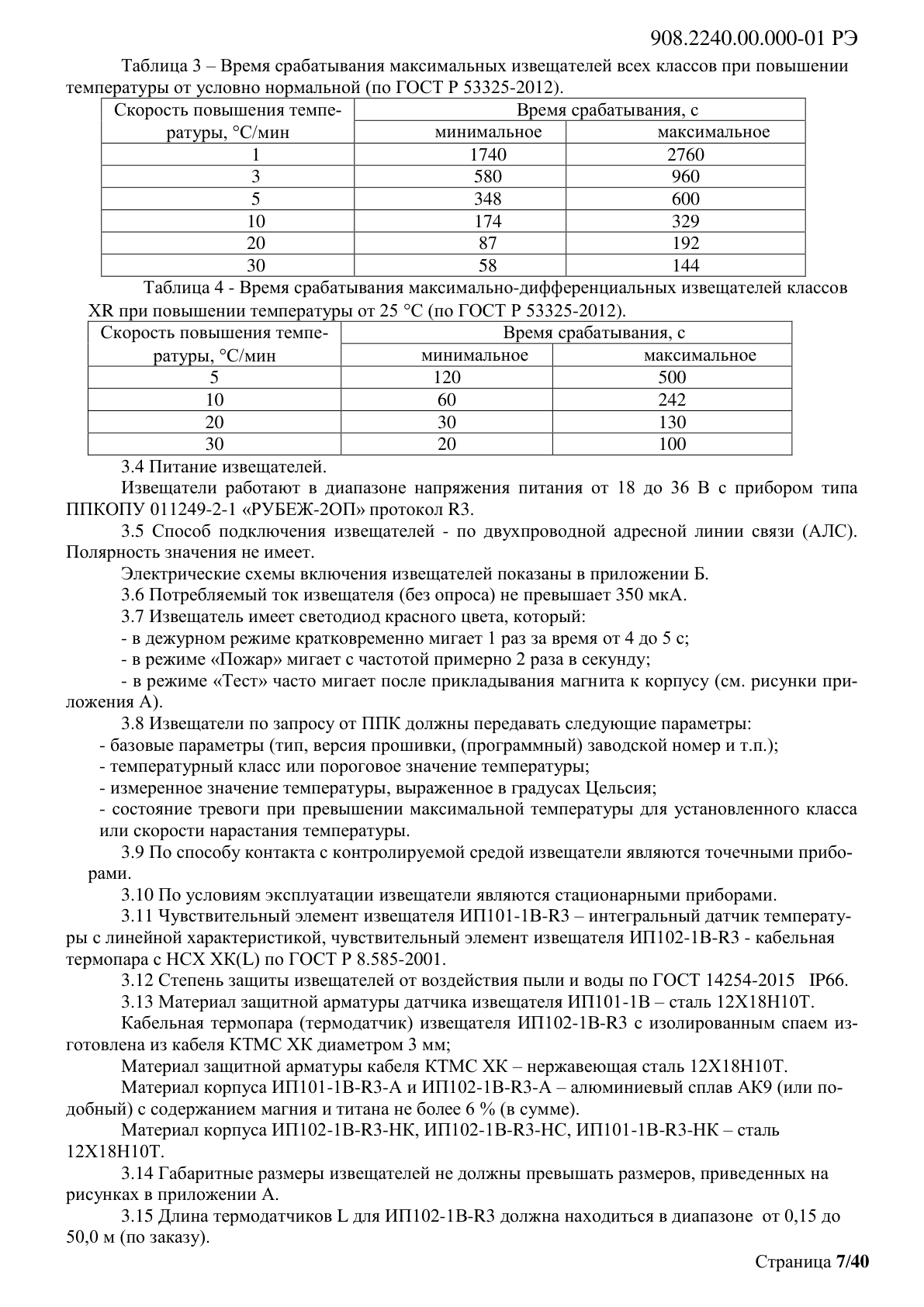

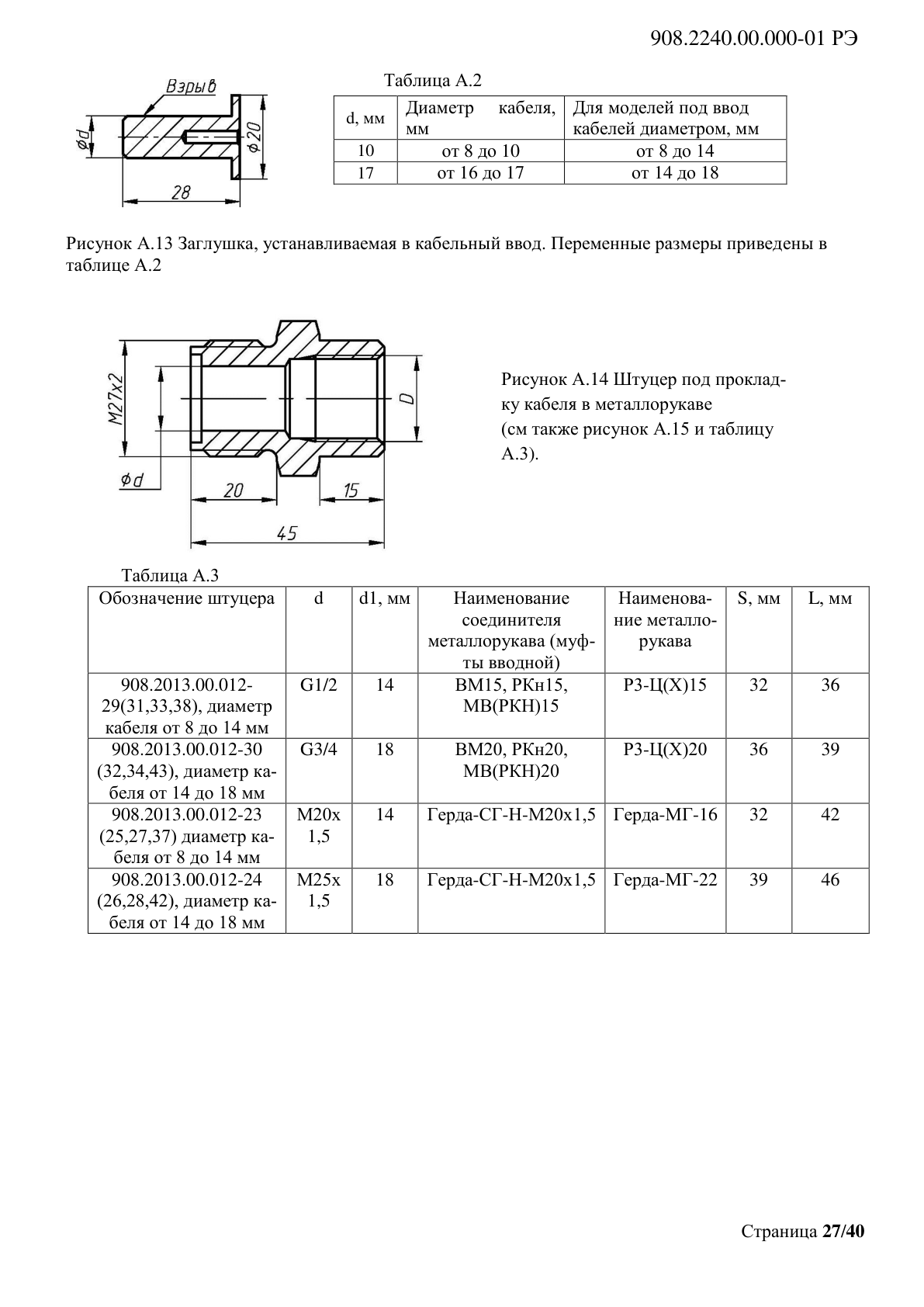

Схемы из руководства
Документация

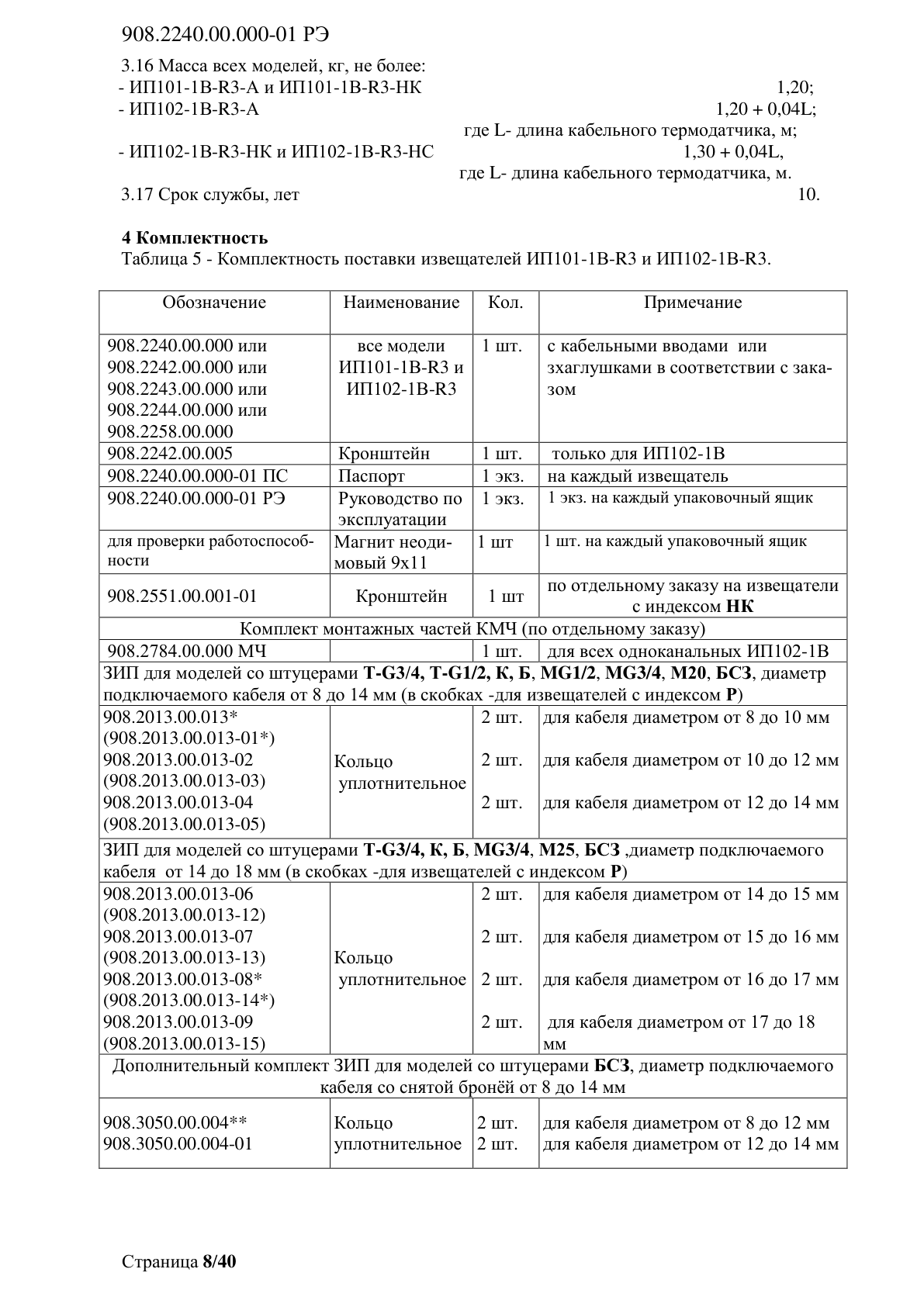

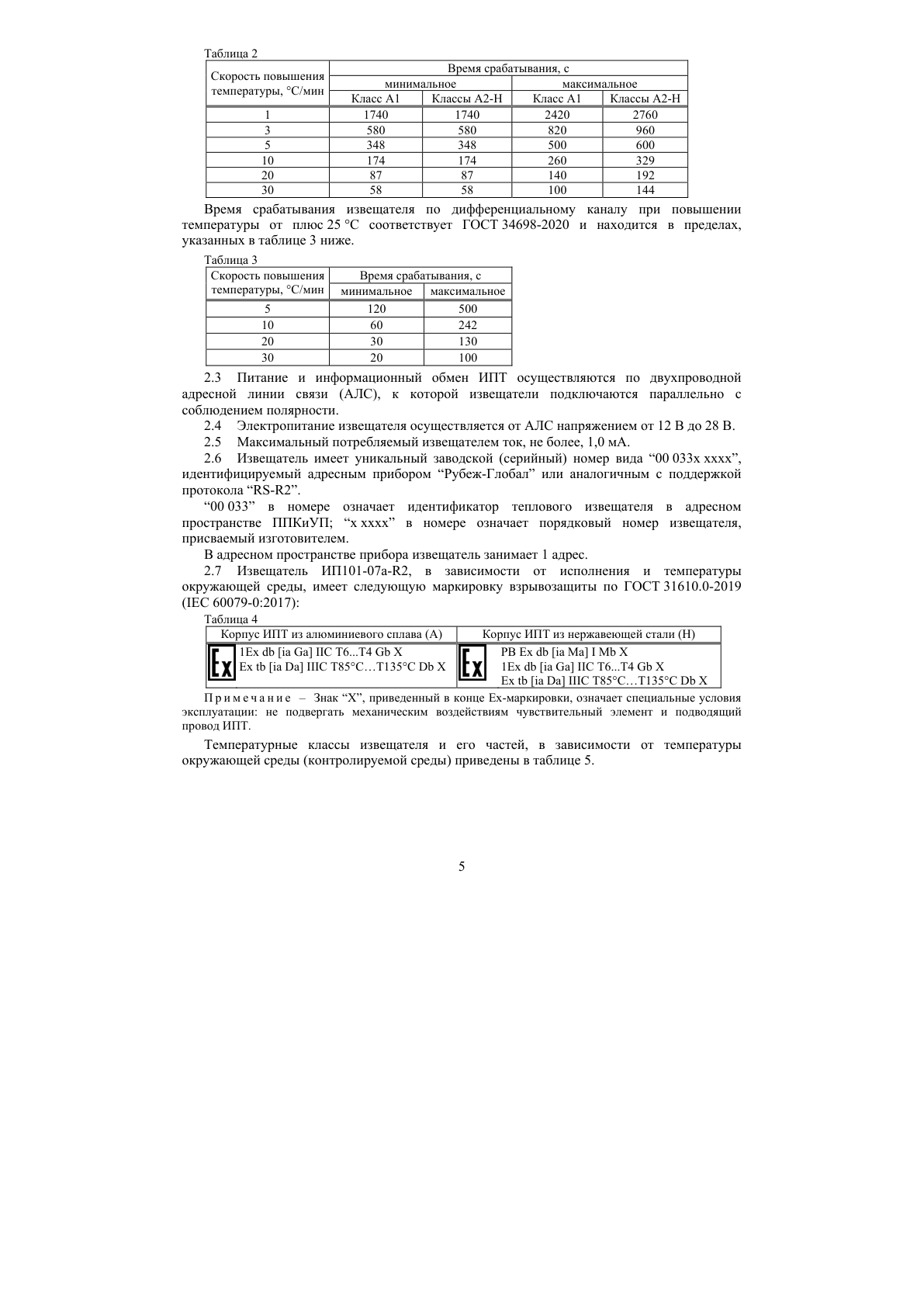

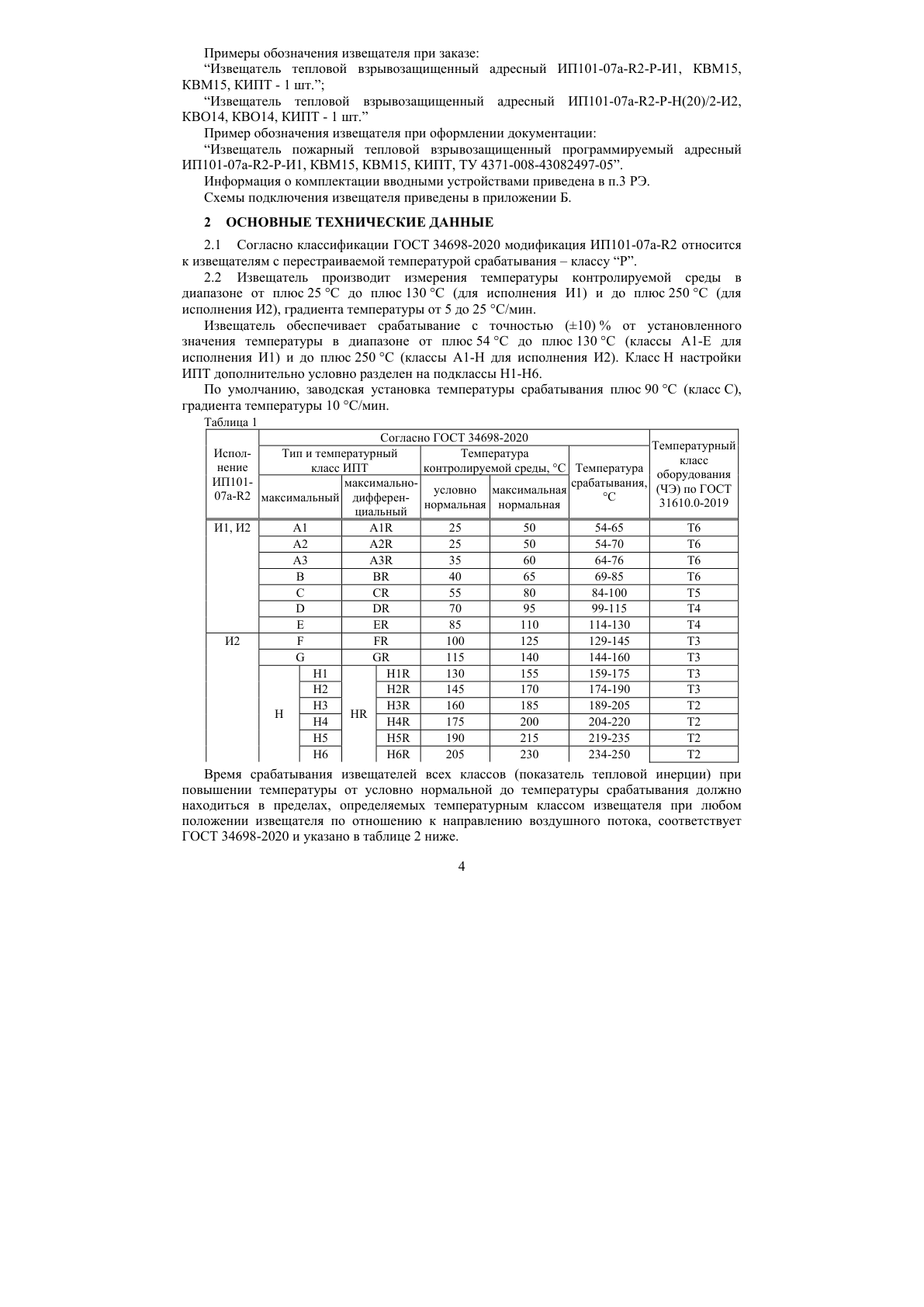

- ИП101-1В-R3 / ИП102-1В-R3 — РЭ 908.2240.00.000-01, изд. 2022 г. (32 стр.)
