Рубеж · адресный тепловой пожарный извещатель во взрывозащищённом исполнении, протокол RS-R2
ИП101-07а-R2 — тепловой адресный извещатель для взрывоопасных зон, протокол RS-R2
Тепловой извещатель в металлическом Ex-корпусе для взрывоопасных зон: передаёт температуру прибору «Рубеж-Глобал» по протоколу RS-R2, тревога — по порогу или скорости роста температуры.
Модели семейства
| Прибор | «Рубеж-Глобал» и аналоги с протоколом RS-R2 |
| Классы | Р (перестраиваемый): А1…Е для И1, до Н6 (250 °С) для И2; заводская установка 90 °С / 10 °С/мин |
| Питание | двухпроводная АЛС 12…28 В, ≤1,0 мА, с соблюдением полярности |
| Ex-маркировка | 1Ex db [ia Ga] IIC T6…T4 Gb X, Ex tb [ia Da] IIIC T85…T135 °C Db X; РВ — [ia Ma] I Mb |
| Корпус | алюминий или нержавеющая сталь, 128×104×81 мм, ≤1,1 кг |
Как это работает и подключается
- Питание и обмен — по двухпроводной адресной линии АЛС; извещатель подключается с соблюдением полярности.
- Извещатель постоянно измеряет температуру и передаёт текущее значение в прибор — это аналоговый тепловой: видно рост задолго до тревоги.
- «Сработал» формируется при превышении порога максимальной температуры и/или скорости её нарастания; пороги перенастраиваются из меню «Рубеж-Глобала», с завода — 90 °С (класс С) и 10 °С/мин.
- Возврат в дежурный режим автоматический: как только температура ниже порогов, не ранее чем через 10 с.
- Индикация: зелёный мигает — норма, красный частый — сработал.
- Тест без огня: магнитный ключ к метке «ТЕСТ» на корпусе — дистанционная проверка обмена; на срабатывание греют только имитатором теплового фактора, пламя запрещено.
Монтаж
- Кабель: жилы 0,75–1,5 мм² (18–16 AWG), круглый, диаметр поясной изоляции 6–12 мм, резьба вводов М20х1,5, до 2 вводов на корпус.
- Только сертифицированные кабельные вводы и заглушки с IP и температурным диапазоном не хуже условий установки; каждый извещатель заземлить болтом М6 на корпусе.

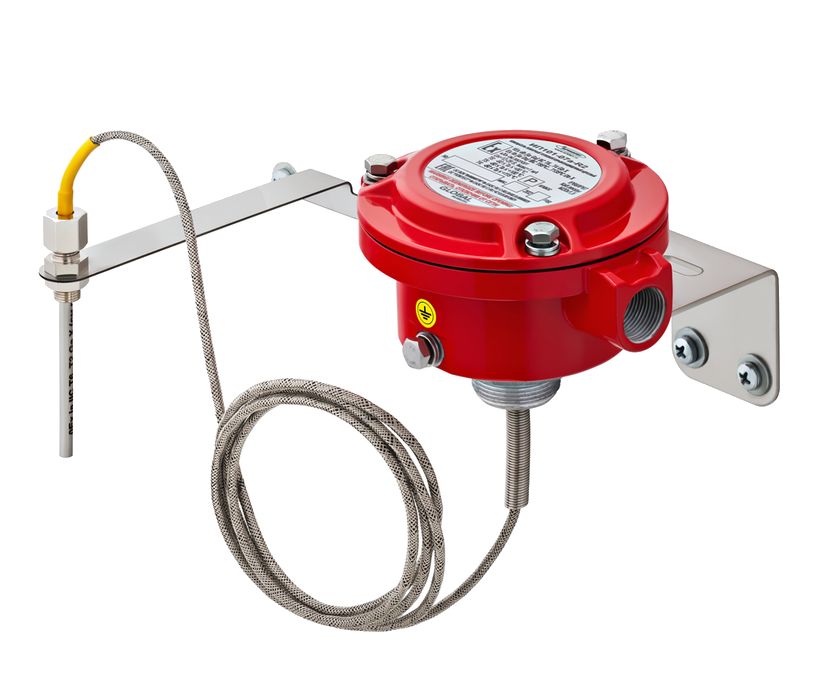

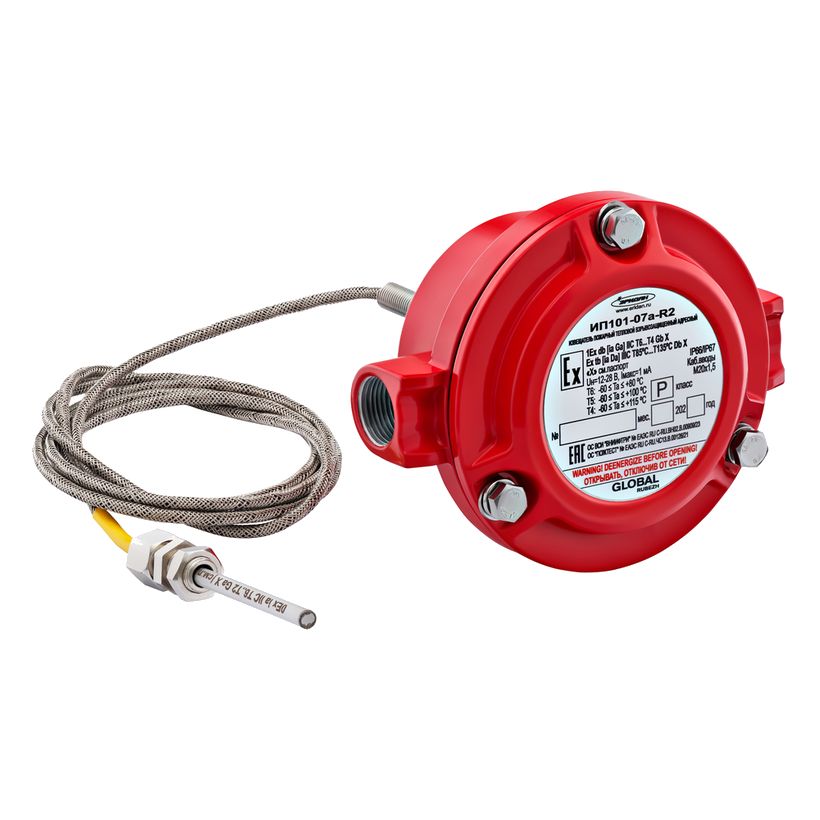

- Крепление: кронштейн, стена, вкручивание в патрубок/фланец (М30х1,5) или через штуцеры на трубопровод; против механических повреждений ЧЭ ставят защитную гильзу ЗЧЭ.
- Радиус зоны контроля (СП 484): до 3,5 м — 3,55 м; 3,5–6 м — 3,20 м; 6–9 м — 2,85 м.
Примеры

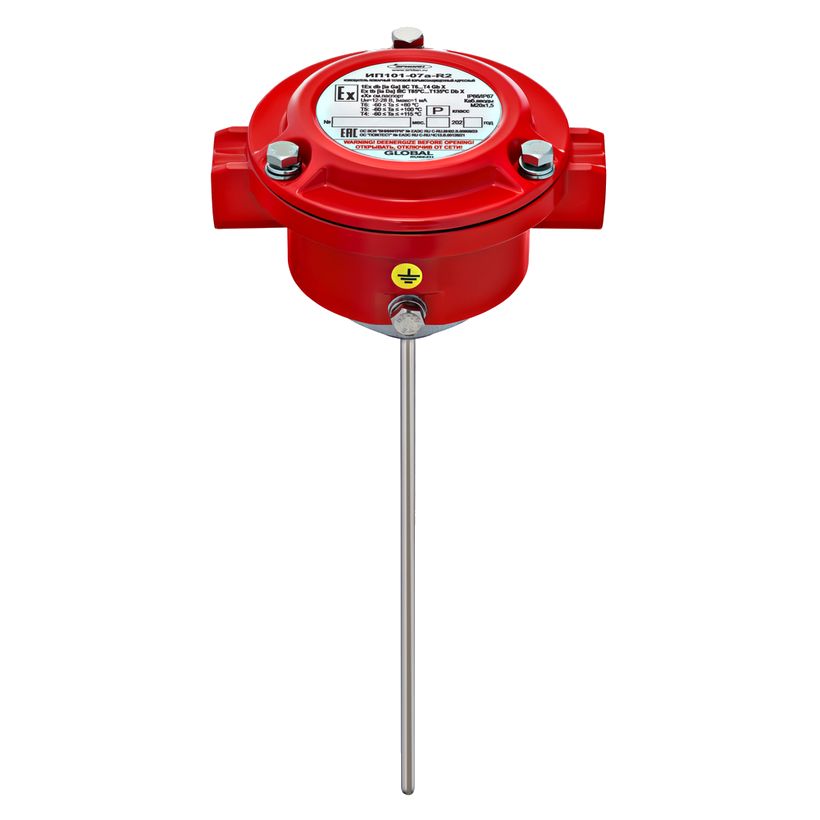

ИП101-07а-R2 вкручивается резьбой корпуса (по умолчанию М30х1,5) прямо в патрубок или фланец резервуара — чувствительный элемент в опасной зоне, клеммы под крышкой с кабельными вводами М20х1,5.
Корпус IP66/IP67 из алюминия или нержавеющей стали, маркировка 1Ex db [ia Ga] IIC…/Ex tb [ia Da] IIIC T85…T135 °C Db X. Порог задаётся классом «Р» (перестраиваемый) из меню прибора «Рубеж-Глобал» — под реальную температуру помещения.
Частые вопросы
С каким прибором работает?
С «Рубеж-Глобал» по протоколу RS-R2 и аналогами с той же поддержкой протокола.
Нужна ли поверка?
Нет: извещатель не является средством измерения и не подлежит обязательной поверке.
Можно на улицу и в шахту?
На улицу — да: УХЛ1 от −60 °С, IP66/IP67. Для рудничных выработок — исполнение с маркировкой РВ [ia Ma] I Mb.
Нюансы и грабли
- Оболочку «d» не открывать под напряжением линии; при сборке восстановить смазку ЦИАТИМ-221 на пламенном барьере, затянуть все болты крышки, а вместо второго ввода ставить только Ex-заглушку того же исполнения — «временно» выкрученный ввод обнуляет маркировку.
- Знак «X» в конце Ex-маркировки означает специальные условия эксплуатации: запрещены механические воздействия на чувствительный элемент и подводящий провод.
- С завода извещатель стоит на 90 °С (класс С) — в типовом помещении это слишком поздно; на ПНР перенастрой порог под класс по СП 484 из меню прибора.
Документация
- Рубеж — ИП101-07а-R2, РЭ 4371-008-43082497-05-06, изм. №15 (АО «Эридан», изд. 2024, СПЗ «GLOBAL»)
