Рубеж · адресные ручные пожарные извещатели и устройства дистанционного пуска во взрывозащищённом исполнении

ИП535-07еа-R2 — ручной адресный ИПР и УДП для взрывоопасных зон

Кнопка «ручной пуск» в Ex-корпусе: выдернул приводной элемент — тревога и запуск автоматики по адресной линии. Есть версии УДП под пожаротушение, дымоудаление, аварийный выход и останов.

Ручные взрывозащищённые извещатели и УДП ИП535

Модели семейства

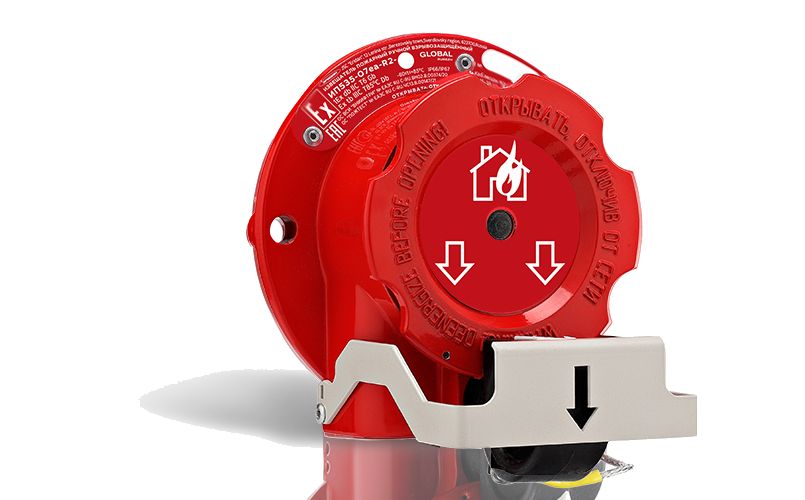

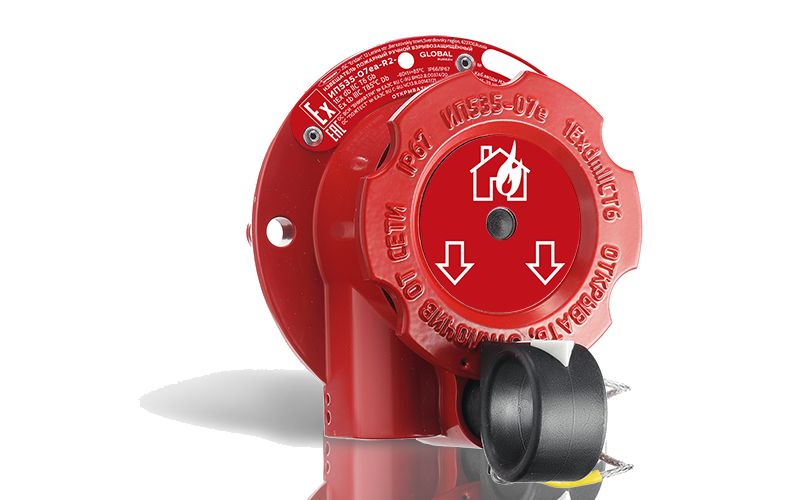

ИП535-07еа-R2-А (класс А)активация одним действием — выдернул, тревога

Активация	выдёргивание приводного элемента, запломбированного проволочной скруткой
Возврат в норму	магнитным ключом (снят RES) или автоматически (RES стоит)
Корпус	алюминий или нержавеющая сталь (индекс Н), IP66/IP67/IP69

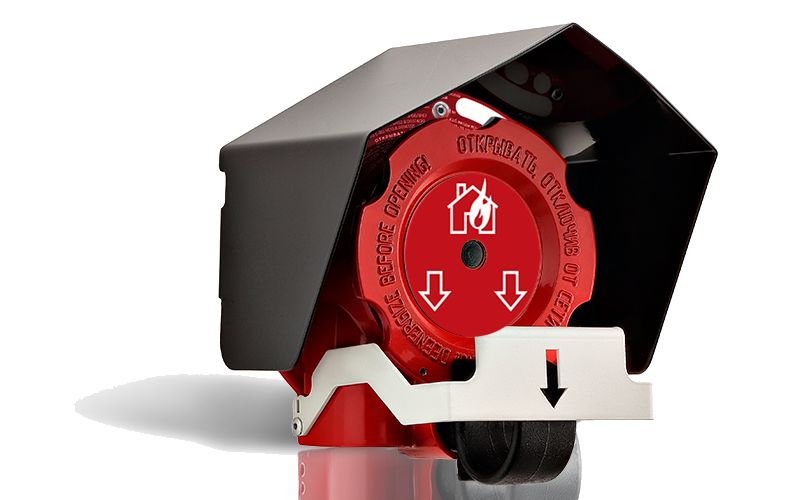

ИП535-07еа-R2-В (класс В)две ступени: сначала сменяемый элемент

Активация	сломать сменный элемент → сместить защитный → выдернуть приводной — меньше случайных сработок
Комплект	10 сменных элементов в поставке — после сработки не меняй ИПР, вставь новый элемент
Корпус	как у класса А

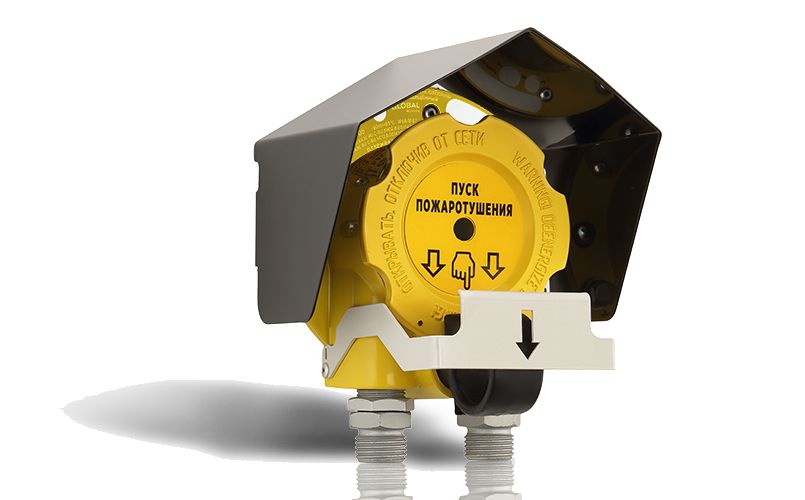

ИП535-07еа-R2-«ПУСК» (УДП)пуск автоматики, класс В

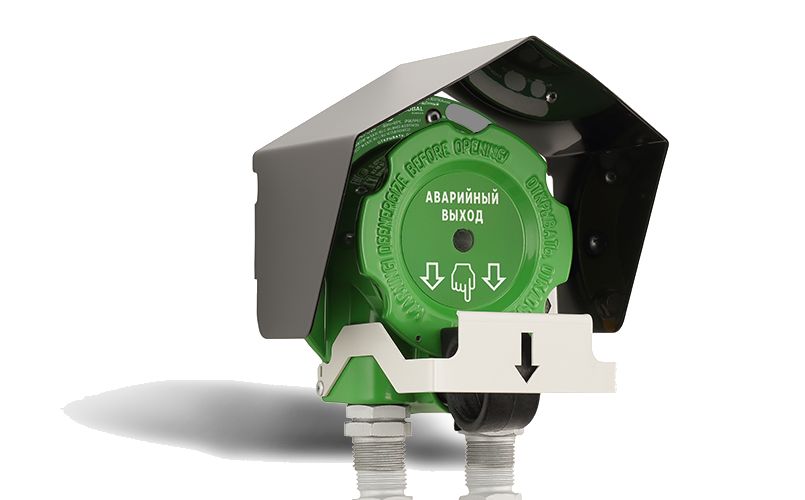

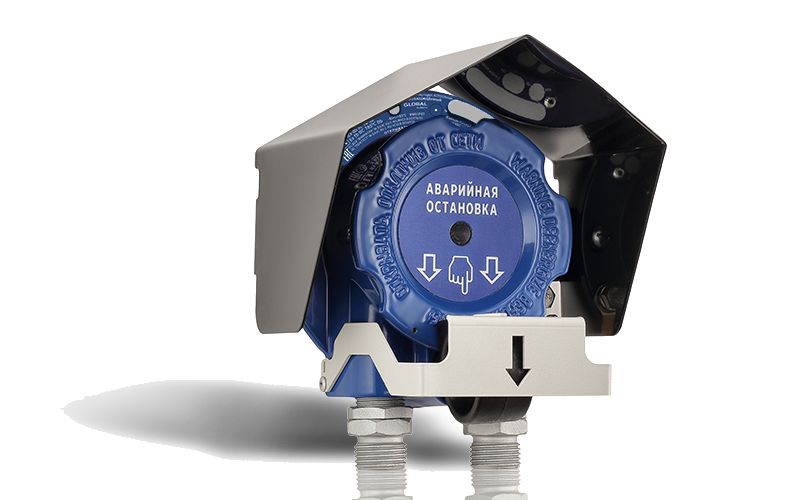

Назначения	пожаротушение (жёлтый, по умолчанию), дымоудаление (оранжевый), аварийный выход (зелёный), аварийная остановка (синий), пользовательское «ПУСК» (серый)

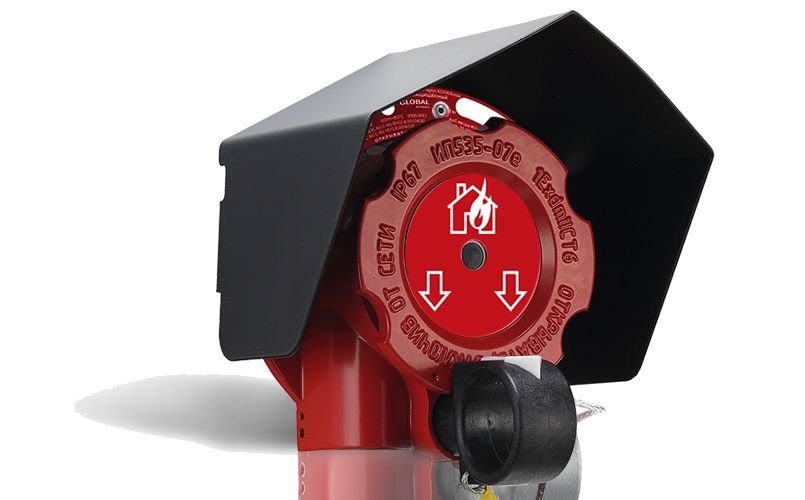

Опции	защитный козырёк СЗК, кабельные вводы КВО/КВМ, заглушки; надпись и цвет — по согласованию

Общее по линиипротокол и электрика

Прибор	«Рубеж-Глобал» и аналоги с протоколом RS-R2; 1 адрес в линии
Питание	двухпроводная АЛС 12–28 В, подключение параллельно с соблюдением полярности
Ток	норма ≤1,0 мА, «Сработал» ≤3,0 мА
Ex-маркировка	1Ex db IIC T6 Gb / Ex tb IIIC T85 °C Db; РВ-версия — Ex db I Mb
Габариты	120×135×110 мм, ≤1,0 кг
Надёжность	средняя наработка на отказ в дежурном режиме не менее 60000 ч, назначенный срок службы не менее 10 лет

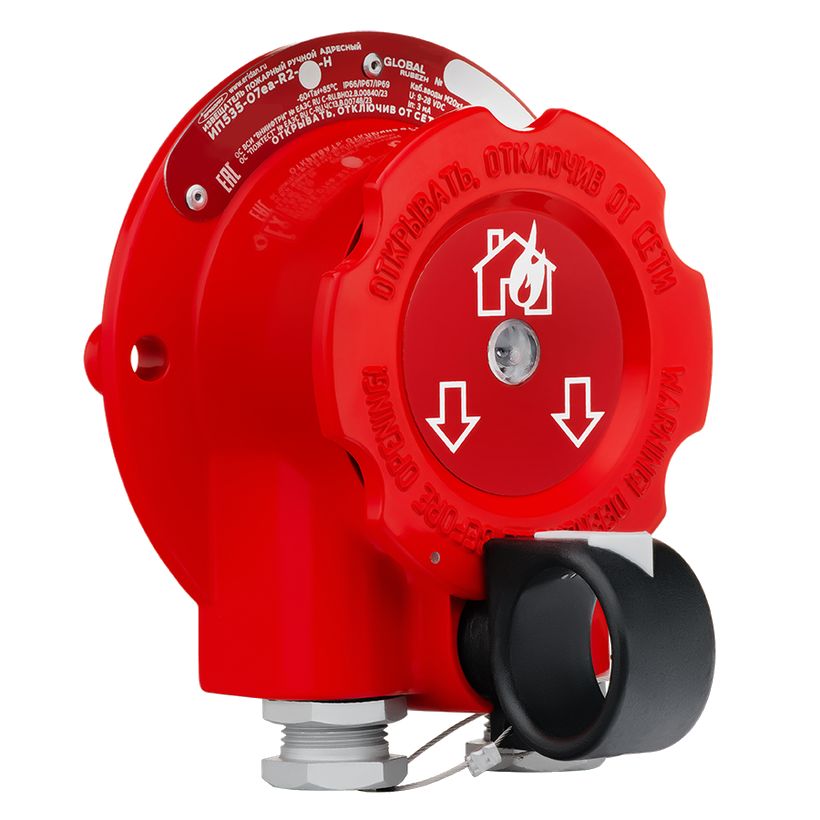

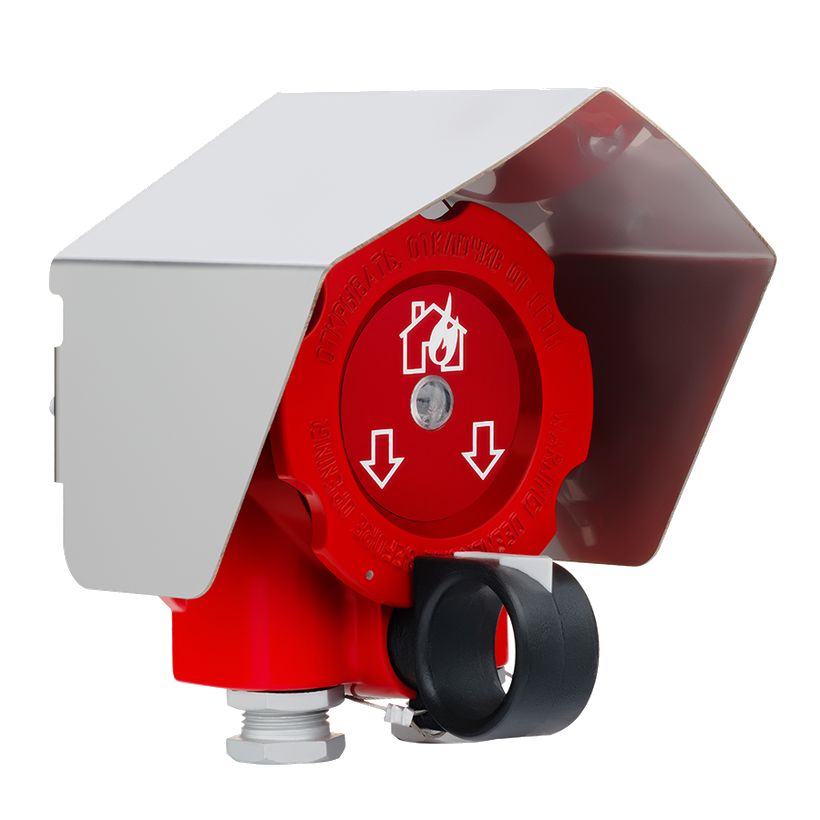

Исполнение «-О» (отдельное РЭ)общепромышленное, без взрывозащиты

Модели	ИП535-07еа-R2-А-О, -В-О, «ПУСК»-О
Отличия	та же механика и протокол, без Ex-требований по вводам и пломбировке оболочки

Как это работает и подключается

Питание и обмен — по двухпроводной АЛС приборов «Рубеж-Глобал» (протокол RS-R2); параллельно, с соблюдением полярности, один адрес на устройство.
Приводной элемент выдёргивается — извещение «Сработал»; красный светодиод часто мигает, зелёный частый мигание — норма.
Класс А: выдергивается сразу (пломба — против шалостей). Класс В и УДП: сначала ломается сменный элемент — две осознанные ступени.
Возврат в дежурный режим зависит от перемычки XP4 «RES»: снята — только магнитным ключом из комплекта (метка на корпусе); установлена — автоматом при возврате элемента в исходное положение, не ранее 10 с.
На клеммах платы два входа +1−/+2− — линия проходит через устройство сквозняком; радиальная или кольцевая топология.

Монтаж

Кабель круглый, диаметр поясной изоляции 6–12 мм, жилы 0,75–1,5 мм² (18–16 AWG); два гнезда М20×1,5 под Ex-вводы/заглушки; длинная шумная кольцевая АЛС — экранированная витая пара, экран неразрывен.
Крепление к вертикальной плоскости за корпус через два отверстия Ø9 мм; рекомендуемое положение — вводами вниз; концы оболочки кабеля выступают внутрь оболочки не менее 5 мм, штуцера затянуть и законтрить.
Крышку затянуть моментом не менее 16 Нм, зафиксировать приводным элементом от самоотвинчивания, опломбировать через отверстия в крышке; каждый ИПР заземлить внешним болтом, зажим смазать от коррозии.
Монтаж/подключение — только при снятом напряжении линии; неиспользуемое вводное устройство надёжно заглушить Ex-заглушкой.

Примеры

Насосная на сливосточном эстакаде

Обычный пластик-ИПР там живёт одну зиму. ИП535-07еа-R2 — литой алюминиевый или нержавеющий корпус, 1Ex db IIC / Ex tb IIIC, −60…+85 °С: жми в любой зоне классов 1, 2, 21, 22.

Ручной пуск газового пожаротушения

УДП ИП535-07еа-R2-«ПУСК» с жёлтым корпусом/шильдиком «ПУСК ПОЖАРОТУШЕНИЯ» — запуск АГПУ одним движением; цвет и надпись задаются назначением в обозначении при заказе.

Разблокировка аварийных выходов

УДП с зелёным шильдиком «АВАРИЙНЫЙ ВЫХОД» формирует сигнал на разблокировку дверей; синий — «АВАРИЙНАЯ ОСТАНОВКА» газа, оранжевый — дымоудаление.

Цех без взрывоопасных зон, но на морозе

Для обычных помещений есть та же линейка в общепром исполнении с индексом «-О» (ИП535-07еа-R2-А-О / -В-О) — дешевле, те же классы А/В и протокол.

Частые вопросы

Чем «ПУСК» отличается от ИПР класса В?

Механика одна (две ступени + сменный элемент), разное назначение и окраска шильдика: ИПР — ручная тревога, УДП — пуск конкретной системы (газ, дымоудаление, разблокировка выходов). УДП класса В по ГОСТ Р 53325-2012.

Можно ли ставить на улице?

Да: УХЛ1/ХЛ1, −60…+85 °С, IP66/IP67/IP69, корпуса из алюминия или нержавейки; для обычных зон — исполнение «-О».

Как проверить без срыва пломбы?

При установленной перемычке RES и подключении к прибору на ПНР проверяют по п.8.3 с последующим возвратом; в эксплуатации — контроль зелёного мигания и опрос прибором; дымовых/тепловых тестеров не требуется.

Нюансы и грабли

У класса В и УДП после сработки менять не извещатель, а сменный элемент (в поставке 10 шт.); перепутал с «ПУСК»-ом с фиксацией — привёз лишний ИПР на объект.
Перемычка XP4 «RES» решает, как сбрасывать тревогу: без неё «Сработал» висит до магнитного ключа, с ней — уходит сразу после возврата элемента. Держи запасной магнитный ключ на объекте, иначе после учения ИПР стоит в тревоге.
Кольцевую АЛС нельзя соединять с заземлёнными и иными проводящими конструкциями — частая ошибка «заземлим экран для верности»; экран витой пары остаётся экраном линии, а не защитным PE. Перед вскрытием упаковки после мороза — выдержка 4 ч при комнатной температуре.

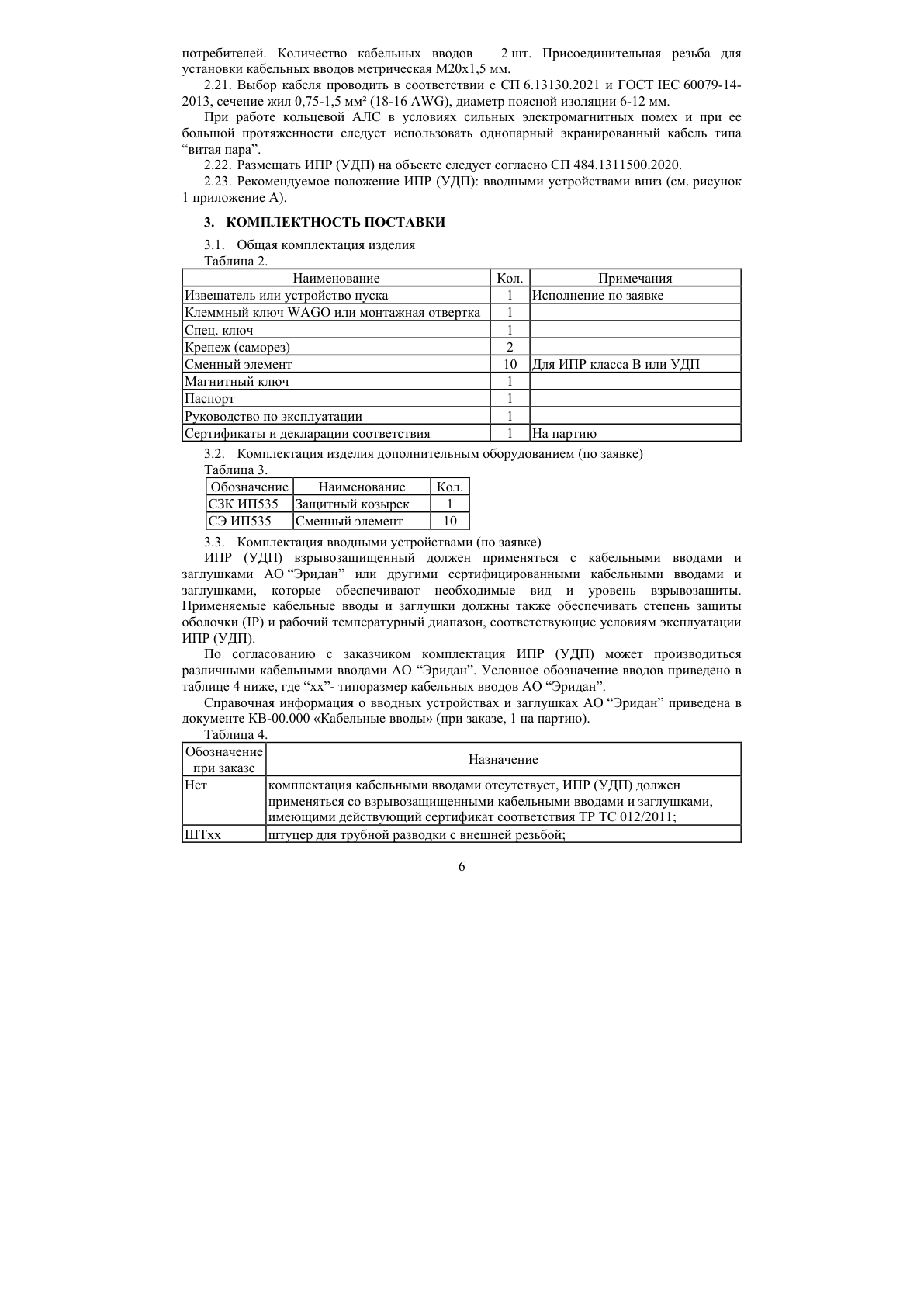

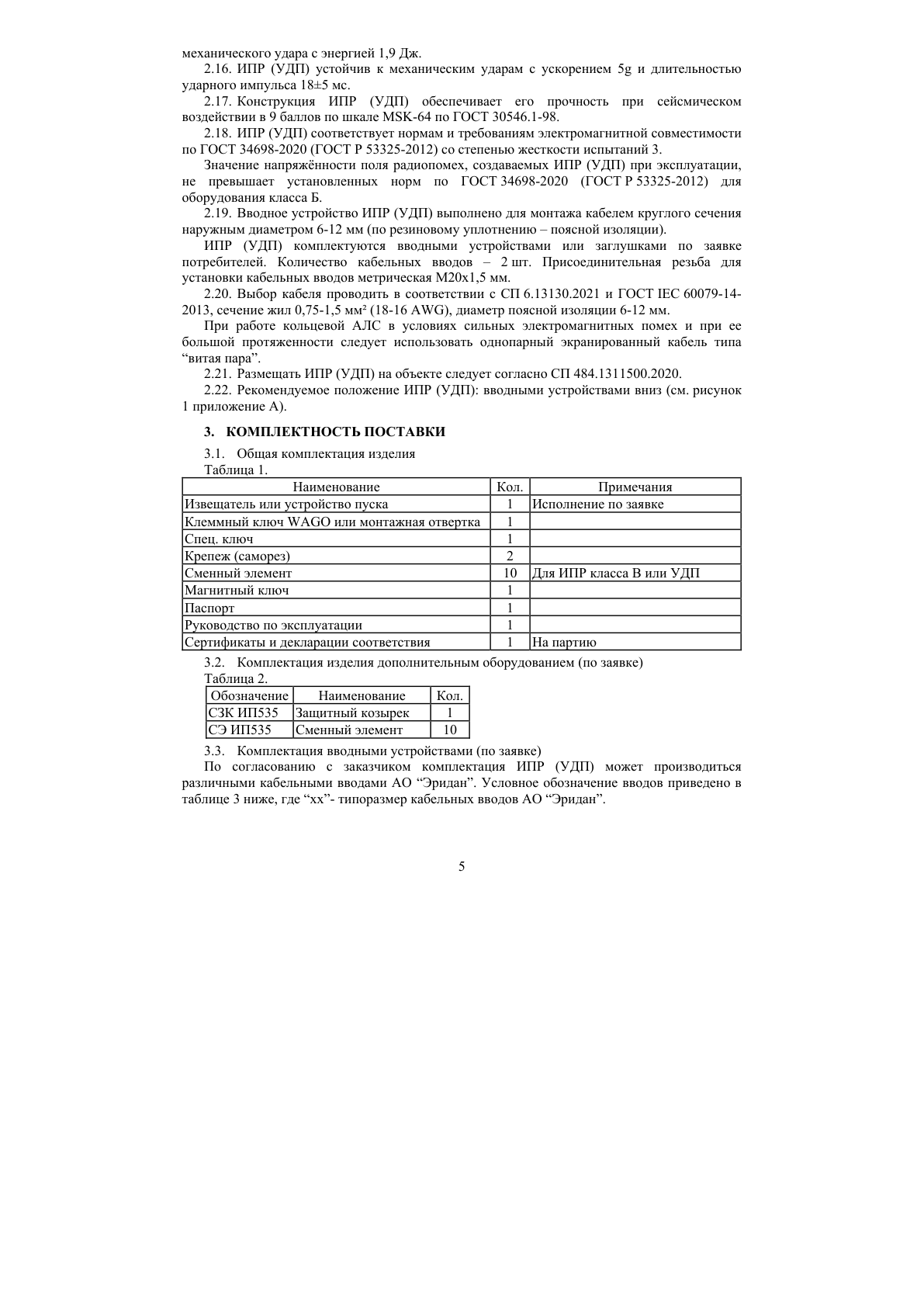

Схемы из руководства

Документация

ИП535-07еа-R2 — РЭ 4371-006-43082497-04-05, изм. №19 (АО «Эридан», изд. 2024, СПЗ «GLOBAL»).
ИП535-07еа-R2-О (общепром) — РЭ 4371-006-43082497-04-05.01.
