Рубеж · линейные дымовые пожарные извещатели
ИПДЛ-264-R3 — линейный дымовой: ИК-луч вместо десятков «точечников»
В высотном складе или тоннеле точечные ИП ставить некуда и незачем: один невидимый ИК-луч под потолком контролирует до 1350 м² и шлёт прибору и тревогу, и самодиагностику.
Модели семейства
| Расстояние до отражателя | 8–100 м, контролируемая площадь ≥ 900 м² |
| Адресов в системе | один |
| Порог срабатывания (перемычки 1–2) | затухание 17/31/42/52 % (0,8/1,6/2,4/3,2 дБ) |
| Юстировка | ±10° по вертикали, ±20° по горизонтали |
| Отражатель | 1 модуль до 50 м, 2 — до 75 м, 4 — до 100 м |
| Дальность | 8–150 м, максимальная площадь 1350 м² |
| Адресов в системе | два (излучатель и приёмник) |
| Порог срабатывания (ПОРОГ 2–3) | затухание 20/30/40/50 % (1,0/1,6/2,2/3,0 дБ) |
| Мощность излучателя (перемычки на излучателе) | OFF-OFF ≤ 20 м; ON-OFF 20–60 м; OFF-ON 60–150 м |
| Юстировка | ±5° по вертикали, ±10° по горизонтали, визир + зеркало |
Как это работает и подключается
- Блок (или пара излучатель–приёмник) посылает ИК-луч через контролирующую зону; дым под потолком ослабляет луч — приёмник сравнивает уровень с эталоном, запомненным при настройке, и при достижении порога даёт «Пожар».
- Питание и обмен — по двухпроводной АЛС 24–36 В без учёта полярности; «одиночка» занимает один адрес, двухпозиционный — два (по устройству на блок).
- Самодиагностика: «Неисправность» при прерывании луча дольше 20–30 с, при загрязнении оптики (предел компенсации 2,8 дБ / 48 %), при выходе питания за пределы; кратковременные помехи (проехал погрузчик) в тревогу не превращаются.
- Адрес задаётся программатором ПКУ-1-R3 или прибором «R3-Рубеж-2ОП»/«Рубеж-2ОП» прот.R3 (через АЛСТ/АЛС1 или кнопкой ТЕСТ на месте), хранится в энергонезависимой памяти; настройки прибор переписывает из конфигурации FireSec сам.
- У индикатора свои сигналы: мигание раз в 5 с — дежур, 2 раза в с — пожар, не горит — связи с прибором нет; кнопка ТЕСТ ищет адрес в линии.
- При приёмнике/в моноблоке есть видеовыход (клеммы ВИД + внешние 12 В на ПИТ): к монитору — юстировка по картинке отражателя и числам уровня сигнала; без монитора — по линейке зелёных светодиодов и вольтметру на колодке «К».
Монтаж
- Помещения высотой до 21 м; оптическая ось — 0,1–0,6 м от перекрытия (ниже — только по СП 484.1311500.2020), не ближе 0,5 м до труб, светильников и прочего; от оси до стены ≤ 4,5 м, между осями соседних извещателей ≤ 9 м и не менее 2,5/3,5 м при расстоянии извещатель-отражатель(приёмник) 8–50/50–75 м; на 75–100 м (264/1) — не менее 4,5 м, на 75–150 м (264/2) — не менее 5,0 м.
- Крепить на капитальные стены, балки, колонны с жёстким основанием; в комплекте — кронштейны под двутавровую балку и поворотные КП-3467/КП-3448. ЗАПРЕЩЕНА установка на сэндвич-панели и вибрирующие конструкции (профнастил, алюминиевые ангары) — улетит соосность, полетят ложняки.
- Площадь отражателя по дистанции: 1 базовый модуль (100×100 мм) до 50 м, 2 — до 75 м, все 4 — до 100 м (для 264/1). Отражатель и блок — на одинаковых расстояниях от потолка и стены; у 264/2 угол между плоскостями оснований не более 6,5°, при перекосе >30° — угловой кронштейн (отдельно).
- Где возможна механопорча (погрузчики) — защитный кожух из принадлежностей; после транспортировки при минусовой температуре выдержать ≥ 4 ч в упаковке при комнатной.
Примеры

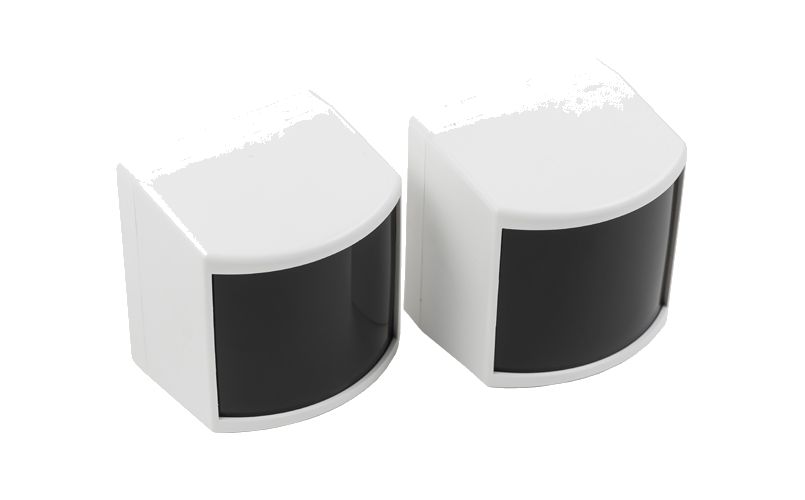

Один ИПДЛ-264/2-150-R3 на пролёт до 150 м заменяет сотни точечников; оптическая ось — 0,1–0,6 м от перекрытия.
ИПДЛ-264/1-100-R3: в одну позицию стал блок, напротив — отражатель из комплекта; кабель только к одному блоку, отражатель питания не требует.
Обе стены оцинкованы/зеркальные — однопозиционный не ставится вообще: луч «поймает» балку или стену. Берите двухпозиционный 264/2.
Протяжённая зона без промежуточных опор — дальность 8–150 м у двухпозиционной версии, адресно-аналоговый контроль запылённости оптики.
Частые вопросы
Чем проверить срабатывание без дыма?
Светонепроницаемой перегородкой: перекрыть луч на 5–10 с — «Пожар», удерживать > 20–30 с — «Неисправность». Такую проверку по РЭ можно делать, только если с извещателя НЕ висит управление пожаротушением и СОУЭ, чей ложный пуск недопустим.
С какими приборами работает?
ППКОПУ «R3-Рубеж-2ОП» / «Рубеж-2ОП» прот.R3 и контроллеры адресных устройств «R3-Рубеж-КАУ2»/«Рубеж-КАУ2» прот.R3; конфигурация — приложение «Администратор» FireSec.
Как узнать, что оптика загрязнилась?
Адресно-аналоговая самодиагностика: извещатель компенсирует загрязнение оптики до 2,8 дБ (48 %) и при достижении предела или росте плотности быстрее 0,268 дБ за 30 мин шлёт «Неисправность» — обслуживание планируете по факту, а не вслепую. Оптику чистят мягкой тканью с водой — только при отключённом пожаротушении: протирка луча может вызвать «Пожар».
Нюансы и грабли
- Юстировать строго на максимум сигнала: «ловля до первого появления» настраивает на край диаграммы — малейшая подвижка здания даст то ложный «Пожар», то слепоту к реальному дыму (в РЭ этому посвящены рисунки 11–13). При повторной юстировке или увеличении дистанции обязательно сбрасывайте питание — иначе автоусиление «помнит» старое расстояние.
- Финал настройки — гонка на 50 секунд: после перевода переключателя режима в OFF надо успеть надеть крышку (сначала мигание 4 Гц 35 с, потом 10 Гц 15 с), затем 10–40 с извещатель запоминает «чистую среду» — нельзя отключать питание и перекрывать луч. Сорвали — начинайте заново. Во время автонастройки держите рации выключенными: помехи уводят порог вплоть до отказа устройства.
- После настройки проверьте, что луч идёт от отражателя, а не от балки/воздуховода: плавно перекройте отражатель — должен быть «Пожар», полностью — «Неисправность». Нет — в помещении нужна двухпозиционная версия. Та же логика со стенами: зеркальные/глянцевые поверхности ловят паразитные отражения, при L < 20 м делайте тестовую установку комплекта.

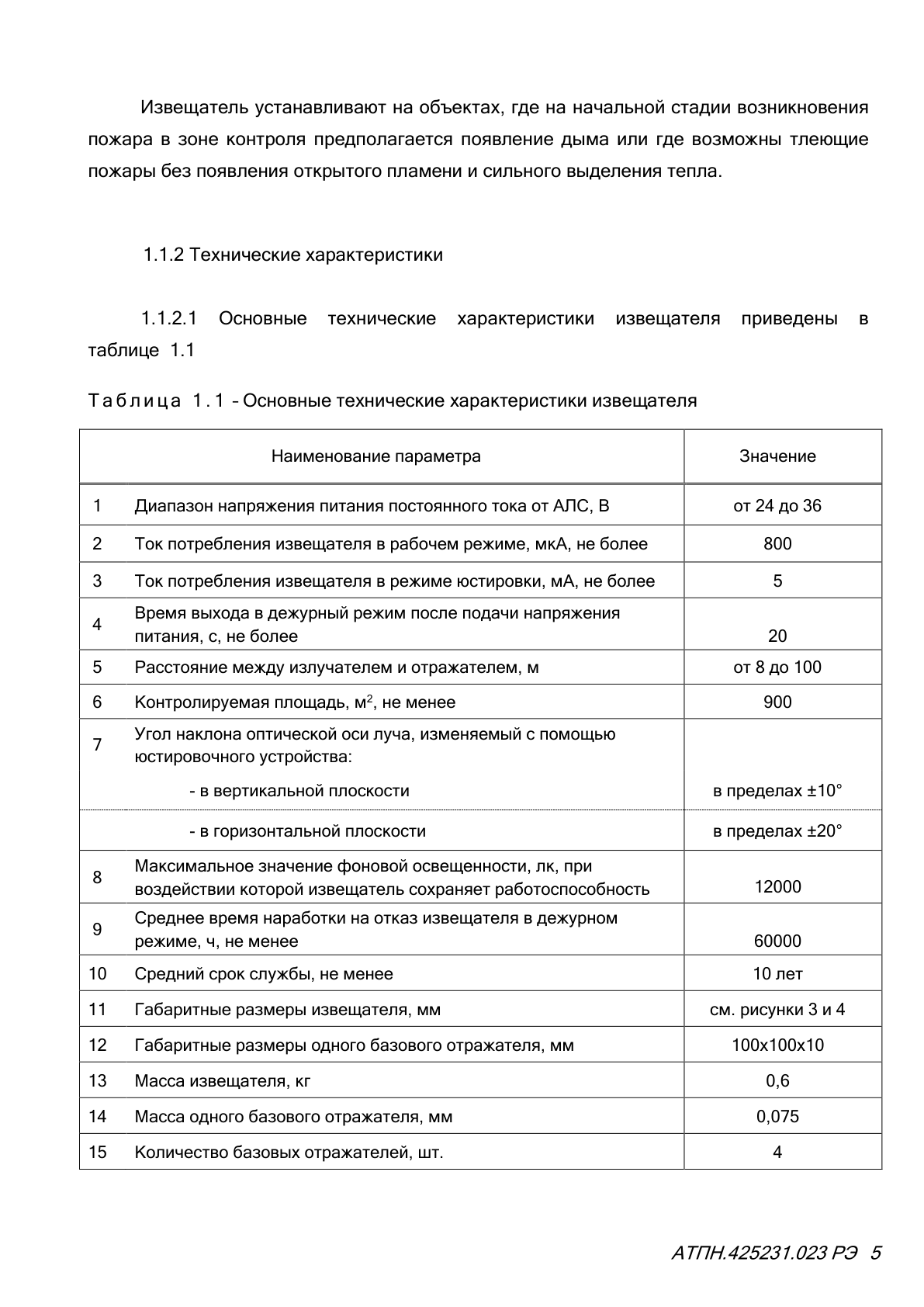

Схемы из руководства
Документация
- ИПДЛ-264/1-100-R3 — РЭ АТПН.425231.023 (ред. 6); ИПДЛ-264/2-150-R3 — РЭ АТПН.425231.020 (ред. 8). Изготовитель — ООО «НПФ «Полисервис», бренд «Рубеж».
