Рубеж · линейные дымовые пожарные извещатели
ИПДЛ-249/1-50/-75/-100-R2 — однопозиционные линейные дымовые для «Рубеж-Глобал»
Один ИК-луч под потолком вместо ряда точечных извещателей: отражатель из 1, 2 или 4 базовых модулей, дальность 50, 75 или 100 м, провод к одному блоку. Протокол RS-R2, с R3 несовместим.
Модели семейства
ИПДЛ-249/1-50-R2 (ИП 212-249)однопозиционный, работает с отражателем из 1 базового модуля, дальность 8–50 м
| Прибор/протокол | ППКОПУ «Рубеж-Глобал» или аналогичный с поддержкой протокола «RS-R2» в составе СПЗ «GLOBAL»; один адрес, полярность соблюдать |
| Питание от АЛС | постоянное 12–28 В, ток в рабочем режиме ≤1,5 мА, в режиме юстировки ≤6 мА |
| Питание подогрева (отдельная линия) | постоянное 10–30 В, ток узла подогрева ≤250 мА |
| Дальность/площадь | 8–50 м между извещателем и отражателем; контролируемая площадь не менее 450 м² |
| Юстировка | ±10° по вертикали, ±20° по горизонтали |
| Оболочка/среда | IP65; от −20 до +70 °С (с подогревом — до −35 °С), влажность до 93 % при +40 °С, максимальная фоновая освещённость 12000 лк |
| Габариты/масса | извещатель 199×144×90 мм, 0,6 кг; отражатель 100×100×10 мм, 0,075 кг; в комплекте 1 отражатель |
| Надёжность | наработка на отказ не менее 60000 ч, срок службы 10 лет |
| Время выхода в дежурный режим после «Сброс» | не более 20 с |

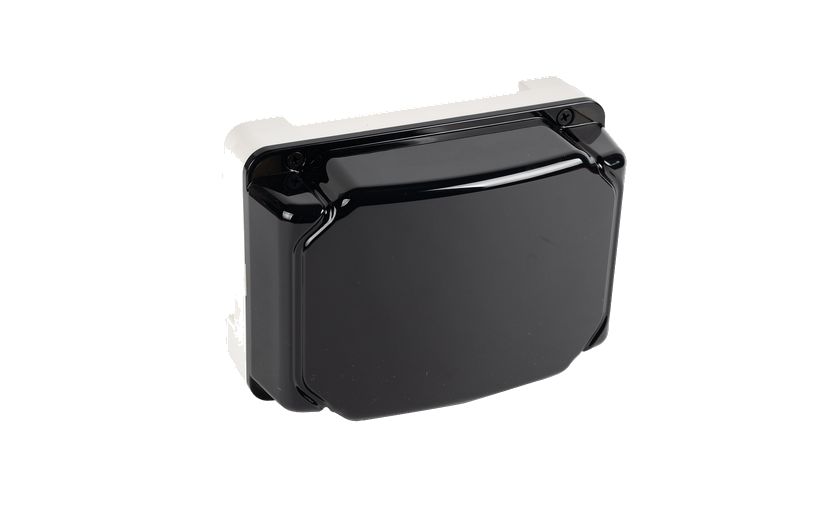

ИПДЛ-249/1-75-R2 (ИП 212-249/10)однопозиционный, работает с отражателем из 2 базовых модулей Д-I/4р
| Обозначение | ИП 212-249/10 |
| Прибор/протокол | ППКОПУ «Рубеж-Глобал» или аналогичный с поддержкой протокола «RS-R2» в составе СПЗ «GLOBAL» |
| Классификация по ГОСТ 34698-2020 | по обмену с ППКОПУ — пороговый; по возможности установки адреса — адресный |
| Комплект отражателей | Д-I/4р — 2 шт, кольца ослабляющие — 4 шт |
| ТУ / версия ПО / гарантия | АТПН.425231.020 ТУ; версия ПО 01; гарантийный срок 36 месяцев с даты выпуска |
ИПДЛ-249/1-100-R2 (ИП 212-249/20)однопозиционный, работает с отражателем из 4 базовых модулей
| Прибор/протокол | ППКОПУ «Рубеж-Глобал» или аналогичный с поддержкой протокола «RS-R2» в составе СПЗ «GLOBAL»; один адрес, полярность соблюдать |
| Питание от АЛС | постоянное 12–28 В, ток в рабочем режиме ≤1,5 мА, в режиме юстировки ≤6 мА |
| Питание подогрева (отдельная линия) | постоянное 10–30 В, ток узла подогрева ≤250 мА |
| Дальность/площадь | 8–100 м между извещателем и отражателем; контролируемая площадь не менее 900 м² |
| Порог срабатывания (переключатели 1–2) | затухание 17/31/42/52 % (0,8/1,6/2,4/3,2 дБ), рекомендуемая дальность 8–20/10–30/15–50/30–100 м соответственно |
| Юстировка | ±10° по вертикали, ±20° по горизонтали |
| Оболочка/среда | IP65; от −20 до +70 °С (с подогревом — до −35 °С), влажность до 93 % при +40 °С |
| Габариты/масса | извещатель 199×144×90 мм, 1,05 кг; один базовый отражатель 100×100×10 мм, 0,075 кг; в комплекте 4 отражателя |
| Надёжность | наработка на отказ не менее 60000 ч, срок службы 10 лет |
| Время выхода в дежурный режим после «Сброс» | не более 20 с |
Как это работает и подключается
- Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приёмником; при задымлении луч слабеет, уровень сравнивается с эталоном, записанным при настройке, и при достижении порога формируется «Пожар», который передаётся на ППКОПУ по АЛС.
- «Неисправность» формируется при уровне сигнала ниже допустимого, при прерывании луча дольше 20 с, при загрязнении оптики выше нормы (предел компенсации 2,8 дБ / 48 % при скорости изменения плотности среды не более 0,268 дБ за 30 мин) или при выходе питания за пределы.
- У модели -100-R2 площадь отражателя подбирается по дальности: один базовый модуль — до 50 м, два — до 75 м, все четыре из комплекта — до 100 м.
- Индикация: нет связи с ППКОПУ — индикатор не светится; дежурный режим — мигание раз в 3 с; «Пожар» — мигание раз в секунду; «Тест» — непрерывное свечение; «Неисправность» — двойное проблескивание раз в 3 с.
- Адрес назначается автоматически по адресной линии связи; конфигурация (в т.ч. параметры извещателя) создаётся в приложении «Администратор Глобал» ПО GLOBAL «Монитор» и переписывается в память извещателя при подключении к системе.
- Юстировка выполняется по монитору (подключается к клеммам ВИД) или по светодиодным индикаторам уровня сигнала на плате; после установки крышки извещатель 10–40 с запоминает уровень «чистой среды» — в это время луч перекрывать запрещено.
Монтаж
- Для помещений высотой до 21 м; оптическая ось — 0,1–0,6 м от уровня перекрытия (ниже — только по СП 484.1311500.2020); расстояние от оси до стены не более 4,5 м, между оптическими осями соседних извещателей — не более 9,0 м и не менее 2,5/3,5/4,5 м при дальности 8–50/50–75/75–100 м.
- Извещатель и отражатель — на капитальных стенах, балках, колоннах с жёстким креплением, на равном расстоянии от потолка и ближайшей стены. Запрещена установка на сэндвич-панели.
- Не устанавливать отражатель на зеркальную или оцинкованную поверхность; если одна из стен отражающая — на неё ставится блок ИПДЛ, отражатель — на матовую противоположную стену. Обе стены зеркальные — однопозиционный извещатель не ставить, нужен двухпозиционный.
- Юстировку начинают с направления оптической оси на отражатель; после настройки перекройте отражатель частично — должен быть «Пожар», полностью — «Неисправность»; при их отсутствии сигнал идёт от балки или другой отражающей конструкции — нужен двухпозиционный извещатель.
- При настройке и автоматической регулировке усиления запрещено пользоваться радиостанциями и другой аппаратурой, создающей помехи — вплоть до выхода извещателя из строя.
Примеры
Склад, тоннель, актовый зал
Извещатель и отражатель — на противоположных стенах под потолком; у модели -100-R2 дальность 8–100 м, контролируемая площадь не менее 900 м². Провод линии связи подключается только к блоку — отражатель питания не требует.
Мороз без отопления
Есть отдельная линия питания подогрева (10–30 В, ток узла подогрева ≤250 мА) — извещатель сохраняет работоспособность при температуре до минус 35 °С (без подогрева — только до минус 20 °С).
Настройка порога под условия объекта
Два переключателя на плате задают один из четырёх порогов затухания луча (17/31/42/52 %) и рекомендуемую дальность до отражателя — у модели -100-R2 от 8 до 100 м.
Частые вопросы
Чем отличается от опубликованного ИПДЛ-264-R3?
Другой протокол: 249/1-R2 работает с «Рубеж-Глобал»/RS-R2, а опубликованная линейка — с линией R3. Разные модельные номера, меньшая максимальная дальность (100 м у однопозиционного 249/1) и отдельная линия подогрева для работы до минус 35 °С.
Нужно ли обслуживание, если нет сигналов о неисправности?
Специального ТО не требуется в течение всего срока службы; профилактика — удаление пыли с корпуса и очистка оптики мягкой влажной тканью, без применения растворителей, только при отключённой системе пожаротушения.
Нюансы и грабли
- Протокол «RS-R2»/«Рубеж-Глобал» — с линией R3 (приборы «R3-Рубеж-2ОП», «Рубеж-КАУ» прот. R3) не совместим; путать с ИПДЛ-264-R3 не стоит, это разные линейки.
- Установка над дверьми, окнами, выходами на улицу и холодильными камерами может дать ложную «Пожар»: поток воздуха с улицы образует облако пара, которое ослабляет луч так же, как дым.
- Очистка оптики может вызвать ложное срабатывание — делать только при отключённой системе пожаротушения, аккуратно, чтобы не сбить настройку и не поцарапать светофильтр.
- Перед повторной юстировкой или при увеличении дальности до отражателя обязательно сбросить питание — иначе автоматическая регулировка усиления «помнит» старое расстояние.
Документация
- Рубеж — ИПДЛ-249/1-100-R2, РЭ АТПН.425231.026, ред. 4
- Рубеж — ИПДЛ-249/1-50-R2, паспорт АТПН.425231.024, ред. 2
- Рубеж — ИПДЛ-249/1-50-R2, РЭ АТПН.425231.024, ред. 4
- Рубеж — ИПДЛ-249/1-75-R2, паспорт АТПН.425231.025, ред. 2
- Рубеж — ИПДЛ-249/1-100-R2, паспорт АТПН.425231.026, ред. 2
