Рубеж · адресные извещатели пламени, взрывозащищённые и общепромышленные, протокол RS-R2
ИПП-07еа-R2 «Гелиос» — адресный извещатель пламени для линии «Рубеж-Глобал»
Взрывозащищённый извещатель пламени ИК или ИК/УФ на линии RS-R2: ловит мерцание 1,5–5 Гц, логика «И»/«ИЛИ» каналов режет ложные срабатывания. Есть исполнение «-О» без взрывозащиты.
Модели семейства
| Канал | 3 ИК-приёмника: опорные 4,0 мкм и 5,0 мкм, измерительный 4,4 мкм; частота мерцания пламени (1,5–5) Гц |
| Чувствительность | дальность обнаружения ТП-5 (н-гептан) и ТП-6 (этанол) — не менее 25 м; угол обзора не менее 90°; время срабатывания не более 5/10 с |
| Взрывозащита | 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X (алюминиевый корпус); РВ Ex db I Mb X (нержавеющий корпус, для угольных шахт) |
| Проверка фонарём | дальность воздействия тестового фонаря «Тюльпан ТФ-2 Ex» — до 1,5–2,0 м |

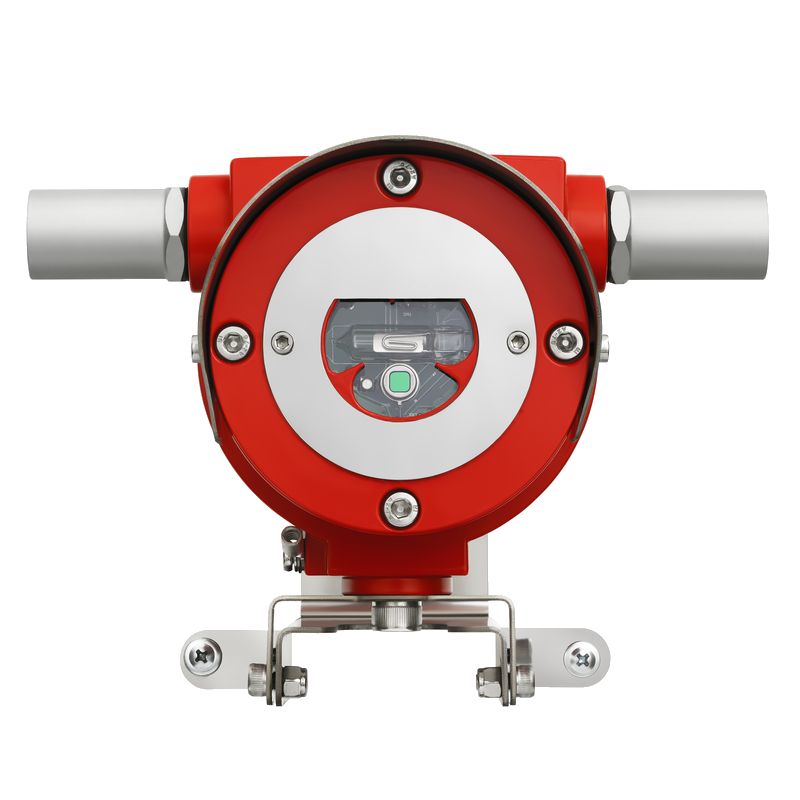

| Канал | ИК 4,3 мкм + УФ (185–260) нм; логика «И» (по умолчанию), «ИЛИ», только ИК или только УФ — настраивается в «Глобал Монитор» |
| Чувствительность | дальность ТП-5/ТП-6 не менее 25 м; без ложных срабатываний при люминесцентной лампе до 2500 лк, лампе накаливания до 250 лк |
| Проверка фонарём | дальность воздействия тестового фонаря «Тюльпан ТФ-2 Ex» — до 4,0 м |
| Модели | ИПП-07еа-R2-330-1-О, ИПП-07еа-R2-329/330-1-О |
| Отличие | та же оптика и протокол RS-R2, без средств взрывозащиты, без требований к сертифицированным кабельным вводам и пломбировке |
| Прибор | ППКиУП «Рубеж-Глобал» или аналог с протоколом RS-R2; двухпроводная АЛС радиальная или кольцевая, извещатели подключаются параллельно с соблюдением полярности; в системе занимает 1 адрес |
| Питание | интерфейсная плата — от АЛС (12–28) В; функция подогрева оптики — отдельная двухпроводная линия 24 В DC (диапазон 9–28 В) |
| Ток | от АЛС в режиме «Норма»/«Сработал» не более 4,0 мА, в «Неисправность»/«Запылённость оптики» не более 10,0 мА; в режиме «Подогрев» от источника 24 В — не более 0,2 А |
| Корпус/среда | IP66/IP67; без подогрева −40…+75 °C, с подогревом −60…+75 °C; влажность 100 % при ≤+25 °C или 95 % при ≤+40 °C без конденсации |
| Габариты/масса | 146×105×120 мм (с козырьком, без кронштейна и вводов), не более 1,6 кг |
| Надёжность | наработка на отказ не менее 60000 ч, срок службы не менее 10 лет; время готовности к работе после подачи напряжения АЛС не более 15 с |
| Кабель/ввод | круглого сечения ⌀6–12 мм, жилы 0,75–1,5 мм² (18–16 AWG), резьба ввода М20×1,5, максимум 2 кабельных ввода |
Как это работает и подключается
- Извещатель распознаёт пламя по электромагнитному излучению: «3 ИК» — три ИК-приёмника (4,0/4,4/5,0 мкм), «ИК/УФ» — ИК 4,3 мкм плюс УФ 185–260 нм; частота пульсации пламени (1,5–5) Гц отсекает большинство помех.
- Логика включения каналов «ИК/УФ»-версии настраивается в ПО «Глобал Монитор»: «И» — оба канала одновременно (самая помехозащищённая, по умолчанию), «ИЛИ» — любой из каналов, а также раздельное включение только ИК или только УФ.
- Режимы работы: «Норма» (дежурный), «Внимание» (обнаружен признак пожара), «Сработал» (порог превышен; автоматический возврат в дежурный режим не ранее чем через 10 с после прекращения воздействия), «Неисправность» / «Запылённость оптики» — по встроенному источнику тестового излучения.
- Функция подогрева оптики расширяет рабочий диапазон температур до −60 °C, но требует отдельную двухпроводную линию питания 24 В в дополнение к самой АЛС.
- Дистанционный тест — кнопка SB1 «TEST» на плате: включается зелёный индикатор извещателя и сообщение «Тест» на приборе.
Монтаж
- Кронштейн крепить на жёсткое основание (стена, балка, перекрытие), не подверженное вибрации; оптическую ось ориентировать в сторону наиболее вероятного очага, наклон к земле — не менее 10°.
- Кабель ⌀6–12 мм заводится в кабельные вводы М20×1,5 (максимум 2 ввода), жилы сечением не менее 0,75 мм²; неиспользуемый ввод обязательно заглушить.
- Подключение к АЛС — только при полностью обесточенной линии; крышку затягивать моментом не менее 16 Нм, фиксировать проволочной скруткой и пломбировать (для взрывозащищённого исполнения).
- Каждый извещатель заземлить отдельным медным проводом сечением не менее 1,5 мм (по диаметру) на внешний зажим корпуса.
- После хранения или перевозки при отрицательных температурах выдержать не менее 4 ч при комнатной температуре перед включением.
- Не размещать извещатель ближе 0,3 м от держателя люминесцентного светильника, находящегося в поле его зрения; при электродуговой сварке ближе 5 м систему рекомендуется отключать.
Примеры
«Гелиос-3 ИК» по трём ИК-каналам (4,0/4,4/5,0 мкм) обнаруживает углеводородное пламя на дистанции не менее 25 м по тестовым очагам ТП-5/ТП-6.
Исполнение с алюминиевым корпусом несёт маркировку 1Ex db IIC T6 Gb X, «-Н» (нержавейка) — то же плюс РВ Ex db I Mb X для угольных шахт и рудников.
Исполнение «-О» (ИПП-07еа-R2-330-1-О / -329/330-1-О) — та же оптика и протокол, но без средств взрывозащиты.
Вне взрывоопасной зоны — зажжённая спичка, зажигалка или свеча на 0,5–1,0 м; во взрывоопасной — только сертифицированный тестовый фонарь «Тюльпан ТФ-2 Ex».
Частые вопросы
Чем отличаются «3 ИК» и «ИК/УФ»?
«3 ИК» — три ИК-приёмника (4,0/4,4/5,0 мкм), только углеводородное пламя. «ИК/УФ» — ИК (4,3 мкм) плюс УФ (185–260 нм) с настраиваемой логикой «И»/«ИЛИ», и у него больше дальность действия тестового фонаря (до 4 м против 1,5–2 м у «3 ИК»).
Можно взять без взрывозащиты?
Да, есть общепромышленное исполнение «-О» (ИПП-07еа-R2-330-1-О и -329/330-1-О) — та же оптика и протокол RS-R2, без Ex-требований к вводам и пломбировке.
Как проверить работоспособность на объекте?
Кнопкой SB1 «TEST» на плате (режим «Тест») либо тестовым источником пламени: вне взрывоопасной зоны — спичка, зажигалка или свеча на 0,5–1,0 м, во взрывоопасной — только сертифицированный фонарь «Тюльпан ТФ-2 Ex».
Нюансы и грабли
- «Гелиос-3 ИК» не годится для веществ без углерода (водород, тлеющий очаг без открытого пламени) — только для углеводородного пламени; РЭ прямо это оговаривает.
- Логика «И» (по умолчанию, самая помехозащищённая) запрещена РЭ для обнаружения горения материалов, не содержащих углерод, — в этом случае нужна другая логика каналов.
- Ремонт, связанный со взрывозащитой, — только на предприятии-изготовителе АО «Эридан»; на месте эксплуатации извещатель не чинится и не вскрывается для ремонта.
- Во взрывоопасной зоне тестировать открытым пламенем запрещено — только сертифицированным имитатором («Тюльпан ТФ-2 Ex»).
- Исполнения различаются не только оптикой: «-А» (алюминий) и «-Н» (нержавейка, плюс РВ-маркировка для шахт) — разная Ex-защита; «-О» — вообще без взрывозащиты, для общепромышленных зон.
Документация
- АО «Эридан» (для системы «Рубеж-Глобал», протокол RS-R2) — ИПП-07еа-R2 «Гелиос», паспорт/РЭ ПС 4371-017-43082497-14-05 (ред. 7.2 от 09.06.2025)
