Рубеж · ручные пожарные извещатели адресные

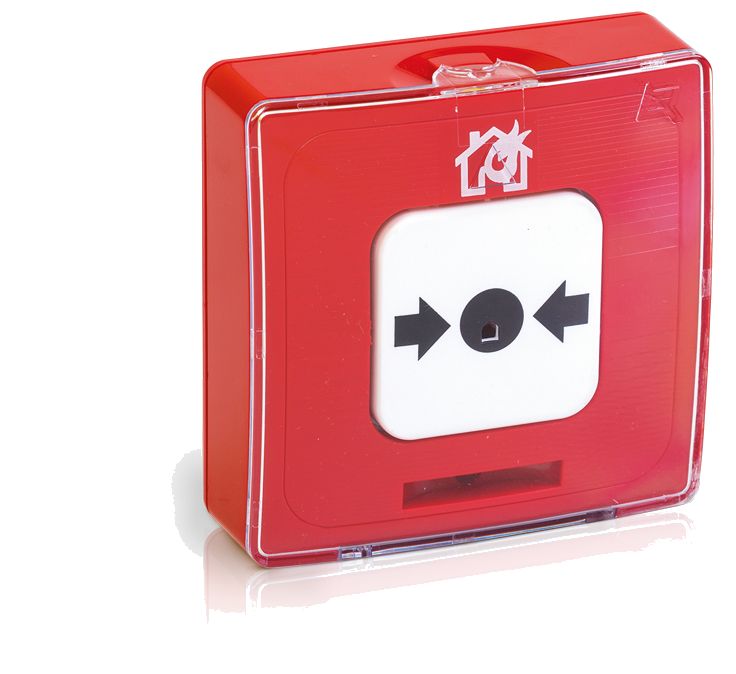

ИПР 513-12 / ИПР 513-12ИКЗ — «ручники» Рубеж на адресной линии «Глобал»
Кнопка тревоги на адресной линии интегрированной системы «Глобал»: базовое исполнение занимает один адрес, ИКЗ-версия вдобавок сама отрезает неисправный участок при КЗ в АЛС.
Модели семейства
| Совместимость | интегрированная система «Глобал» (адресная линия связи АЛС) |
| Напряжение АЛС | работоспособен при 12–28 В |
| Ток дежурный | не более 0,41 мА |
| Мощность | не более 7 мВт |
| Адрес | один |
| Усилие на кнопке | свыше 25 Н |
| Габариты / масса | 88×86×48 мм / не более 0,1 кг |
| Среда | −20…+70 °С, до 93 % вл. без конденсата, IP41 |
| Надёжность | наработка ≥ 60 000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥ 0,98 |
| Совместимость | ППКПУ «Рубеж-Глобал» (адресная линия) |
| Напряжение АЛС | работоспособен при 12–28 В |
| Ток дежурный | не более 1,5 мА |
| Ток отсечки изолятора | 150±40 мА при 17 В; 220±40 мА при 24 В |
| Размыкание при КЗ | не более 0,01 с; перезапуск каждые 30±5 с |
| Адрес | один |
| Усилие на кнопке | свыше 25 Н |
| Среда | −20…+70 °С, до 93 % вл., IP41 |
Как это работает и подключается
- Питание и передача «Пожар» — по двухпроводной АЛС прибора «Рубеж-Глобал»; занимает один адрес.
- Нажатие кнопки (>25 Н) формирует сигнал «Сработка», кнопка остаётся нажатой, визуально подтверждается жёлтым флажком; сброс — только возвратом ключом в отверстие по центру кнопки.
- Встроенный изолятор при КЗ или повышенном токе разрывает связь между клеммниками АЛС1 и АЛС2 (≤0,01 с) и автоматически пытается перезапустить отключённый участок каждые 30±5 с; при восстановлении прибор пишет в журнал об устранении неисправности.
- Состояние показывается оптическим индикатором: дежурный — вспышка раз в 3 с, «Пожар» — раз в 1 с, «КЗ АЛС» — двойные вспышки; проверка связи — оптическим тестером ОТ-1 перпендикулярно плоскости установки.
- Индикация «Сработка» приоритетнее индикации КЗ: сорванный ручник виден всегда, даже если его сегмент изолирован.
- Плата на основании защищена лаком («Серия М») от влаги; демонтаж платы с основания запрещён.
Монтаж
- Вертикальная поверхность (стена, перегородка), рекомендуемая высота 1,5–1,6 м от пола, материал основания — негорючий.
- Основание крепится двумя шурупами ∅4 мм на дюбелях по разметке; провода АЛС заводятся через прямоугольное отверстие основания.
- Кабель АЛС — экранированный, сечение 0,35–1 мм²; экран подключать на «−» АЛС; полярность и последовательность подключения АЛС1/АЛС2 обязательны.
- После монтажа — запрограммировать конфигурацию прибора, проверить сработку, закрыть защитную крышку и опломбировать.
Примеры
Изоляторы в ИПР разрывают кольцо в двух точках — участок между ними локализуется, линия от прибора до сработавших изоляторов остаётся живой.
КЗ где-то в дальнем крыле — отключается только сегмент после ближайшего к неисправности извещателя с изолятором, а не вся линия.
После нажатия кнопка остаётся в нажатом состоянии, поднимается жёлтый флажок, в журнале прибора — запись «Ручник сорван»; возврат только ключом из комплекта.
Частые вопросы
Чем ИКЗ-исполнение отличается от обычного ИПР 513-12?
Наличием встроенного изолятора КЗ: обычный «ручник» при КЗ на линии просто висит вместе со всеми, ИКЗ разрывает линию в своей точке и локализует аварию, продолжая работать.
Изолятор сработал — извещатель придётся менять?
Нет. После устранения КЗ изолятор сам восстанавливает питание (попытки каждые 30±5 с), прибор регистрирует устранение в журнале.
Как часто проверять?
Не реже одного раза в 6 месяцев по регламенту РЭ, осмотр + функциональная проверка срабатывания по методике прибора с последующим возвратом ключом.
Нюансы и грабли
- Здесь АЛС ПОЛЯРНАЯ (клеммы +АЛС1/−АЛС1, +АЛС2/−АЛС2) — в отличие от многих дымовых адресных извещателей Рубежа, где полярность не важна; перепутанные провода дают «нет обмена», индикатор погашен.
- Индикатор не мигает / нет сигнала при нажатии — чаще всего обрыв или КЗ линии до извещателя, а не сам «ручник»; сначала прозвонить сегмент.
- Возврат кнопки «взломом» отвёрткой вместо штатного ключа ломает фиксатор и флажок — извещатель под замену; ключ должен быть у дежурного/в проекте эксплуатации.
- После мороза (склад, неотапливаемый объект) выдержать в упаковке ≥4 ч при комнатной температуре — конденсат на залитой лаком плате ещё никого не сделал счастливее.

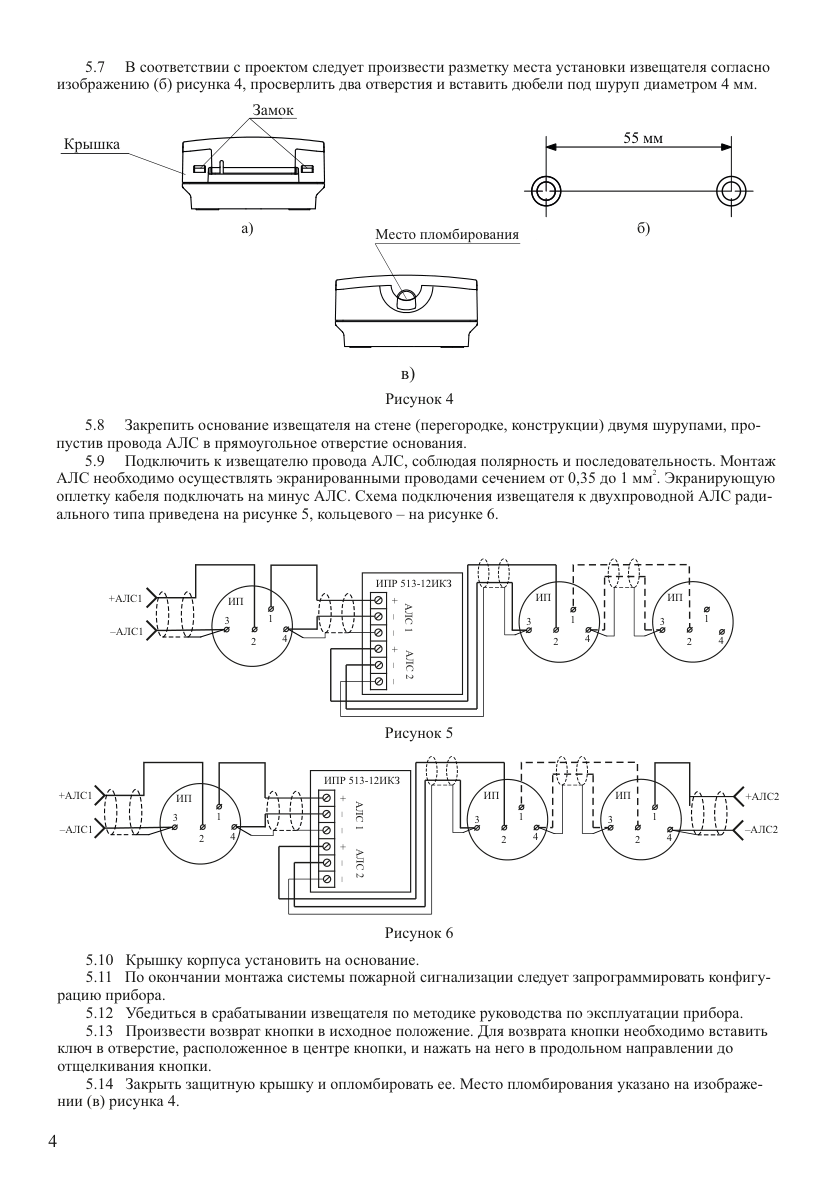

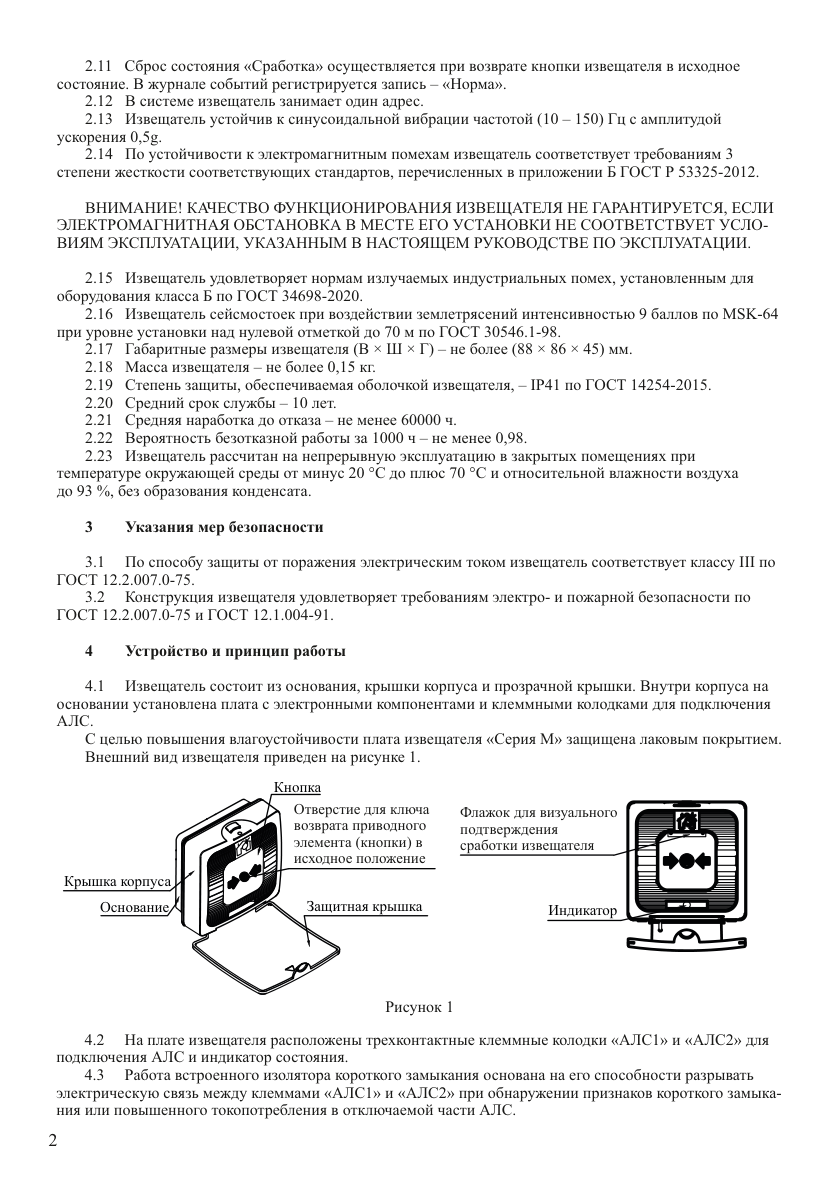

Схемы из руководства
Документация
- ИПР 513-12ИКЗ — РЭ ООО «Рубеж», ПАСН.425211.019 РЭ, ред. 4.
- Схемы радиальной и кольцевой АЛС — рис. 5–6 РЭ.
- ИПР 513-12 — Паспорт ООО «Рубеж», ПАСН.425211.012 ПС, ред. 19
