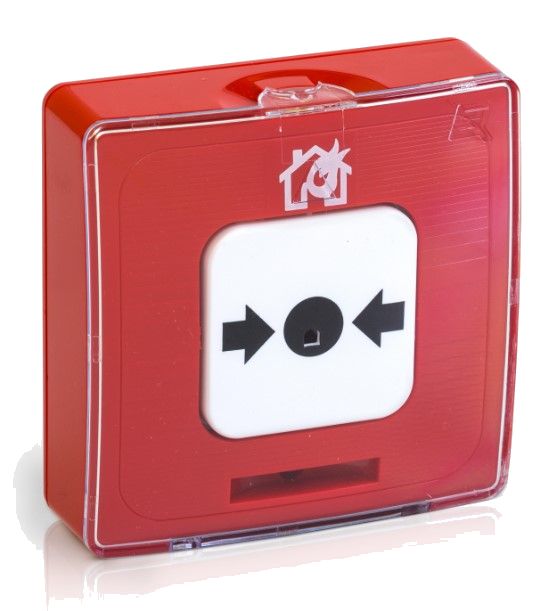

ИПР 513-10 / ИПР 513-10 исп.1 — ручной электроконтактный пожарный извещатель, неадресный

Классический неадресный «ручник»: формирует «Пожар» скачкообразным уменьшением сопротивления в шлейфе (до 500 Ом) при нажатии кнопки, без адресного протокола.

Извещатели пожарные ручные электроконтактные ИПР 513-10

Модели семейства

ИПР 513-10Питание и передача сигнала «Пожар» — по двухпроводному шлейфу сигнализации; одна плата в основании.

Напряжение питания	постоянный ток 9…30 В
Ток в дежурном режиме	не более 50 мкА при напряжении 20 В
Сопротивление в режиме «Пожар»	500 Ом при токе 20 мА
Усилие срабатывания кнопки	смещение при усилии свыше 15 Н, срабатывание при усилии свыше 25 Н
Габариты (В×Ш×Г)	не более 88×86×43 мм
Масса	не более 0,15 кг
Степень защиты оболочки	IP41 по ГОСТ 14254-2015
Температура / влажность	от -40 до +60 °C, до 93 % без конденсата
Наработка на отказ	не менее 60000 ч
Срок службы	10 лет
Гарантия	18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев с даты выпуска

ИПР 513-10 исп.1Питание от прибора/источника через токоограничительный резистор Rогр по четырёхпроводной схеме; две платы в основании (добавлены дополнительные резисторы).

Допустимый коммутируемый ток контактов	не более 1 А при напряжении до 30 В DC и до 125 В AC
Прочее	остальные параметры (питание, дежурный ток, габариты, IP41, температура, наработка, гарантия) — те же, что у ИПР 513-10

Как это работает и подключается

Нажатие кнопки скачкообразно уменьшает сопротивление внутренней цепи до не более 500 Ом и переключает «сухие контакты» (НЗ или НР) — одновременно включается оптический индикатор и выпадает цветной флажок визуального подтверждения.
В дежурном режиме исправность шлейфа подтверждается однократной вспышкой индикатора с периодом (3–8) с; в режиме «Пожар» индикатор светится постоянно.
Возврат в исходное положение — ключом через отверстие в центре кнопки, нажатием в продольном направлении до отщёлкивания.

Монтаж

Рекомендуемая высота установки — (1,5–1,6) м от уровня пола, на вертикальной поверхности стен, перегородок и конструкций из негорючих материалов.
Не разрешается подключать ИПР к приборам и автономным устройствам с током «Пожар» более 20 мА.
Провода четырёхпроводного ШС сечением от 0,35 до 1,5 мм² с соблюдением полярности; положительный провод — к клемме «+», отрицательный — к клемме «−» (маркировка на плате).
После хранения при отрицательных температурах перед включением выдержать ИПР в упаковке не менее 4 часов при комнатной температуре, чтобы избежать конденсации влаги внутри корпуса.
Для установки — снять корпус с основания, отжав отвёрткой замки (кнопка должна быть в отжатом состоянии); закрепить основание двумя шурупами через отверстия.

Примеры

Объект без адресной линии Рубеж

ИПР 513-10 включается в обычный двухпроводный шлейф сигнализации приёмно-контрольного прибора — без адресного протокола и изолятора КЗ.

Частые вопросы

Чем ИПР 513-10 отличается от ИПР 513-10 исп.1?

Базовая версия питается и передаёт сигнал по двухпроводному шлейфу; исп.1 питается от прибора через резистор Rогр по четырёхпроводной схеме и имеет дополнительную плату с резисторами — механика и корпус те же.

Нюансы и грабли

ИПР 513-10 (базовый) питается только по двухпроводному ШС; ИПР 513-10 исп.1 — от прибора через токоограничительный резистор Rогр по четырёхпроводной схеме — модели не взаимозаменяемы без пересчёта схемы включения.
Класс защиты оболочки всего IP41 — извещатель не для мест с прямым воздействием воды и пыли.
Внешний осмотр (без вскрытия корпуса, с удалением пыли) и проверку работоспособности проводить не реже раза в 6 месяцев (п. 7.2 паспорта).

Документация

ООО «Рубеж» — Паспорт ПАСН.425211.008 ПС «Извещатели пожарные ручные электроконтактные ИПР 513-10, ИПР 513-10 исп.1»
