Рубеж · кнопка ручного управления с сухими контактами, для СКУД и автоматики

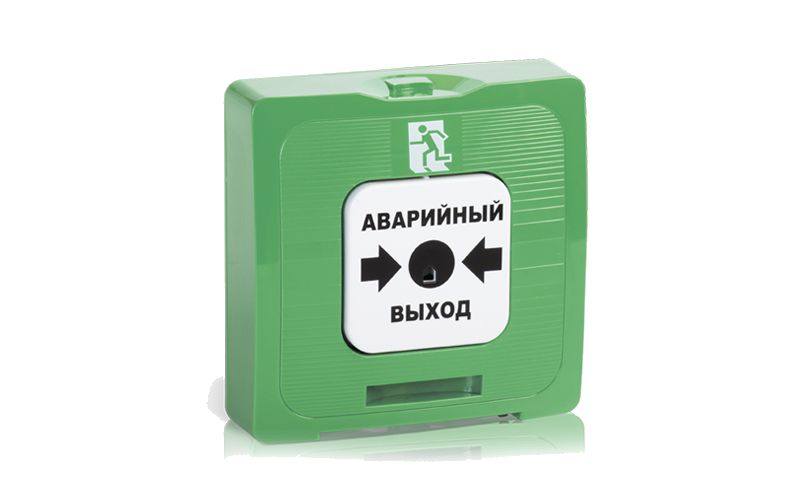

ИР 513-10 / ИР 513-10 исп.1 — кнопка аварийного выхода, сухие контакты без питания
Механическая кнопка без электропитания: нажал — переключил сухие контакты (НЗ/НР), состояние видно по выпавшему флажку. Исп.1 — сразу две независимые группы контактов на двух платах.
Модели семейства
| Контакты | сухие контакты НЗ/НР перекидного типа, 1 группа; коммутируемый ток до 1 А при 30 В постоянного или до 125 В переменного тока |
| Активация | нажатие кнопки с силой более 25 Н, фиксируется во включённом состоянии; возврат — ключом из комплекта |
| Индикация | механический цветной флажок, меняет положение при срабатывании |
| Питание | не требуется — устройство полностью пассивное |
| Корпус/среда | IP31, 88×85×41 мм, не более 0,15 кг; −40…+60 °C, влажность до 93 % без конденсата |
| Надёжность | наработка на отказ не менее 60000 ч, срок службы 10 лет; гарантия 18 месяцев со дня ввода в эксплуатацию, не более 24 месяцев с даты выпуска |
| Контакты | 2 независимые группы (SA1, SA2) на двух платах, те же параметры коммутации: до 1 А при 30 В DC или 125 В AC |
| Отличие | прочие характеристики — активация, индикация, питание, корпус — идентичны ИР 513-10 |
Как это работает и подключается
- ИР — чисто механическое устройство: нажатие с силой более 25 Н переключает «сухие контакты» перекидного типа (НЗ и НР), сигнал фиксируется до принудительного возврата.
- Визуальный индикатор состояния — выпадающий цветной флажок, чисто механический, без электроники и без питания.
- ИР 513-10 — одна группа контактов на одной плате; ИР 513-10 исп.1 — две независимые группы (SA1 и SA2) на двух платах, ИР 513-10 плату SA2 не содержит.
- Питание устройству не требуется вообще: ИР встраивается прямо в двухпроводную линию связи управляемого устройства автоматики.
Монтаж
- Монтаж на вертикальную поверхность стен, перегородок и конструкций из негорючих материалов; рекомендуемая высота установки (1,5–1,6) м от уровня пола.
- Разметка под 2 отверстия, дюбели под шуруп диаметром 4 мм.
- Провода линии связи сечением от 0,35 до 1,5 мм² — к клеммным колодкам; при снятии корпуса с основания кнопка должна быть в отжатом состоянии.
- После монтажа проверить срабатывание: нажать кнопку, убедиться в выпадении флажка и в сигнале на устройстве автоматики, что сигнал сохраняется после снятия усилия, затем вернуть кнопку ключом в исходное положение.
- После хранения или перевозки при отрицательных температурах выдержать не менее 4 ч в упаковке при комнатной температуре перед включением.
Примеры
Нажатие переключает цепь электромагнитного замка или устройства автоматики; выпавший цветной флажок подтверждает срабатывание визуально.
ИР 513-10 исп.1 — две группы контактов (SA1 и SA2) на разных платах: например, отдельно на замок и отдельно на сигнализацию.
ИР не требует питания вообще — устройство пассивное, включается прямо в двухпроводную линию управляемого устройства без адресации и без прибора.
Частые вопросы
Нужно ли питание для ИР 513-10?
Нет, устройство полностью пассивное: механическое переключение сухих контактов, электропитание не требуется.
Чем исп.1 отличается от базового ИР 513-10?
Исп.1 имеет две независимые группы переключающихся контактов (SA1 и SA2) на двух платах вместо одной группы на одной плате.
Как вернуть кнопку после срабатывания?
Ключом из комплекта: вставить в отверстие в центре кнопки и нажать в продольном направлении до отщёлкивания кнопки в исходное положение.
Нюансы и грабли
- ИР 513-10 (без исп.1) физически не содержит платы SA2 — если нужна вторая независимая группа контактов, заказывать исп.1, а не докупать плату отдельно.
- Возврат кнопки — только штатным ключом из комплекта (в отверстие в центре кнопки, нажать в продольном направлении до отщёлкивания), а не произвольным способом.
- IP31 — устройство для закрытых помещений, не для улицы и не для мокрых зон.
- Паспорт прямо предупреждает: качество функционирования не гарантируется, если электромагнитная обстановка в месте установки не соответствует условиям эксплуатации из паспорта.
Документация
- Рубеж — ИР 513-10 / ИР 513-10 исп.1, паспорт ПАСН.425411.001 (ред. 7)
