Рубеж · взрывозащищённые коммутационные коробки для адресных модулей R3
ККВ14 / ККВ24 / ККВ-ПА — взрывозащищённые коробки под изолятор, метку или реле R3
Алюминиевая взрывонепроницаемая оболочка для изолятора шлейфа ИЗ-1-R3, адресной метки АМ или релейного модуля РМ: IP66/IP67, монтаж во взрывоопасных зонах 1 и 2 классов.
Модели семейства
ККВ14для ИЗ-1-R3, АМ-1-R3, РМ-1-R3 или DIN-рейки 35 мм
| Взрывозащита | 1Ex db IIC T5 Gb (ИЗ-1-R3, DIN) или 1Ex db IIC T6 Gb (АМ-1-R3, РМ-1-R3) |
| Изолятор ИЗ-1-R3 | АЛС (24–36) В, ток в дежурном режиме не более 0,6 мА, при КЗ — не более 10 мА, температура −60…+100 °C |
| Метка АМ-1-R3 | 1 линия контроля, АЛС (24–36) В, ток не более 0,18 мА, −25…+55 °C |
| Реле РМ-1-R3 | 1 релейный выход, коммутация 24 В DC — до 2 А, 230 В AC — до 0,25 А, −25…+55 °C |
| Корпус | алюминиевый сплав, IP66/IP67, не более 200×260×95 мм, не более 2,0 кг; до 3 кабельных вводов, кабель ⌀6–18 мм |
| Прибор внутри | габариты размещаемого прибора не более 54×54×36 мм |
| Среда | IP66/IP67, влажность до 98 % при +25 °C, категория размещения УХЛ2 |
| Сейсмостойкость | 9 баллов MSK-64 при установке над нулевой отметкой до 35 м |
| Коммутация | напряжение до 264 В 50 Гц или 240 В DC; потребляемая мощность не более 5 Вт (ККВ14/ККВ24) или 7 Вт (ККВ-ПА) |
| Провода | сечение до 2,5 мм² (ККВ14-DIN — 2,5 или 4,0 мм²) |
| Надёжность | срок службы не менее 10 лет, срок хранения в отапливаемом помещении не менее 5 лет |
ККВ24те же приборы, компактнее по посадке, мощнее реле
| Назначение | изолятор ИЗ-1-R3, адресная метка АМ-1-R3 или релейный модуль РМ-1-R3, прибор не более 54×54×36 мм |
| Реле РМ-1-R3 | 1 релейный выход, коммутация 24 В DC — до 5 А, 230 В AC — до 5 А |
| Корпус | не более 198×300×85 мм, не более 2,2 кг; до 3 кабельных вводов, кабель ⌀13–24 мм |
| Среда | IP66/IP67, влажность до 98 % при +25 °C, категория размещения УХЛ2 |
| Сейсмостойкость | 9 баллов MSK-64 при установке над нулевой отметкой до 35 м |
| Коммутация | напряжение до 264 В 50 Гц или 240 В DC; потребляемая мощность не более 5 Вт (ККВ14/ККВ24) или 7 Вт (ККВ-ПА) |
| Провода | сечение до 2,5 мм² (ККВ14-DIN — 2,5 или 4,0 мм²) |
| Надёжность | срок службы не менее 10 лет, срок хранения в отапливаемом помещении не менее 5 лет |

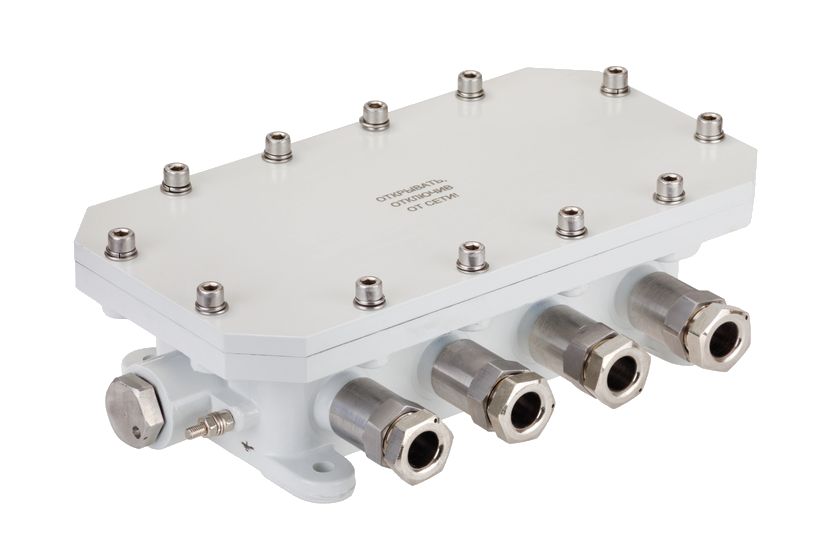

ККВ-ПАгрупповой узел под метку АМ-4-R3 или реле РМ-1С/РМ-4-R3
| Назначение | адресная метка АМ-4-R3 (4 линии контроля) или релейные модули РМ-1С-R3 (1 выход до 5 А/5 А) и РМ-4-R3 (4 выхода до 2 А/0,25 А); прибор не более 180×85×40 мм |
| Взрывозащита | 1Ex db IIB T6 Gb или 1Ex db IIB T5 Gb в зависимости от температуры эксплуатации |
| Корпус | не более 370×250×106 мм, не более 7,0 кг; до 10 кабельных вводов — №1,2 под кабель ⌀8–18 мм, №3–10 под кабель ⌀8–12 мм |
| Среда | IP66/IP67, влажность до 98 % при +25 °C, категория размещения УХЛ2 |
| Сейсмостойкость | 9 баллов MSK-64 при установке над нулевой отметкой до 35 м |
| Коммутация | напряжение до 264 В 50 Гц или 240 В DC; потребляемая мощность не более 5 Вт (ККВ14/ККВ24) или 7 Вт (ККВ-ПА) |
| Провода | сечение до 2,5 мм² (ККВ14-DIN — 2,5 или 4,0 мм²) |
| Надёжность | срок службы не менее 10 лет, срок хранения в отапливаемом помещении не менее 5 лет |
Как это работает и подключается
- Коробки — алюминиевые литые взрывонепроницаемые оболочки для размещения изоляторов шлейфа, адресных меток, релейных модулей и адаптеров протокола R3 во взрывоопасных зонах классов 1 и 2.
- Обозначение при заказе кодирует тип коробки, размещаемый прибор, количество и тип кабельных вводов, гарантийный срок — например ККВ14-ИЗ-1-R3-3К или ККВ-ПА-АМ-4-R3-Б(8-14)№1,2-К(8-12)№5.
- Для ККВ14-ИЗ-1-R3 в комплекте есть магнит NdFeB: поднести к метке М на боковой поверхности корпуса — прибор внутри установит программный адрес без вскрытия крышки; альтернатива — открутить крышку и нажать кнопку на плате.
- Заказ с индексом «б/п» (без прибора) — коробка поставляется с нужной маркировкой, но заказчик устанавливает прибор внутри самостоятельно.
Монтаж
- Крепление болтами или винтами к несущей металлоконструкции; стальные коробки допускается крепить дюбелями к бетонной поверхности.
- Перед монтажом покрыть взрывозащитные поверхности и зажимы заземления противокоррозионной смазкой (например, ЦИАТИМ-201); заземление — внешним и/или внутренним зажимом, сопротивление заземляющего устройства не должно превышать 2 Ом при вводе в эксплуатацию.
- Монтаж токоведущих цепей — только кабелем цилиндрической формы в резиновой или ПВХ изоляции и оболочке с заполнением между жилами; кабель в полиэтиленовой изоляции или оболочке не допускается.
- Момент затяжки штуцеров кабельных вводов зависит от диаметра кабеля: от 28 Нм при ⌀8–10 мм до 165 Нм при ⌀22–24 мм.
- После монтажа опломбировать крышку и кабельные вводы проволочной скруткой и пломбой.
Примеры
Изолятор шлейфа во взрывоопасной зоне
ККВ14-ИЗ-1-R3 адресуется магнитом NdFeB из комплекта: поднести к метке М на боковой поверхности корпуса — прибор установит адрес без вскрытия крышки.
Реле в компактном узле с большей нагрузкой
ККВ24 — прибор те же 54×54×36 мм, но релейный модуль РМ-1-R3 в ней коммутирует до 5 А (в ККВ14 — только до 2 А по постоянному току).
Групповой узел на четыре адреса
ККВ-ПА под адресную метку АМ-4-R3 или релейный модуль РМ-4-R3 — до 10 кабельных вводов, прибор до 180×85×40 мм.
DIN-рейка во взрывоопасной зоне
ККВ14-DIN — рейка 35 мм под клеммы или оборудование потребителя, до 6 клемм 2,5 мм² или 4 клеммы 4,0 мм², допустимая рассеиваемая мощность 10 Вт.
Частые вопросы
Можно ли адресовать изолятор в ККВ14 без вскрытия крышки?
Да: в комплекте ККВ14-ИЗ-1-R3 есть магнит NdFeB — поднести его к метке М на боковой поверхности корпуса, прибор установит программный адрес; либо открутить крышку и нажать кнопку на плате.
Чем ККВ24 отличается от ККВ14?
Прибор внутри — те же 54×54×36 мм, но ККВ24 допускает более мощную коммутацию РМ-1-R3 (до 5 А вместо 2 А у ККВ14) и кабель большего диаметра (13–24 мм против 6–18 мм).
Сколько кабельных вводов у ККВ-ПА?
До 10: два ввода №1,2 под кабель 8–18 мм и восемь вводов №3–10 под кабель 8–12 мм; коробка вмещает адресную метку АМ-4-R3 или релейные модули РМ-1С-R3/РМ-4-R3.
Нюансы и грабли
- Категорически запрещено использовать уплотнительные кольца, не соответствующие диаметру применённого кабеля, — прямой запрет РЭ.
- Эксплуатация коробки с повреждёнными деталями, обеспечивающими взрывозащиту, не допускается вообще; ремонт — только по ГОСТ 30852.18-2002 с проверкой всех параметров взрывозащиты.
- Мощность коммутации одного и того же релейного модуля РМ-1-R3 разная в разных коробках: в ККВ14 — до 2 А (24 В DC) / 0,25 А (230 В AC), в ККВ24 — до 5 А по обоим напряжениям. Подбирать коробку под нагрузку, а не только по посадочным размерам.
- Диаметр кабеля должен точно соответствовать маркировке уплотнительного кольца и типу кабельного ввода — «на глаз» не подбирается, см. таблицы вводов в РЭ.
Документация
- ЗАО НПК «Эталон» (для линейки Рубеж R3) — коробки коммутационные взрывозащищённые ККВ14, ККВ24 и ККВ-ПА, РЭ 908.3266.00.000 РЭ
