Рубеж · защитный потолочный адаптер для адресных извещателей во влажных помещениях
КМЧ-8 R2 / КМЧ-9 — защита извещателя от капель и конденсата на потолке
Потолочный колпак-адаптер под извещатели ИП 212-149, ИП 101-52-PR, ИП 212/101-11-PR: поднимает степень защиты до IP42. КМЧ-8 R2 ещё подогревает воздух внутри на 1–5 °C против конденсата.
Модели семейства
| Назначение | установка извещателей ИП 212-149, ИП 101-52-PR, ИП 212/101-11-PR в помещениях с высокой влажностью; защищает от падающих капель и конденсата |
| Нагрев | нагревательный элемент от источника (24±3,6) В, мощность не более 3 Вт; повышает температуру воздуха внутри корпуса на (1–5) °C выше окружающей |
| Корпус/среда | IP22 (IP42 при установленном извещателе), высота 60 мм, не более 0,25 кг; −10…+70 °C, влажность до 93 % без конденсата |
| Надёжность | наработка на отказ не менее 30000 ч, вероятность безотказной работы за 1000 ч не менее 0,98, срок службы 10 лет |
| Монтаж | провода АЛС и питания нагревателя — экранированный кабель сечением 0,35–1,5 мм², экран на минус АЛС |
| Назначение | те же извещатели ИП 212-149, ИП 101-52-PR, ИП 212/101-11-PR; защищает от падающих капель, без подогрева |
| Корпус/среда | IP22 (IP42 при установленном извещателе), Ø165×53 мм, не более 0,3 кг; −20…+70 °C, влажность до 93 % без конденсата |
| Надёжность | срок службы 10 лет |
| Монтаж | провода АЛС — экранированный кабель сечением 0,35–1,0 мм², экран на минус АЛС |
Как это работает и подключается
- Оба комплекта — потолочный адаптер-колпак: извещатель ставится не прямо на потолок, а на базовое основание внутри КМЧ, что поднимает степень защиты с «голого» извещателя до IP42.
- КМЧ-8 R2 дополнительно содержит нагревательный элемент (отдельное питание 24 В, мощность до 3 Вт), поддерживающий температуру воздуха внутри корпуса на (1–5) °C выше окружающей — против конденсата в холодных помещениях.
- КМЧ-9 — тот же принцип защиты от капель, но без подогрева и с чуть более широким температурным диапазоном по нижней границе (−20 °C против −10 °C у КМЧ-8 R2).
- Комплекты устанавливаются строго под перекрытием — на боковых поверхностях строений монтаж не допускается.
Монтаж
- Монтаж только на потолок под перекрытием; на боковых поверхностях зданий не устанавливать.
- Извлечь базовое основание (два винта), шилом сделать отверстия в сальниках под провода, завести и подключить провода АЛС (и питания нагревателя — у КМЧ-8 R2) с соблюдением полярности и последовательности; экран кабеля — на минус АЛС.
- Провода АЛС — экранированный кабель сечением 0,35–1,5 мм² (КМЧ-8 R2) или 0,35–1,0 мм² (КМЧ-9).
- Закрепить скобу на потолке шурупами диаметром 4 мм, зафиксировать корпус КМЧ в скобе двумя винтами, установить извещатель на основание.
- После хранения или перевозки при отрицательных температурах выдержать не менее 4 ч в упаковке при комнатной температуре перед включением — иначе внутри корпуса может конденсироваться влага.
Примеры

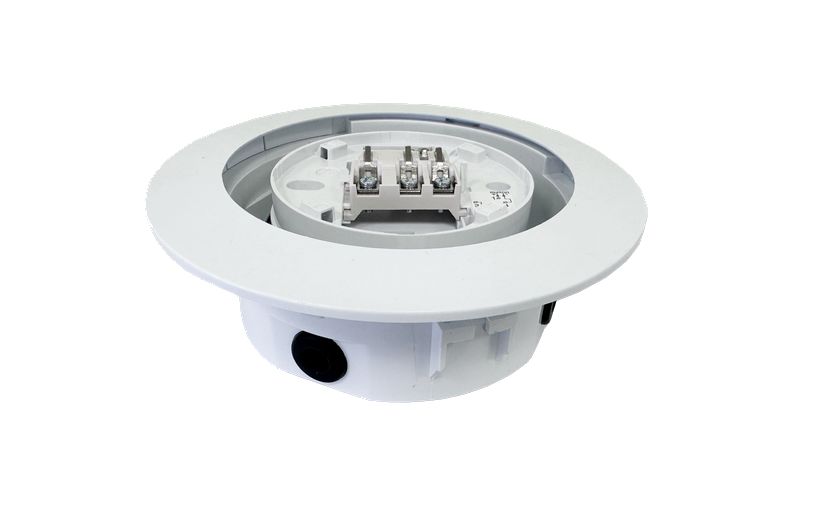

КМЧ-9 — тот же адаптер, но без подогрева: только механическая защита от падающих капель.
КМЧ-8 R2 с нагревательным элементом (отдельное питание 24 В) держит воздух внутри корпуса на 1–5 °C теплее окружающего.
Оба комплекта разведены по одинаковой схеме: извещатель ставится не прямо на потолок, а на базовое основание внутри КМЧ, провода АЛС заводятся через сальники.
Частые вопросы
Чем КМЧ-8 R2 отличается от КМЧ-9?
КМЧ-8 R2 имеет нагревательный элемент (24 В, до 3 Вт), поднимающий температуру внутри на 1–5 °C против конденсата; КМЧ-9 — тот же колпак-адаптер, но без подогрева, только механическая защита от капель.
Какая степень защиты у извещателя в этом колпаке?
Сам КМЧ — IP22, а с установленным на основании извещателем — IP42 по ГОСТ 14254-2015.
Для каких извещателей рассчитан комплект?
ИП 212-149, ИП 101-52-PR, ИП 212/101-11-PR — согласно паспортам на КМЧ-8 R2 и КМЧ-9.
Нюансы и грабли
- Не путать сечение провода АЛС между моделями: у КМЧ-9 максимум 1,0 мм², у КМЧ-8 R2 — до 1,5 мм².
- КМЧ-8 R2 требует отдельный источник питания 24 В для нагревателя — без него это просто механическая защита от капель, без функции против конденсата.
- Монтаж на боковых поверхностях строений запрещён РЭ прямо — только под перекрытием.
- Гарантия по паспорту — 2 года (для «Серии 3» — 3 года, для «Серии 5» — 5 лет с даты выпуска).
Документация
- Рубеж — КМЧ-8 R2, паспорт ПАСН.305651.011 (ред. 7)
- Рубеж — КМЧ-9, паспорт ПАСН.305651.012 (ред. 2)
