Рубеж · модули управления клапанами дымоудаления и дымоотвода
МДУ — модули автоматики дымоудаления: клапан под контролем прибора
МДУ «крутит» заслонку дымоудаления или огнезадерживающего клапана по команде прибора и докладывает реальное положение заслонки и исправность всех цепей привода.
Модели семейства
| Выход привода | до 2 А DC (20,4–28,8 В); до 0,25 А AC (198–253 В, 50 Гц) |
| Адресов в системе | один |
| Ток от АЛС | не более 0,60 мА |
| Габариты/масса | 108×170×42 мм, ≤0,25 кг, IP30 |
| Выход привода | до 5 А при DC 20,4–28,8 В и AC 198–253 В, 50 Гц |
| Адресов в системе | один |
| Прочее | та же плата, клеммы и настройки, что у МДУ-1-R3 |
| Питание привода | исп.24 (ПАСН.423149.031-01) — внешний 24 В DC; исп.220 (ПАСН.423149.031) — внешний 220 В AC |
| Адресов в системе | один |
Как это работает и подключается
- Питание и обмен с прибором — по адресной линии связи (АЛС) без учёта полярности; МДУ занимает один адрес. Команды на открытие/закрытие приходят от прибора в ручном и автоматическом режимах.

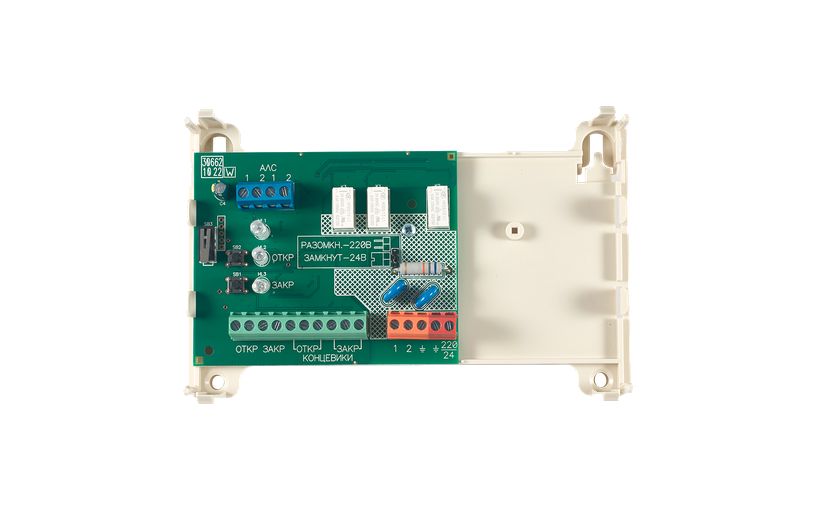

- Помимо дистанционного управления есть локальное: кнопки ОТКР и ЗАКР на плате МДУ или выносные кнопки, цепи которых контролируются на обрыв и КЗ.
- Положение заслонки проверяется по концевым выключателям привода (кроме типа «штора»); цепи концевиков и цепей питания привода контролируются на обрыв/КЗ, в том числе в обесточенном состоянии.

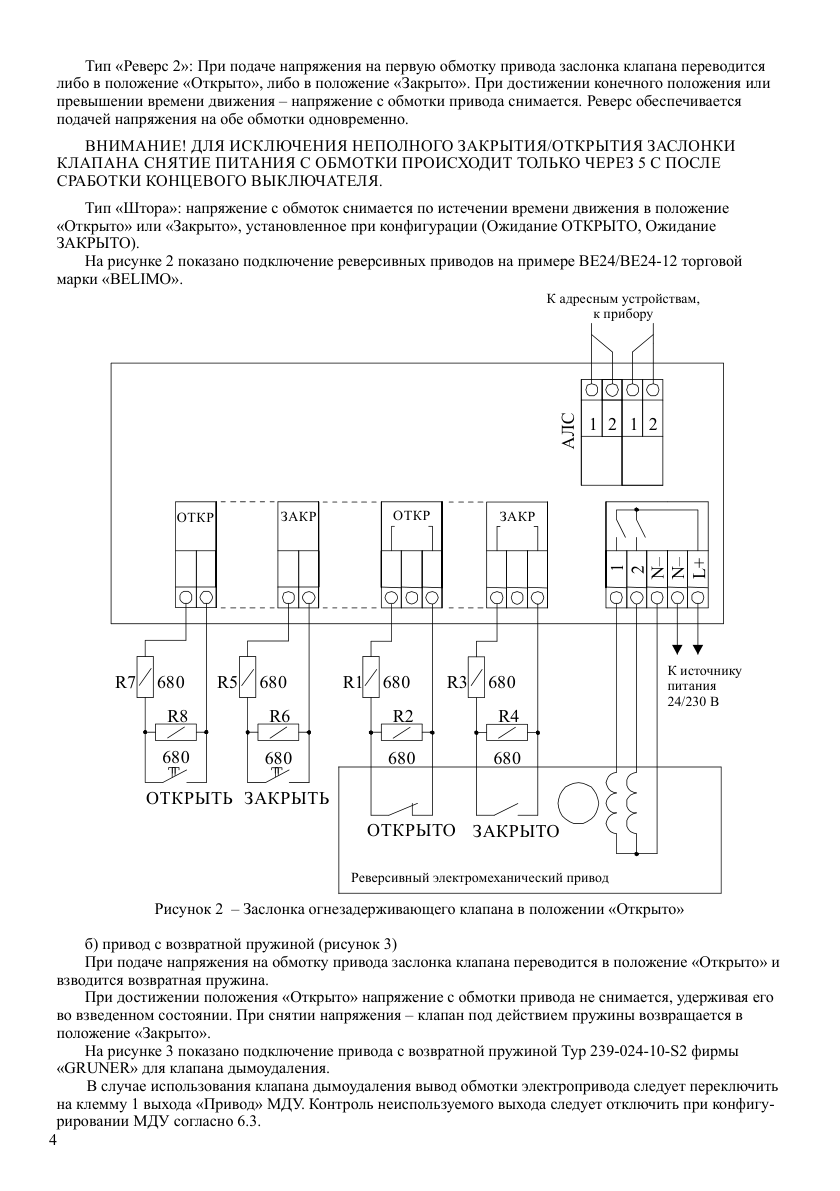

- Умеет работать с приводами: реверсивные «Реверс 1»/«Реверс 2», реверсивный без концевиков («штора»), с возвратной пружиной, электромагнитный с ручным возвратом. Напряжение питания привода 24/230 В выбирается джампером JP1.
- Тип привода, начальный положение заслонки («откр.»/«закр.»), времена ожидания, импульс на электромагнит и разрешённые состояния контролируемых цепей задаются в конфигурации (FireSec / «GLOBAL Монитор»); прибор сам записывает их в память МДУ.
- Индикация: СВЯЗЬ мигает раз в 4–5 с — обмен по линии есть; индикаторы ОТКРЫТО/ЗАКРЫТО показывают положение и движение заслонки («бегущий огонь» — в сторону движения, оба мигают — запрещённое состояние). Кнопка ТЕСТ адресует модуль и служит тампером вскрытия корпуса.

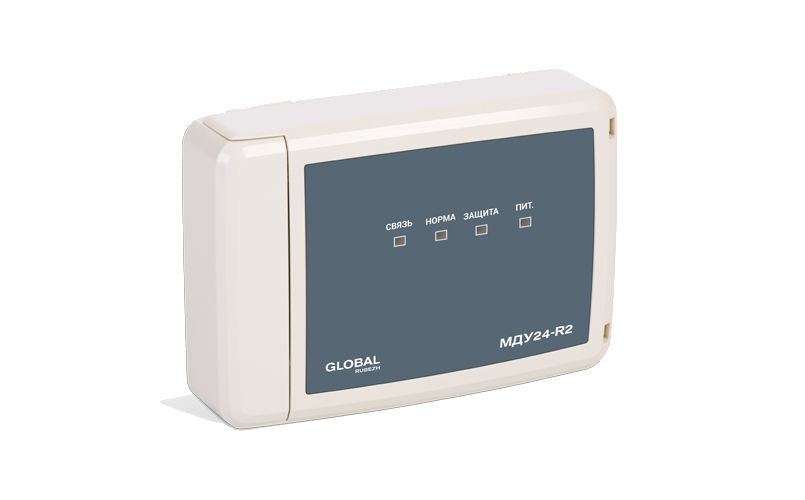

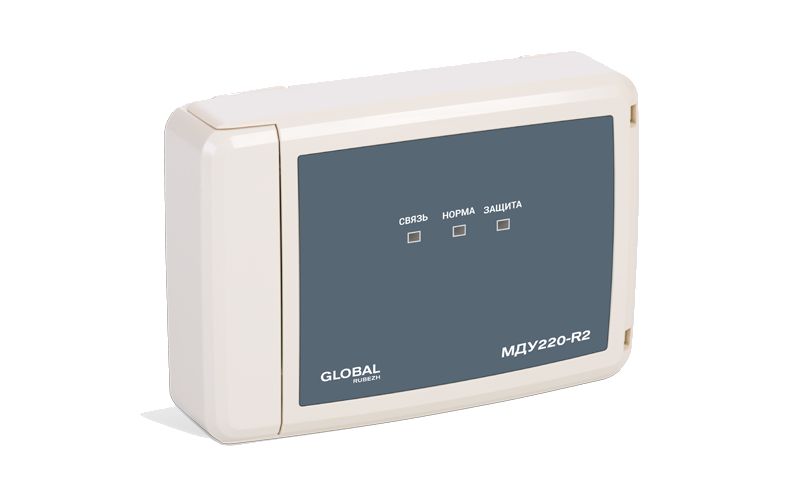

- МДУ-R2 (исп.24/220) — модуль для «Рубеж-Глобал», другой протокол и другая индикация: вместо ОТКРЫТО/ЗАКРЫТО — НОРМА/ЗАЩИТА (концевик ЗАЩИТА замкнут = защитное положение заслонки); СВЯЗЬ мигает раз в 3 с, у исп.24 есть отдельный индикатор ПИТ.
Монтаж

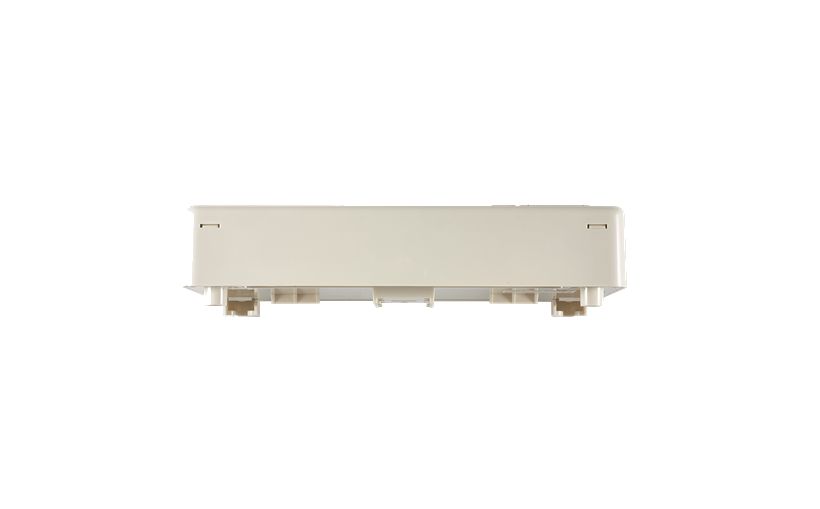

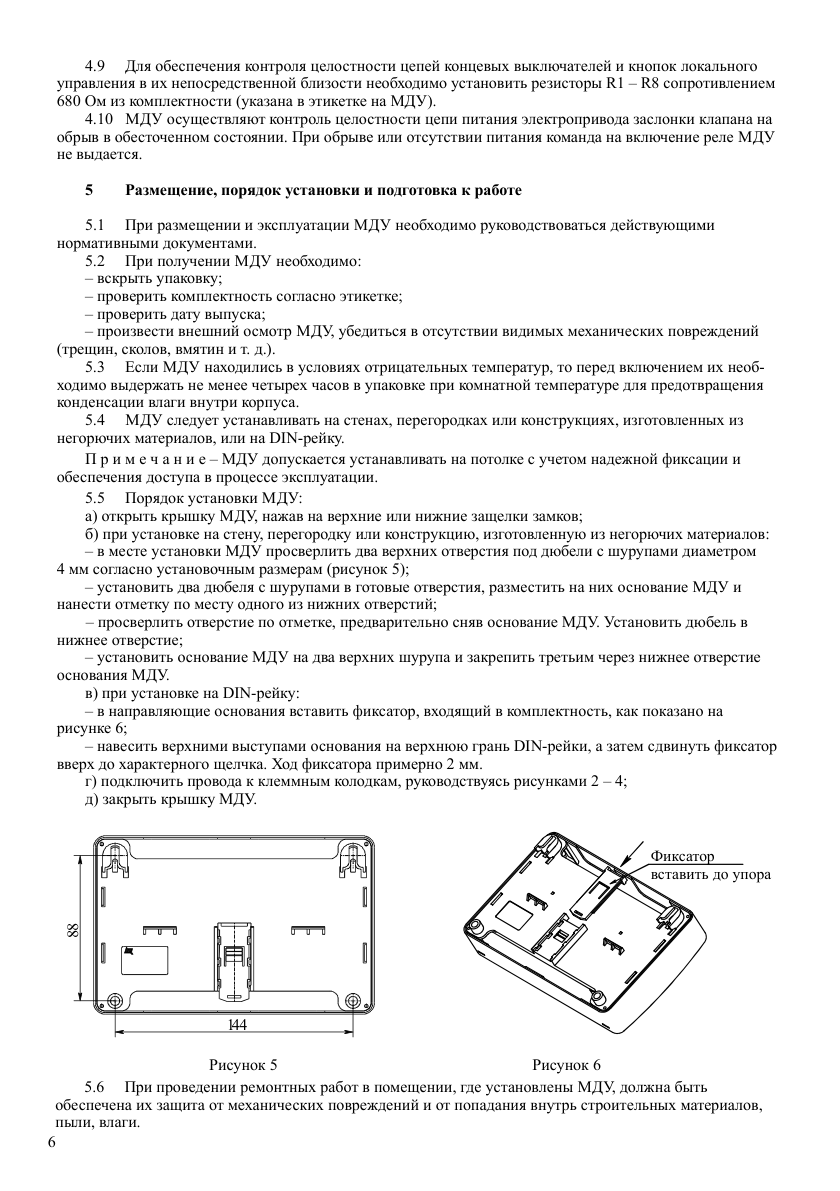

- Монтаж/демонтаж только при снятом питании МДУ и прибора. Стена или перегородка из негорючих материалов, допускается DIN-рейка (фиксатор до щелчка) и потолок; на стену — два верхних дюбеля с шурупом Ø4 мм + третий через нижнее отверстие.
- Клеммы — провод сечением 0,35–1,5 мм². Цепи концевых выключателей и кнопок локального управления — не более 30 м.
- Для контроля концевиков и кнопок у каждого устройства ставить резисторы 680 Ом из комплектности (R1–R8); свободные средние контакты колодок ОТКР/ЗАКР — под эти резисторы.
- Привод 24 В — джампер JP1 установлен; привод 230 В AC — джампер JP1 ОБЯЗАТЕЛЬНО снять. После мороза — выдержать ≥4 ч в упаковке при комнатной температуре.
Примеры

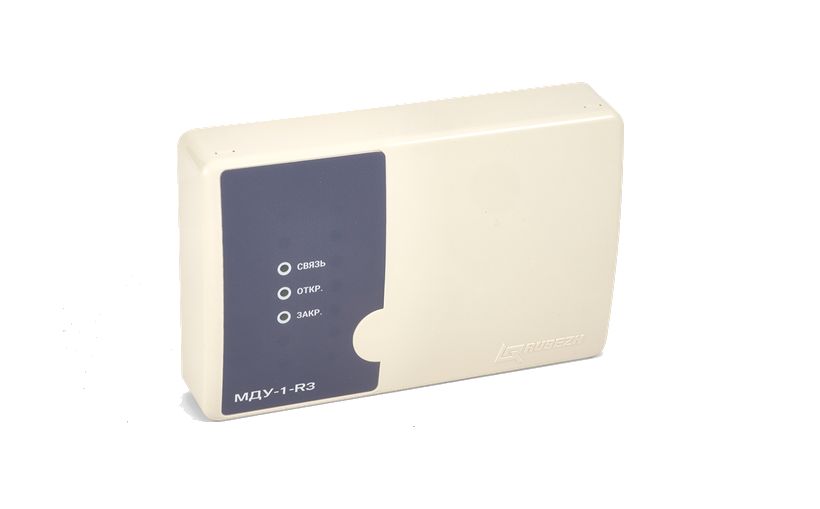

МДУ-1-R3: питание держит привод взведённым, заслонка открыта; снял напряжение — пружина вернула клапан в нормальное положение. Обмотку — на клемму 1 выхода «Привод».
Та же схема, но обмотка привода на клемму 2; при «Пожар» прибор снимает питание и клапан закрывается пружиной.

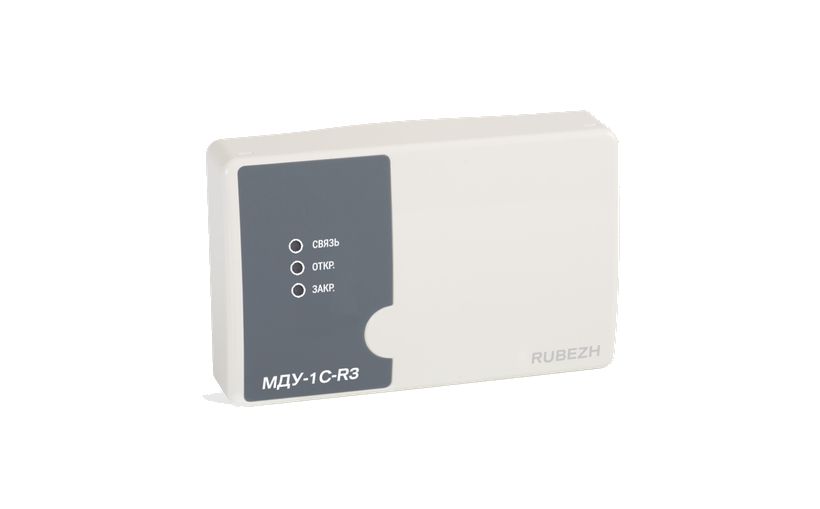

МДУ-1С-R3 с увеличенной нагрузочной способностью: до 5 А при 24 В и при 198–253 В 50 Гц — без промежуточных контакторов.
Тип привода «штора»: положение контролируется только временем хода — замеры «10 открываний / 10 закрываний» заносятся в конфигурацию. По РЭ напряжение с обмоток снимается по истечении этого времени; на стенде мастерской снятие по времени не подтвердилось — проверь на своём МДУ.
Частые вопросы
Чем МДУ-1-R3 отличается от МДУ-1С-R3?
Только нагрузкой выхода: 1-R3 — до 2 А (24 В) / 0,25 А (230 В), 1С-R3 — до 5 А в обоих режимах. Остальные функции и клеммы одинаковые.
Как понять состояние заслонки без прибора?
По индикаторам ОТКРЫТО/ЗАКРЫТО: мигает один — соответствующее положение; промаргивания — движение; оба мигают — запрещённое состояние (оба концевика замкнуты).
Снимет ли МДУ напряжение с привода по истечении времени хода?
По РЭ (п. 4.8, 6.4) — да: при достижении конечного положения или превышении времени движения напряжение с обмоток снимается. На стенде мастерской по времени оно не снималось, хотя проверяли многократно. Расхождение не мелкое — это защита привода от перегрева, поэтому исходи из худшего: надёжный предел хода — концевой выключатель, а на случай его отказа — внешняя защита. Таймаут МДУ концевик не заменяет.
Видит ли МДУ обрыв цепи привода?
Да, контролирует целостность цепи питания привода даже в обесточенном состоянии: при обрыве команду на включение реле не выдаёт и шлёт прибору «Отсутствие привода» / «Обрыв обмотки».
Нюансы и грабли
- Забыл снять JP1 при питании привода 230 В — выход из строя МДУ. Это прямое предупреждение РЭ.
- Перепутал клеммы привода: для клапана дымоудаления обмотка на клемму 1, для огнезадерживающего — на клемму 2; неиспользуемый выход иначе выдаёт «Обрыв обмотки» — контроль отключается в конфигурации.
- Время ожидания хода ставь ≈2× паспортного времени привода (диапазон 1–255 с; 0 — контроль выключен), но защитой привода его не считайте. РЭ (п. 4.8, 6.4) обещает: при превышении времени движения формируется «Прев. времени движ.» и напряжение с обмотки привода снимается. На стенде мастерской напряжение по истечении времени не снималось — проверено многократно. Это предел безопасности привода, поэтому берите худшее: по таймауту питание не пропадёт. Привод от перегрева защищают концевые выключатели (в самом приводе или заведённые в МДУ) и внешнее реле; если на таймаут всё же рассчитывали — проверь на своём МДУ, что напряжение действительно снимается.
- Для электромагнитного привода «Ожидание» — это максимальная длительность импульса тока через фиксатор: задавай по паспорту клапана, иначе сгорит фиксатор. Снятие напряжения с фиксатора по этому времени отдельно не проверялось, а по времени хода оно на стенде не подтвердилось — надёжным пределом его не считайте.
- «Прев.времени движ.», «Запрещ. состояние» на приборе чаще всего означают не модуль, а реальную заслонку: закисший привод или оборванный концевик. Снимать питание с обмотки МДУ даёт только через 5 с после концевого — не «докачивай» клапан руками.

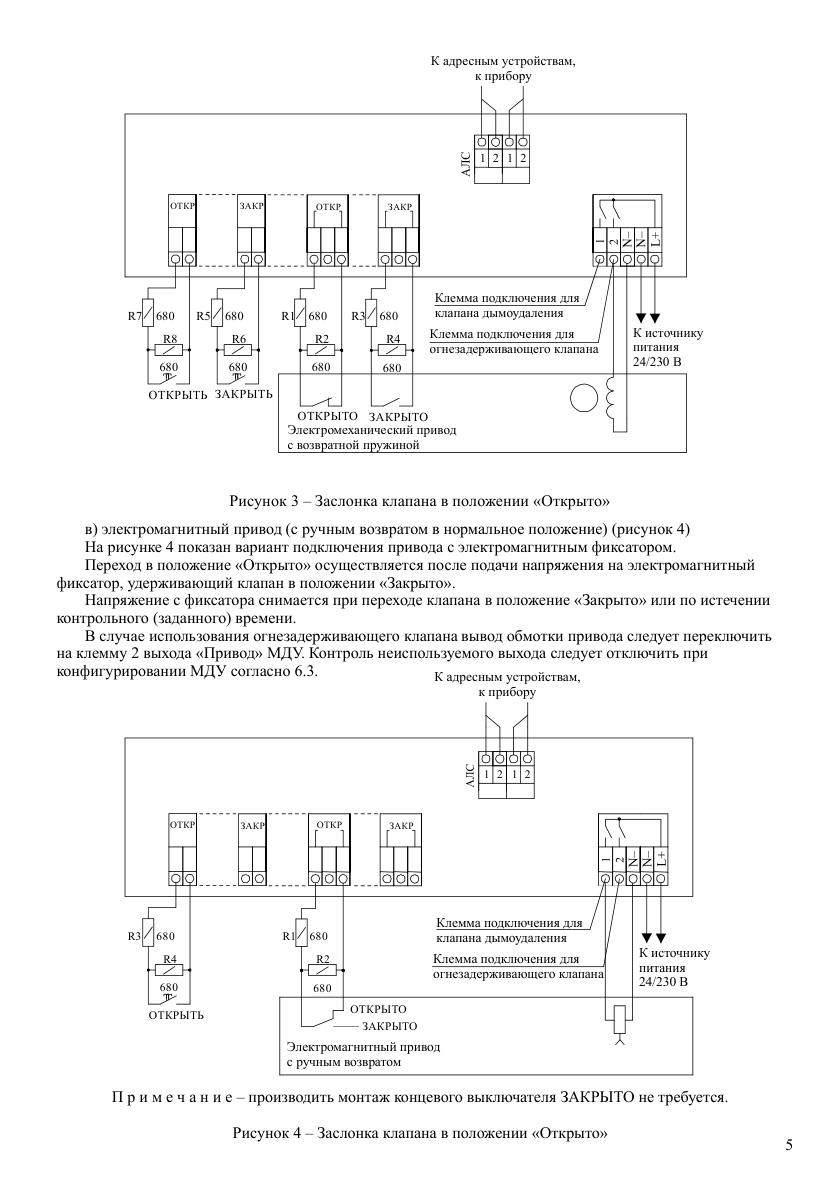

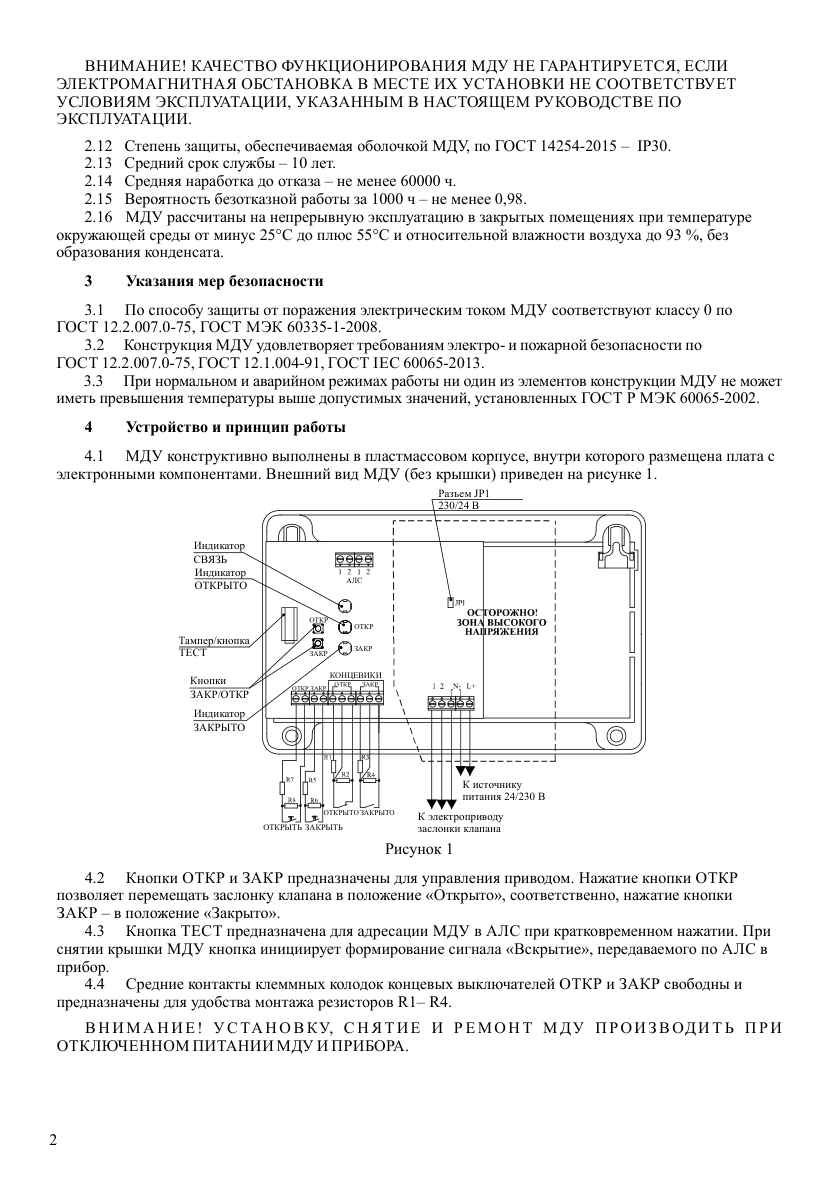

Схемы из руководства
Документация
- МДУ-1-R3, МДУ-1С-R3 — РЭ ООО «Рубеж» ПАСН.423149.056 (редакция 13.1)
- МДУ-R2 исп.24 / исп.220 — РЭ СПЗ «Рубеж-Глобал» (Рубеж-ГК исп.2, разделы 2.2.6, 3.2.6)
- Проверка на стенде мастерской, 02.10.2026 — снятие напряжения с привода по времени хода не подтвердилось (расходится с РЭ п. 4.8, 6.4)
