Рубеж · модуль управления клапаном дымоудаления
МДУ-1 исп.02, исп.03 — модуль управления одним клапаном дымоудаления: питание электропривода 24 В или 220 В
Модуль на один клапан дымоудаления/огнезадерживающий: по сигналам прибора или вручную, контроль концевиков. Привод — от отдельного источника: исп.02 (24±4) В, исп.03 220 В ±10 %, 50 Гц.
Модели семейства
| Питание электропривода | постоянный ток (24 ± 4) В |
| Питание логики модуля | через адресную линию связи (АЛС) |
| Совместимые приборы | ППКП «Рубеж-4А» 01149(-4-1), ППКПУ 011249-2-1 серии «Водолей», ППКОПУ 011249-2-1 «Рубеж-2ОП» |
| Число управляемых клапанов | 1 |
| Нагрузочная способность выходов реле | ≤5 А по переменному току при напряжении не более 220 В; ≤5 А по постоянному току при напряжении не более 30 В |
| Ток в цепях контроля | ≤1,5 мА |
| Степень защиты | IP30 по ГОСТ 14254-2015 |
| Габариты | (84×125×37) мм |
| Длина соединений до кнопок управления | ≤30 м |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98 |
| Питание электропривода | переменный ток 220 В ±10 %, 50 Гц |
| Гальваническая развязка | цепи управления исп.03 гальванически развязаны |
| Питание логики модуля | через адресную линию связи (АЛС) |
| Совместимые приборы | ППКП «Рубеж-4А» 01149(-4-1), ППКПУ 011249-2-1 серии «Водолей», ППКОПУ 011249-2-1 «Рубеж-2ОП» |
| Число управляемых клапанов | 1 |
| Нагрузочная способность выходов реле | ≤5 А по переменному току при напряжении не более 220 В; ≤5 А по постоянному току при напряжении не более 30 В |
| Ток в цепях контроля | ≤1,5 мА |
| Степень защиты | IP30 по ГОСТ 14254-2015 |
| Габариты | (84×125×37) мм |
| Длина соединений до кнопок управления | ≤30 м |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч ≥0,98 |
Как это работает и подключается
- Модуль дистанционно переводит заслонку клапана дымоудаления/огнезадерживающего в нормальное или защитное положение по сигналам ППКП/ППКПУ, принимает ручное управление с выносного кнопочного поста или с кнопок НОРМА/ЗАЩИТА на плате.
- Типы приводов клапана по паспорту: электромагнитный, с возвратной пружиной, реверсивный — тип задаётся при конфигурировании.
- Контроль модуля: исправность концевых выключателей и обмоток привода (на обрыв), исправность цепей внешних кнопок ручного управления (на обрыв и КЗ), напряжение питания.
- Логика модуля питается через АЛС, а силовая коммутация электропривода — от отдельного источника: постоянный ток (24±4) В у исп.02, переменный ток 220 В у исп.03.

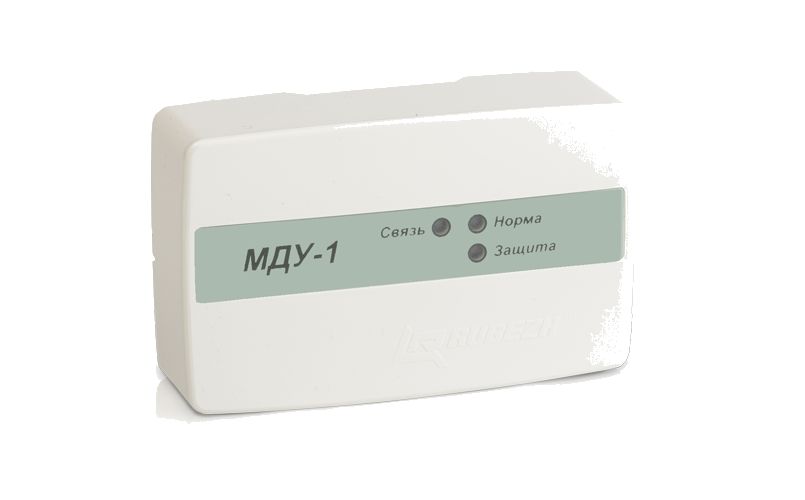

- Индикация — светодиоды СВЯЗЬ, НОРМА, ЗАЩИТА на лицевой стороне модуля; под крышкой на плате — кнопки НОРМА, ЗАЩИТА (перевод заслонки) и ТЕСТ (адресация устройства в АЛС), используются при инсталляции.
Монтаж
- Модуль конструктивно выполнен в пластмассовом корпусе; плата с электронными компонентами — внутри, под крышкой.
- Длина соединений до кнопок управления — не более 30 м.
- У исп.03 (220 В) при работе с открытой крышкой касаться только кнопок на плате — во избежание поражения электрическим током.
Примеры
Прибор ППКП/ППКПУ подаёт команду — модуль коммутирует питание электропривода клапана и переводит заслонку в нормальное или защитное положение, докладывая прибору положение заслонки и исправность цепей.
Кнопки НОРМА и ЗАЩИТА на плате модуля (под крышкой) переводят заслонку в соответствующее положение без прибора — используются при инсталляции; кнопка ТЕСТ — для адресации устройства в АЛС.
Частые вопросы
От чего питается сам модуль и от чего — привод клапана?
Логика модуля питается через адресную линию связи (АЛС); электропривод клапана коммутируется от отдельного внешнего источника — постоянный ток (24±4) В у исп.02 или переменный ток 220 В ±10 % у исп.03.
Сколько клапанов управляет один модуль?
Один — паспорт прямо указывает количество управляемых клапанов: 1.
С какими приборами работает МДУ-1?
С ППКП «Рубеж-4А», ППКПУ 011249-2-1 серии «Водолей» и ППКОПУ 011249-2-1 «Рубеж-2ОП» (по паспорту, без пометки «прот.R3»).
Нюансы и грабли
- МДУ-1 исп.02 и исп.03 внешне и по монтажу похожи, но питание электропривода разное (24 В постоянного тока против 220 В переменного) — перепутать исполнение при заказе или замене значит подать на клапан неверное напряжение.
- Логика модуля питается через АЛС, а электропривод клапана — от отдельного внешнего источника: обесточить только силовую часть, оставив АЛС под напряжением, модуль продолжит откликаться на команды, но клапан не сработает.
- У исп.03 внутри корпуса при снятой крышке есть цепи 220 В переменного тока — трогать разрешено только кнопки на плате, остальное опасно для поражения током.
- IP30 не рассчитан на влажные или уличные условия без дополнительного защитного шкафа.
Документация
- МДУ-1 исп.02, исп.03 — паспорт ООО «Рубеж» Р21.173.001.000-01 ПС, ред. 22 (ТУ ПАСН.423149.015)
