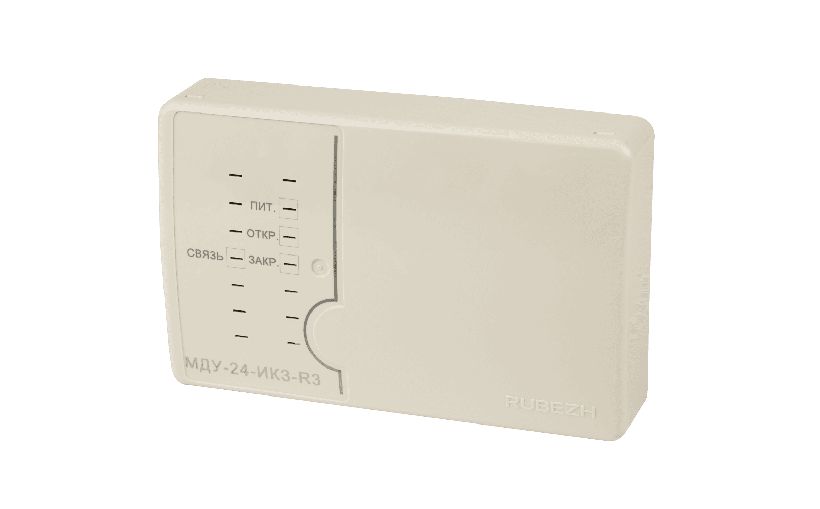

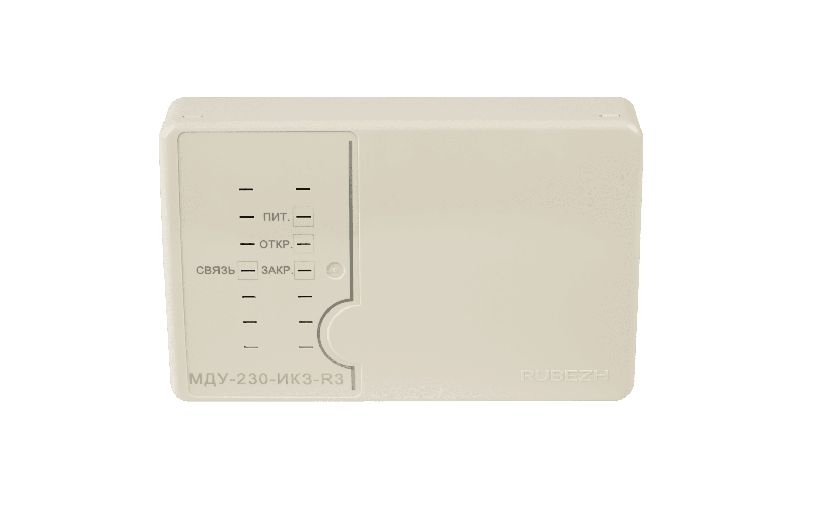

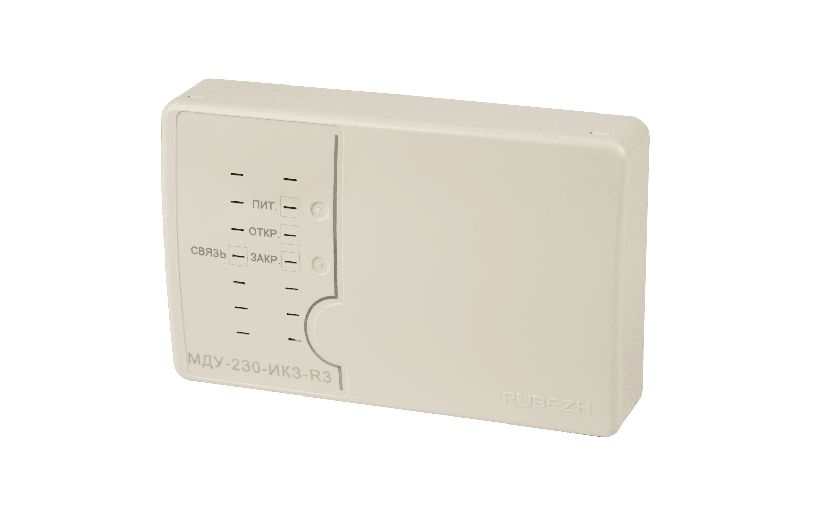

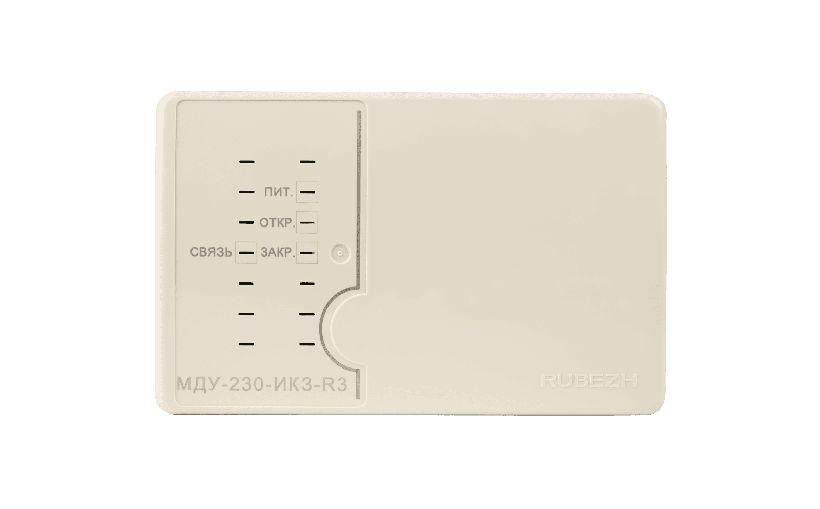

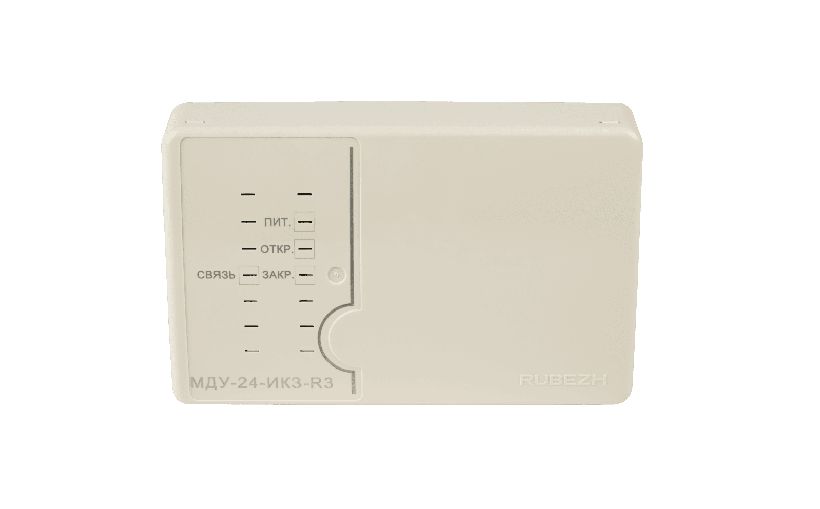

МДУ-24-ИКЗ-R3 / МДУ-230-ИКЗ-R3 — модуль управления клапаном дымоудаления с изолятором АЛС
Модуль на один привод клапана дымоудаления/огнезащиты, кнопки ОТКРЫТЬ/ЗАКРЫТЬ. МДУ-24 — привод 24 В постоянного, МДУ-230 — 230 В переменного, до 2 А. Изолятор АЛС, семь типов привода.
Модели семейства
| Питание привода | два ввода постоянного тока 20,4–28,8 В |
| Коммутируемый ток | ≤ 2 А в пределах напряжения питания |
| Диагностика линии привода | обрыв и КЗ — при остановленном И работающем приводе |
| Потребление от АЛС | ≤ 0,60 мА |
| Изоляция АЛС | встроенный изолятор КЗ с автовосстановлением |
| Питание привода | два ввода переменного тока 198–253 В, 50 ± 5 Гц |
| Коммутируемый ток | ≤ 2 А |
| Диагностика линии привода | обрыв — при остановленном приводе |
| Изоляция АЛС | встроенный изолятор КЗ с автовосстановлением |
Как это работает и подключается
- Подключение к АЛС прибора «R3-Рубеж-2ОП» или контроллера «R3-РУБЕЖ-КАУ2» без учёта полярности; один адрес на модуль. Адрес задаётся ПКУ-1-R3 или прибором; при подключении к системе прибор идентифицирует МДУ по адресу и сам записывает параметры из конфигурации.

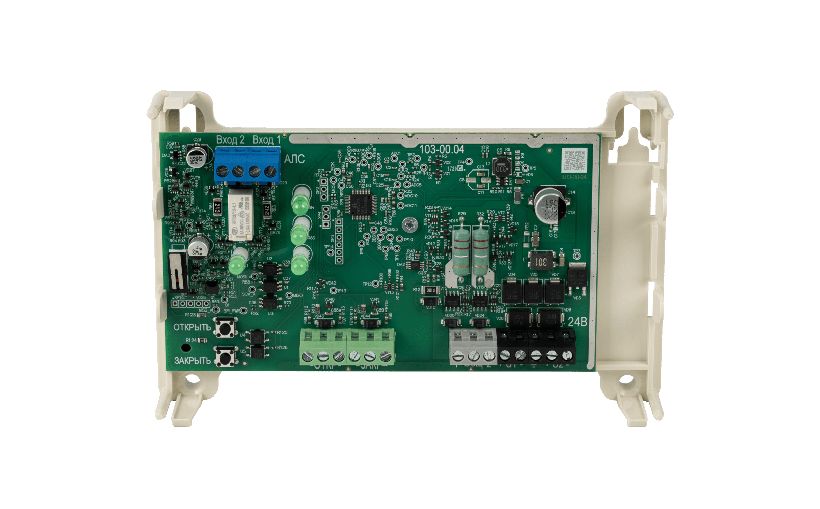

- Управление приводом: кнопки на плате, сигналы прибора (ручной/автоматический режим по сценарию), команды ПО FireSec.
- Контроль положения заслонки: по концевым выключателям (Реверс/Реверс 2/Пружинный/Эл-магн*) или по временному интервалу (Штора/Штора 2 — приводы без концевиков).
- Модуль измеряет и передаёт в прибор: напряжение основного и резервного вводов питания, температуру электронных компонентов платы.
- Реакция на вскрытие настраивается: «Вскрытие» / «Информация» / «Игнорировать» / «Неисправность» — как в ПО FireSec, так и в меню прибора.
- Изолятор КЗ: при коротком замыкании в АЛС модуль изолирует свой участок и восстанавливает связь после устранения КЗ (автоматически).
Монтаж
- После холода — выдержать в упаковке ≥ 4 ч при комнатной температуре перед включением (конденсат).
- Монтаж на стены/перегородки из негорючих материалов или на DIN-рейку (фиксатор в комплекте, ход ~2 мм до щелчка); допускается потолочная установка при надёжной фиксации и доступе для эксплуатации.
- Крышка — на защёлках (верхние или нижние замки); провода — к клеммным колодкам по схемам РЭ (рисунки 4.2–4.3).
- При ремонтных работах в помещении — защита модулей от механических повреждений, строительного мусора, пыли и влаги.
Примеры
МДУ-24-ИКЗ-R3 + тип «Реверс» (3-позиционный с концевыми выключателями): положение заслонки контролируется по концевикам, линия концевиков диагностируется на обрыв и КЗ.
Тип «Штора» / «Штора 2»: положение определяется по временному интервалу срабатывания — у приводов без концевых выключателей.
МДУ-230-ИКЗ-R3: два ввода переменного тока 198–253 В (50±5 Гц); контроль линии питания привода на обрыв — при остановленном приводе.
Тип «Эл-магнит» (один концевик) или «Эл-магн 2» (два) — для приводов с возвратом и контролем положения.
Частые вопросы
Чем отличается от опубликованной карточки МДУ (МДУ-1С-R3, МДУ-R2)?
У обычных МДУ нет встроенного изолятора КЗ АЛС. ИКЗ-исполнения нужны в кольцевых/ответвлённых линиях, где КЗ участка не должно снимать весь дымоудаленческий контур.
Можно ли ставить в кольцо с изоляторами ИЗ?
Да: собственный изолятор МДУ работает по тому же принципу, что ИЗ-1-R3 и ИКЗ в кнопках; в РЭ на ИЗ кольцо с ИКЗ-устройствами показано явно.
У МДУ-230 два ввода — это резерв?
Да, питание «по двум вводам» — основной и резервный, напряжения обоих контролируются и передаются в прибор (п. 2.8 РЭ).
Нюансы и грабли
- Тип привода должен совпасть с реальным приводом в конфигурации — «Реверс» вместо «Реверс 2» даст вечную «неисправность положения»: у разных типов разные схемы контроллер-клапан и концевиков.
- У МДУ-230 линия питания привода диагностируется на обрыв только при остановленном приводе — «обрыв под нагрузкой» он не увидит; у МДУ-24 контроль полный (обрыв+КЗ, стоя и в работе). Разница реальная, не маркетинг.
- Настройка параметров зависит от типа привода и требований проекта (п. 6.4 РЭ): шаблон с другого объекта может молча не совпасть по временам открытия/закрытия — проверяйте на месте.
- IP30 и 2 А на борту: модуль — не пыленепроницаемый и не для мойки; щит/короб обязательны, клеммные токоведущие части закрыты крышкой.
- События о напряжениях и температуре передаются в прибор — при «залипшей» неисправности питания проверь и ввод 20,4–28,8 В, а не только модуль.
Документация
- МДУ-24-ИКЗ-R3, МДУ-230-ИКЗ-R3 — РЭ ТШВГ.423149.017 ред. 1 (2025): разделы 1–2 (функции, приводы, номиналы), 5 (размещение и установка), 6 (настройка, параметры конфигурации).
- Совместимость с приборами/КАУ — п. 1.1 РЭ; типы приводов — п. 1.3; контроль напряжений/температуры — п. 2.8.
