МР «ALEKSA» — радиоуправляемое реле: команда от МРК-30А-R3 по радио, без кабеля до прибора

Радиоканальное реле ALEKSA: получает команды прибора через МРК-30А-R3 и коммутирует исполнительное устройство. Питание от литиевых батарей, основной элемент держит до 3 лет.

Модели семейства

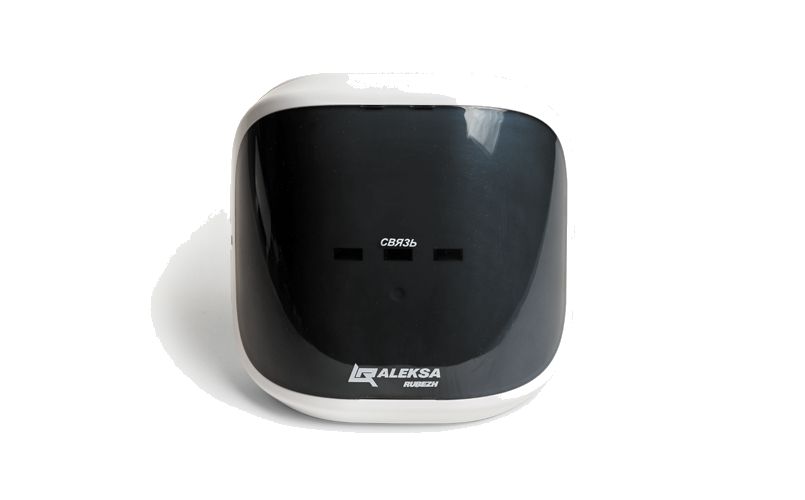

МР «ALEKSA»радиоуправляемый релейный модуль, 1 группа контактов

Радиоканал	433,2–434,8 МГц, 8 каналов; мощность передатчика не более 10 мВт; дальность на открытом пространстве до прибора/ретранслятора — до 400 м
Реле	1 переключающая группа контактов; ток не более 1 А; напряжение не более 220 В постоянного / 250 В переменного тока; мощность не более 30 Вт/30 ВА
Питание	литиевый основной элемент XL-060F Std + резервный CR2032; рабочее напряжение элементов 2,5–3,7 В; переход на резерв при (2,5±0,1) В
Ресурс батарей	не менее 3 лет от основного элемента; не менее 2 месяцев от резервного
Сигналы неисправности	«Питание 1» — основной элемент ниже (3,45±0,1) В, снимается от (3,59±0,1) В; «Питание 2» — резервный ниже (2,8±0,1) В, снимается от (3,0±0,1) В
Корпус	IP20, (110×110×53) мм, не более 0,2 кг с элементами питания
Условия	от −10 до +55 °C, влажность до 93 % без конденсата
Надёжность	10 лет службы; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98

Как это работает и подключается

МР — дистанционно управляемый переключатель одной группы контактов; конфигурируется в составе системы через ПО «ALEKSA Конфигуратор»: «Задержка на включение», «Время удержания», «Задержка на выключение» (0–65535 с каждая) и состояние контакта в каждом режиме — НР, НЗ или «Мерцание» (переключение каждые 0,5 с).
Два независимых узла тревожной сигнализации: концевой выключатель отрыва от стены и датчик вскрытия крышки — оба формируют для прибора сигнал «Вскрытие» независимо друг от друга.
Индикация: мигание раз в 3 с — обмен данными с прибором есть; мигание раз в 1 с — реле включено; однократное свечение 1–2 с — модуль в состоянии «Тест»; двукратное мигание раз в 3 с — идёт поиск сети; не светится — нет питания.

Монтаж

Разметка и монтаж — по рисунку 1 паспорта: два отверстия под дюбели.
Перед установкой элементов питания извлечь изолирующую плёнку из-под крышки; элементы ставить с соблюдением полярности.
Элемент питания XL-060F Std, пролежавший на складе более шести месяцев, перед установкой нужно депассивировать по рекомендациям изготовителя элемента.
После монтажа: зарегистрировать МР в радиоканальной сети, нажать ТЕСТ и убедиться, что засветился индикатор на корпусе и прибор принял сигнал «Тест».
Если модуль хранился на морозе — выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.

Примеры

Клапан или сирена без кабеля до прибора

МР получает команду по радио от прибора через МРК-30А-R3 и замыкает/размыкает своё реле (до 1 А, 220 В постоянного / 250 В переменного тока) — кабель до самого прибора не нужен.

Резерв вместо основной батареи

Сигнал неисправности «Питание 1» появляется уже при (3,45±0,1) В на основном элементе — заметно раньше фактического перехода на резервный CR2032, который происходит при (2,5±0,1) В.

Тест утопленной кнопкой

Кнопка ТЕСТ спрятана в корпусе — нажимают тонким предметом вроде канцелярской скрепки, индикатор при этом светится 1–2 с.

Два независимых сигнала «Вскрытие»

Отрыв корпуса от стены (концевой выключатель) и открытие крышки самого корпуса (датчик вскрытия) — два разных узла, каждый независимо формирует для прибора сигнал «Вскрытие».

Частые вопросы

Что будет, если сядет основная батарея МР?

Модуль автоматически переключится на резервный элемент CR2032 (держит не менее 2 месяцев) и сообщит прибору «Неисправность» — реле продолжит работать, пока батарею не заменят.

Сколько исполнительных устройств можно подключить к одному МР?

Один — у модуля всего одна переключающая группа контактов реле; для нескольких цепей нужно несколько модулей МР.

Нюансы и грабли

Гарантия не распространяется на элементы питания, а сам срок гарантии — 18 месяцев с ввода в эксплуатацию, но не более 24 месяцев с даты выпуска, — считать нужно от более ранней даты.
Кнопка ТЕСТ утоплена в корпус — пальцем не нажимается, нужен тонкий предмет вроде канцелярской скрепки.
Элемент питания XL-060F Std, пролежавший на складе более полугода, паспорт отдельно требует депассивировать перед установкой по рекомендациям изготовителя элемента — этот шаг легко пропустить.

Документация

Рубеж — Модуль управления реле МР «ALEKSA», Паспорт ПАСН.423149.075 ПС (ред.11)
