МВК2/4/8-R2 — адресный модуль включает нагрузку и видит обрыв или КЗ в её цепи
Модуль «Рубеж-Глобал»: включает и выключает нагрузку по команде прибора, линию к ней контролирует на обрыв и КЗ во включённом и выключенном состоянии. Исполнения на 2, 4 и 8 выходов.
Модели семейства
МВК2-R22 выхода с контролем, 2 адреса в системе
| Выходы / адреса | 2 выхода, 2 адреса «Рубеж-Глобал» |
| Ток выхода | ≤ 0,5 А длительно; ≤ 1,5 А кратковременно, не более 10 с |
| Питание | 10,5–28 В от внешнего источника; ток от АЛС ≤ 0,5 мА; в дежурном режиме ≤ 10 мА |
| Суммарный ток входа | не более 3 А — сумма всех выходов от внешнего источника |
| Контроль линии | обрыв/КЗ по каждому выходу в обоих состояниях; ток контроля обратной полярности ≤ 2 мА |
| Корпус | IP20, (105×150×41) мм, не более 0,2 кг |
| Надёжность | 10 лет службы; наработка на отказ ≥ 60000 ч; вероятность безотказной работы за 1000 ч ≥ 0,98 |
МВК4-R24 выхода с контролем, 4 адреса в системе
| Выходы / адреса | 4 выхода, 4 адреса «Рубеж-Глобал» |
| Ток выхода | ≤ 0,5 А длительно; ≤ 1,5 А кратковременно, не более 10 с |
| Питание | 10,5–28 В от внешнего источника; ток от АЛС ≤ 0,5 мА; в дежурном режиме ≤ 10 мА |
| Суммарный ток входа | не более 3 А — сумма всех выходов от внешнего источника |
| Контроль линии | обрыв/КЗ по каждому выходу в обоих состояниях; ток контроля обратной полярности ≤ 2 мА |
| Корпус | IP20, (105×150×41) мм, не более 0,2 кг |
| Надёжность | 10 лет службы; наработка на отказ ≥ 60000 ч; вероятность безотказной работы за 1000 ч ≥ 0,98 |
МВК8-R28 выходов с контролем, 8 адресов в системе
| Выходы / адреса | 8 выходов, 8 адресов «Рубеж-Глобал» |
| Ток выхода | ≤ 0,5 А длительно; ≤ 1,5 А кратковременно, не более 10 с |
| Питание | 10,5–28 В от внешнего источника; ток от АЛС ≤ 0,5 мА; в дежурном режиме ≤ 10 мА |
| Суммарный ток входа | не более 3 А — сумма всех выходов от внешнего источника |
| Контроль линии | обрыв/КЗ по каждому выходу в обоих состояниях; ток контроля обратной полярности ≤ 2 мА |
| Корпус | IP20, (105×150×41) мм, не более 0,2 кг |
| Надёжность | 10 лет службы; наработка на отказ ≥ 60000 ч; вероятность безотказной работы за 1000 ч ≥ 0,98 |
Как это работает и подключается
- Работает под управлением прибора «Рубеж-Глобал»: занимает по адресу на каждый выход (2/4/8) и включает-выключает нагрузку по командам, идущим по АЛС.
- Каждому выходу при конфигурировании прибора задаются «Задержка 1» на включение, «Удержание», «Задержка 2» на выключение (0–65535 с каждая) и условное состояние в каждом режиме — «НР» (без напряжения), «НЗ» (под напряжением) или «Меандр» (импульс и пауза по 0,5 с).
- Контроль линии для каждого выхода настраивается отдельно: без контроля, только на обрыв, только на КЗ или на оба; отдельно задаётся порог напряжения питания (0–28 В, шаг 0,1 В), ниже которого модуль шлёт «Неисправность».

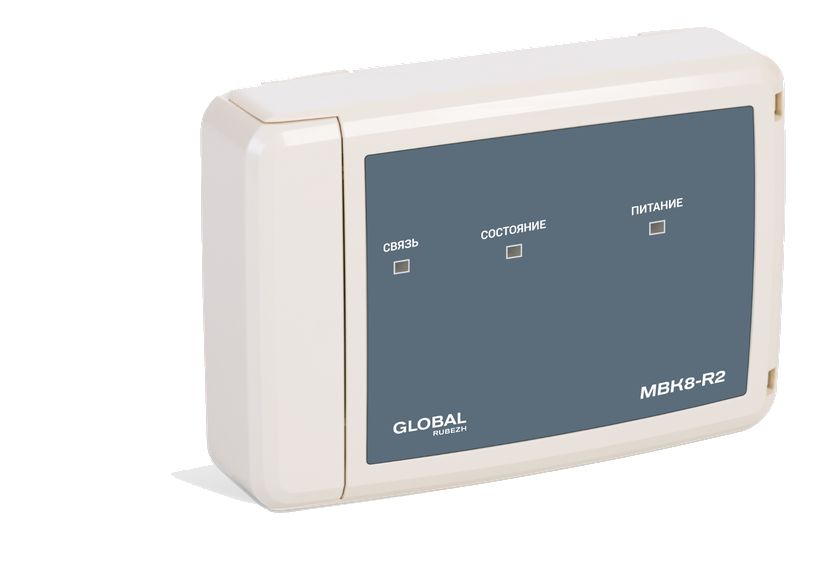

- Индикация на крышке: СВЯЗЬ (мигает раз в 3 с — обмен с прибором есть; раз в 1 с — включён какой-то выход; погашен — связи нет), СОСТОЯНИЕ (мигает раз в 1 с при неисправности), ПИТАНИЕ (горит постоянно — норма). Кнопка ТЕСТ переводит модуль в состояние «Тест» до команды «Снять тест» с прибора.
Монтаж
- Монтаж на стену (2 самореза ∅4 мм по месту плюс третий через нижнее отверстие) или на DIN-рейку штатным фиксатором из комплекта.
- АЛС — экранированным проводом сечением 0,35–1 мм², экран подключать на минус АЛС; провода питания и нагрузки к клеммам — сечением 0,35–1,5 мм².
- Нагрузку без встроенного диода (звуковой оповещатель, модуль порошкового тушения) сажать через УПН из комплекта (2/4/8 шт. — по числу выходов) или через добавочный диод в разрыв цепи — иначе контроль обрыва в выключенном состоянии не работает; для табло со встроенным диодом (ОПОП 1-8) отдельный УПН не нужен.
- Питание — от адресного резервированного ИВЭПР RS-R2; если источник неадресный, на его выход реле «Авария» надо повесить адресную метку АМ1-R2, иначе прибор не увидит его состояние.
- После монтажа модуль занести в конфигурацию прибора, нажать ТЕСТ и убедиться, что прибор принял сигнал «Тест есть».
- Если модуль хранился или перевозился на морозе — выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Примеры
Табло ОПОП 1-8 на этаже
Выход настроен на контроль «На обрыв и короткое замыкание»: КЗ в цепи табло — выход защитно отключается и включается обратно сам, как только КЗ устранили.
Порошковое тушение без своего диода
Нагрузку без встроенного диода (модуль порошкового пожаротушения, звуковой оповещатель) сажают через УПН из комплекта — иначе модуль не видит обрыв цепи, пока выход выключен.
Насосная — 8 цепей с одного модуля
МВК8-R2 занимает 8 адресов и держит 8 независимо настраиваемых выходов: у каждого своя задержка включения, время удержания и состояние (НР/НЗ/меандр).
Частые вопросы
Чем МВК2-R2, МВК4-R2 и МВК8-R2 отличаются друг от друга?
Только числом выходов и адресов, которые модуль занимает в системе (2/4/8) — электрические параметры, монтаж и логика конфигурирования выходов одинаковые.
Обязательно ли ставить УПН на каждую нагрузку?
Только если у нагрузки нет своего диода. У табло вроде ОПОП 1-8 диод уже встроен — для них УПН из комплекта не нужен; для оповещателя или модуля тушения без диода — нужен, иначе выход не увидит обрыв цепи, пока выключен.
Нюансы и грабли
- Суммарный ток всех выходов от внешнего источника ограничен 3 А в целом на модуль — не 0,5 А × число выходов; на МВК8-R2 с нагрузкой по максимуму в лимит легко не влезть.
- Кратковременный ток 1,5 А разрешён не дольше 10 с — это бросок при включении нагрузки, а не режим постоянной работы.
- Без диода или УПН в цепи модуль физически не может измерить обрыв нагрузки в выключенном состоянии — контроль идёт малым током обратной полярности через этот диод.
- IP20 — корпус для щита или сухого помещения, не для открытой установки на улице.
Документация
- Рубеж — Модули выходов с контролем МВК2-R2, МВК4-R2, Паспорт ПАСН.423149.032-02 (ред.15)
- Рубеж — Модуль выходов с контролем МВК8-R2, Паспорт ПАСН.423149.032 (ред.25)
