Рубеж · световые и свето-звуковые адресные оповещатели, протокол Рубеж-Глобал (R2)
ОПОП 1/124/124Б/2-R2 — адресные оповещатели «Рубеж-Глобал», другой протокол, чем у ОПОП-R3
Четыре адресных оповещателя для прибора «Рубеж-Глобал»: световое табло, свето-звуковой, потолочный под извещатель, звуковой. Протокол R2, не R3 — с «Рубеж-2ОП» не работают.
Модели семейства
| Адресов в системе | один |
| Ток от АЛС | не более 0,4 мА (подсветка выключена), не более 8 мА (подсветка включена) |
| Напряжение АЛС | 24 (+3,6/−6,0) В |
| Дальность распознавания знака | не менее 4 м |
| Габариты / масса | не более 100×300×20 мм, ≤0,25 кг |
| Степень защиты | IP41 по ГОСТ 14254-2015 |
| Среда | −20…+70 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60 000 ч, вероятность безотказной работы за 1000 ч ≥0,98, срок службы 10 лет |
| Адресов в системе | два |
| Ток от АЛС | не более 0,25 мА дежурный; не более 15 мА в «Тревоге»/«Пожаре» |
| Звук | не менее 85 дБ на (1±0,05) м, модулированный сигнал 2000–4000 Гц |
| Напряжение АЛС | 24 (+3,6/−6,0) В |
| Габариты / масса | не более 87×88×44 мм, ≤0,2 кг |
| Степень защиты | IP41 по ГОСТ 14254-2015 |
| Среда | −20…+70 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60 000 ч, вероятность безотказной работы за 1000 ч ≥0,98, срок службы 10 лет |
| Адресов в системе | два (без учёта адреса извещателя) |
| Совместим с извещателем | тепловым, дымовым или комбинированным протокола RS-R2, устанавливаемым на корпус оповещателя |
| Ток от АЛС | не более 0,6 мА дежурный; не более 25 мА в «Тревоге»/«Пожаре» |
| Звук | не менее 85 дБ на 1 м, модулированный сигнал 2000–4000 Гц |
| Габариты / масса | не более 146×42 мм, ≤0,15 кг |
| Степень защиты | IP22 без извещателя, IP42 с установленным извещателем (ГОСТ 14254-2015) |
| Среда | −20…+70 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60 000 ч, вероятность безотказной работы за 1000 ч ≥0,98, срок службы 10 лет |
| Адресов в системе | один |
| Ток от АЛС | не более 0,25 мА дежурный; не более 7 мА в «Тревоге»/«Пожаре» |
| Звук | не менее 85 дБ на (1±0,05) м, модулированный сигнал 2000–4000 Гц |
| Напряжение АЛС | 24 (+3,6/−6,0) В |
| Габариты / масса | не более 87×88×44 мм, ≤0,2 кг |
| Степень защиты | IP41 по ГОСТ 14254-2015 |
| Среда | −20…+70 °С, влажность до 93 % без конденсата |
| Надёжность | наработка ≥60 000 ч, вероятность безотказной работы за 1000 ч ≥0,98, срок службы 10 лет |
Как это работает и подключается
- Все четыре модели питаются и управляются по двухпроводной АЛС от прибора приёмно-контрольного и управления пожарного адресного «Рубеж-Глобал» — отдельного питания не требуют (кроме звукового тракта 124Б/124, который тоже берётся из АЛС).
- Конфигурируются в приложении «Администратор» программного обеспечения «GLOBAL Монитор»: для световой части задаются состояния «Выключено»/«Включено 1»/«Включено 2» и характер подсветки («Горит», «Не горит», «Мерцание» с частотой 1 Гц); для звуковой (124, 124Б, 2) — «Время удержания» и «Режим после удержания» (0–65535 с).
- Индикатор состояния (все модели): нет связи с прибором — погашен; дежурный обмен — вспышки с периодом 3 с; включено/сработка — вспышки с периодом 1 с; тест — однократное свечение (1–2) с.
- Проверка исправности — нажатием кнопки ТЕСТ (тонким предметом, например скрепкой) либо лучом оптического тестера ОТ-1, направленным перпендикулярно плоскости индикатора; прибор получает и журналирует события «Тест есть» / «Тест нет».
- ОПОП 124Б-R2 — базовое основание: на него ставится тепловой, дымовой или комбинированный извещатель протокола RS-R2, который получает шлейф АЛС2 через клеммы 3 и 2 своего основания; извещатель занимает отдельный адрес, не входящий в два адреса самого оповещателя.
Монтаж
- Провода АЛС — экранированные, сечением 0,35–1 мм², с соблюдением полярности и последовательности; у ОПОП 1-R2 и ОПОП 2-R2 экранирующую оплётку подключать на дополнительную клемму «–» колодки АЛС.
- Крепление — двумя шурупами Ø4 мм по установочным размерам РЭ; после хранения при минусовой температуре выдержать не менее 4 ч в упаковке при комнатной температуре перед включением (конденсат внутри корпуса).
- ОПОП 124-R2 и ОПОП 2-R2: перед монтажом отжать замки и снять крышку корпуса вместе с защитной крышкой; звуковой излучатель закреплён на внутренней стороне крышки и соединён с платой через разъём — сначала отсоединить разъём, потом снимать крышку.
- ОПОП 124Б-R2 крепится на потолок двумя шурупами (плюс трос — опционально); конструкция корпуса отводит воду через дренажные пазы и предотвращает затекание по кабелю АЛС и со стороны крепления к потолку — собирать по схемам РЭ (рис. 5–8), а не произвольно.
- После монтажа обязательно прописать оповещатель в конфигурации прибора («Администратор» GLOBAL Монитор) и проверить его работу кнопкой ТЕСТ — без записи в конфигурацию прибор оповещателем не управляет.
Примеры
ОПОП 1-R2: подсвечиваемый экран, надпись согласуется с заказчиком, распознаётся с 4 м; режим подсветки (Горит/Не горит/Мерцание 1 Гц) задаётся при конфигурировании прибора.

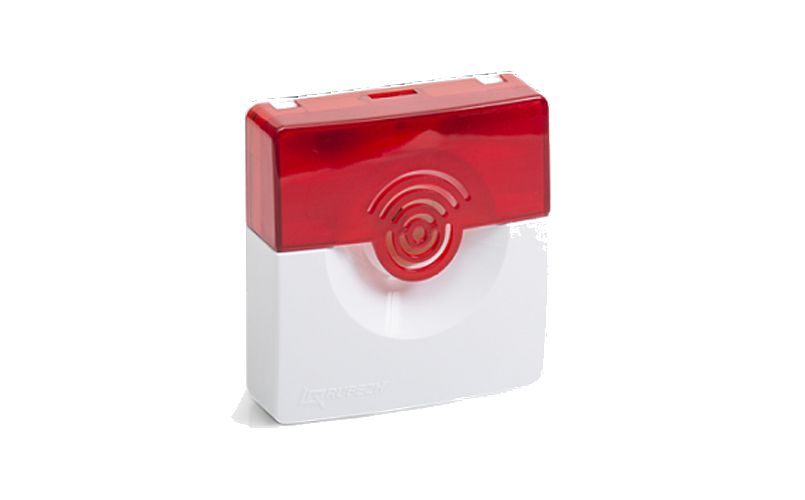

ОПОП 124-R2: звуковой модулированный сигнал 2000–4000 Гц, не менее 85 дБ на 1 м, плюс подсветка — параметры света и звука настраиваются отдельно.

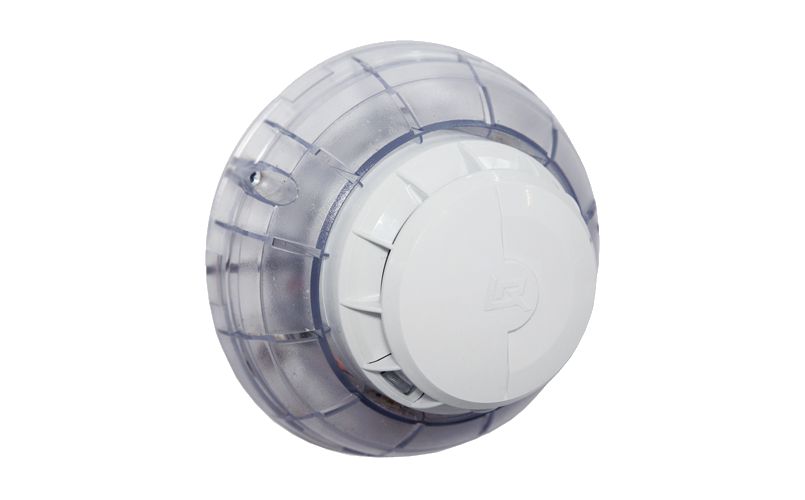

ОПОП 124Б-R2: на его основание ставится тепловой, дымовой или комбинированный извещатель протокола RS-R2; конструкция корпуса отводит воду через дренажные пазы — для влажных зон.
ОПОП 2-R2 — там, где нужен звуковой сигнал 85 дБ, но световая часть избыточна или её обеспечивает другое устройство.
Частые вопросы
Можно ли поставить ОПОП 124-R2 на линию «Рубеж-2ОП» прот.R3?
Нет. Паспорт указывает совместимость только с прибором «Рубеж-Глобал» — это другой протокол адресной линии, чем у R3. За линию «Рубеж-2ОП»/КАУ прот.R3 отвечает отдельная линейка ОПОП-R3.
Чем ОПОП 124Б-R2 отличается от ОПОП 124-R2?
124Б — потолочный базовый корпус с местом под тепловой/дымовой/комбинированный извещатель протокола RS-R2 (плюс отдельный адрес извещателя) и защитой от затекания воды; 124 — самостоятельный свето-звуковой оповещатель для монтажа на стену, без места для извещателя.
Как проверить оповещатель без демонтажа?
Кнопкой ТЕСТ или лучом оптического тестера ОТ-1, направленным перпендикулярно на индикатор. Оповещатель переходит в состояние «Тест» (индикатор светится непрерывно), прибор регистрирует «Тест есть», а после снятия теста — «Тест нет».
Нюансы и грабли
- Протокол «Рубеж-Глобал» (R2), а не R3: паспорт называет прибором только «Рубеж-Глобал» — на линию «Рубеж-2ОП»/КАУ прот.R3 эти оповещатели не ставятся, там своя линейка ОПОП-R3 (content/opoveschatel-svetovoi-opop-rubezh). Корпуса и разводка похожи, обозначения на первый взгляд тоже — путать легко.
- Диапазон рабочих температур у R2-версий шире, чем у опубликованных ОПОП-R3: −20…+70 °С против −25…+55 °С — не ориентироваться на цифры R3-карточки при выборе для морозных или жарких объектов.
- У ОПОП 124-R2 и ОПОП 2-R2 звуковой излучатель подключён проводом через разъём внутри крышки — снимать крышку резким движением без отсоединения разъёма означает оторвать провод излучателя.
- ОПОП 124Б-R2 сам по себе занимает ДВА адреса (без извещателя) — адрес извещателя на его основании добавляется третьим/четвёртым отдельно, считать по проекту, а не «один прибор — один адрес».
Документация
- ОПОП 1-R2 — Паспорт ПАСН.425542.003 ПС, ред. 22
- ОПОП 124-R2 — Паспорт ПАСН.425542.002 ПС, ред. 26
- ОПОП 124Б-R2 — Паспорт ПАСН.425542.014 ПС, ред. 15
- ОПОП 2-R2 — Паспорт ПАСН.425542.004 ПС, ред. 25
