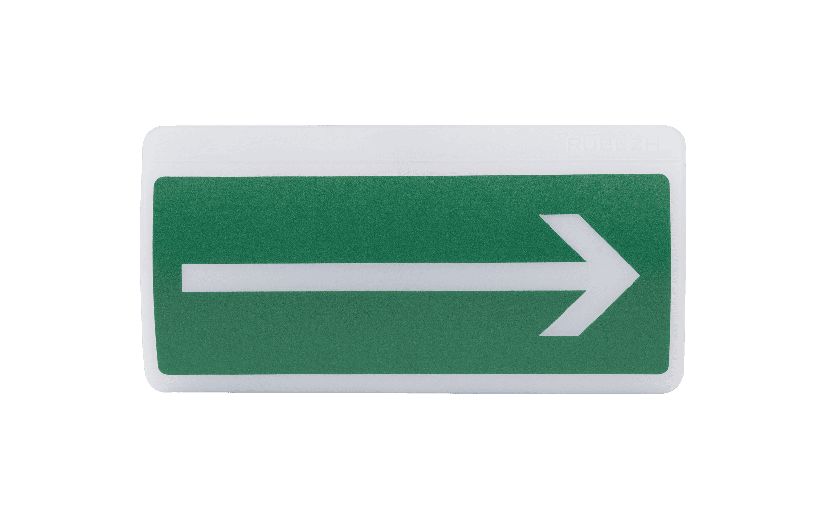

ОПОП Т1-R3, ОПОП Т2-R3 — световые адресные табло: одностороннее и двухстороннее свечение
Указатель с адресной подсветкой: питание и команды по АЛС от «R3-Рубеж-2ОП» или «R3-Рубеж-КАУ2». ОПОП Т1-R3 светит на одну сторону, Т2-R3 — на две. Надпись по ТШВГ.301261.003 ТБ.
Модели семейства
ОПОП Т1-R3одностороннее световое оповещение
| Совместимость | ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП», контроллер «R3-Рубеж-КАУ2» |
| Питание от АЛС | 24–36 В |
| Ток потребления | ≤0,4 мА при выключенной подсветке; ≤4,4 мА при включённой подсветке |
| Адресов в системе | 1 |
| Габариты | (102×204×38) мм |
| Масса | ≤0,25 кг |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Среда | −25…+55 °С, влажность до 95 % без конденсата, закрытые помещения |
| Расстояние распознавания знака | однострочная надпись/символ ≥4 м, двухстрочная ≥2 м (бело-зелёная/бело-красная схема — вдвое больше: ≥8 м и ≥4 м) |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет |
| Монтаж | два шурупа Ø4 мм в стену/перегородку/конструкцию |
ОПОП Т2-R3двухстороннее световое оповещение (свечение на две стороны)
| Совместимость | ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП», контроллер «R3-Рубеж-КАУ2» |
| Питание от АЛС | 24–36 В |
| Ток потребления | ≤0,4 мА при выключенной подсветке; ≤8,8 мА при включённой подсветке |
| Адресов в системе | 1 |
| Габариты | (102×204×62) мм |
| Масса | ≤0,25 кг |
| Степень защиты | IP40 по ГОСТ 14254-2015 |
| Среда | −25…+55 °С, влажность до 95 % без конденсата, закрытые помещения |
| Расстояние распознавания знака | однострочная надпись/символ ≥4 м, двухстрочная ≥2 м (бело-зелёная/бело-красная схема — вдвое больше: ≥8 м и ≥4 м) |
| Надёжность | наработка ≥60000 ч, срок службы 10 лет |
| Монтаж | шурупы-полукольца (крюк резьбовой) в крепёжные отверстия корпуса |
Как это работает и подключается
- Оповещатели включаются по сигналам прибора «R3-Рубеж-2ОП»/КАУ2 и подключаются полярности не требуют (допускается подключение к АЛС без учёта полярности).
- Оптический индикатор на боковой поверхности корпуса: в дежурном режиме мигает раз в (4–5) с; при нажатии кнопки ТЕСТ часто мигает (2–3) с — на прибор при этом уходит сообщение «ТЕСТ: Кнопка» с типом и адресом устройства.
- Присвоенные адреса хранятся в энергонезависимой памяти оповещателя; при подключении к системе прибор идентифицирует устройство по адресу и записывает параметры настройки из конфигурации в память оповещателя.
- Табло выполнены в пластиковом корпусе с прозрачным экраном и светодиодной подсветкой внутри; содержание надписи/символа на экране согласуется с заказчиком.
Монтаж
- Устанавливать на стенах, перегородках и конструкциях из негорючих материалов.
- ОПОП Т1-R3 крепится двумя шурупами Ø4 мм; ОПОП Т2-R3 — шурупами-полукольцами, вкручиваемыми круговыми движениями в крепёжные отверстия корпуса; для ввода/вывода провода нужно удалить лишний пластик в отмеченных местах корпуса.
- После хранения при отрицательных температурах — выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
- Провода АЛС подключаются с соблюдением последовательности клемм (АЛС1 вход/выход, АЛС2 вход/выход); остаток провода допускается укладывать внутри основания корпуса.
- Адресация оповещателя выполняется прибором — процедура описана в эксплуатационной документации на сам прибор.
- Гарантийный срок — 2 года (3 года «Серия 3», 5 лет «Серия 5») с даты выпуска.
Примеры
Указатель эвакуационного выхода
ОПОП Т1-R3 с надписью «Выход» включается прибором по сигналу пожарной автоматики и работает как световое эвакуационное табло.
Табло в проходном коридоре
ОПОП Т2-R3 светит на две стороны — видно и из одного, и из другого конца коридора без установки двух отдельных табло.
Частые вопросы
Чем ОПОП Т1-R3 отличается от ОПОП Т2-R3?
Т1 светит на одну сторону, Т2 — на две; у Т2 больше глубина корпуса (62 мм против 38 мм у Т1) и другой крепёж (шурупы-полукольца вместо обычных шурупов).
С какими приборами работают?
С ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 / «R3-Рубеж-2ОП» и контроллером адресных устройств «R3-Рубеж-КАУ2».
Нужна ли полярность при подключении к АЛС?
Нет — оповещатели допускают подключение к АЛС без учёта полярности.
Нюансы и грабли
- ОПОП Т1-R3 и ОПОП Т2-R3 внешне похожи по табличке, но у них разная глубина корпуса (38 мм у Т1, 62 мм у Т2) и разный крепёж (шурупы vs шурупы-полукольца) — заранее уточнять исполнение под место монтажа.
- Ток потребления при включённой подсветке у Т2 вдвое выше, чем у Т1 (8,8 мА против 4,4 мА) — учитывать при расчёте нагрузки на АЛС при большом числе табло.
- Электромагнитная обстановка в месте установки должна соответствовать требованиям РЭ — иначе качество функционирования не гарантируется производителем.
- IP40 и диапазон −25…+55 °С — не повод ставить на улицу без дополнительной защиты: РЭ требует закрытых помещений.
Документация
- ОПОП Т1-R3, ОПОП Т2-R3 — РЭ ООО «Рубеж» ТШВГ.425542.013 РЭ, ред. 5
- Этикетка ОПОП Т1-R3/Т2-R3 — п. 1.1–1.2 (совместимость, исполнения), п. 3.2 (гарантия)
