Рубеж · программаторы адресных устройств

ПКУ-1 — переносной программатор адреса: номер шлейфа + номер устройства в шлейфе

Батарейный программатор (элемент «Крона», 9 В) для просмотра и записи адреса адресных устройств старой схемы: адрес — это номер шлейфа (1–10) и номер устройства в шлейфе (1–255).

Модели семейства

ПКУ-1 исп.00с переходным устройством на базовом основании — для адресных пожарных извещателей

Функции	просмотр и запись адреса адресного устройства (номер шлейфа + номер устройства в шлейфе)
Питание	элемент типа «Крона» 9 В; напряжение питания (7,5–9) В, сообщение о разряде при снижении до 7,5 В
Подключение	переходное устройство на базовом основании, провода — к адресному устройству
Корпус	не более (77×95×150) мм, не более 0,35 кг
Условия	от +5 до +55 °C, влажность до 93 % без конденсата

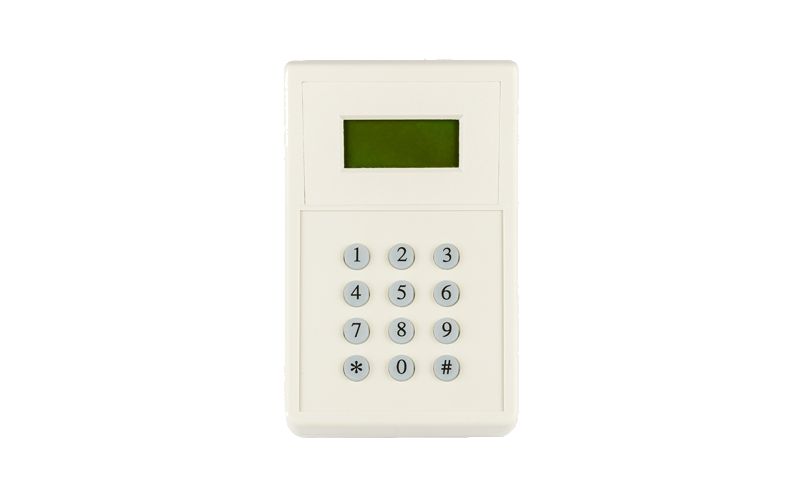

ПКУ-1 исп.01с жгутом на базовом основании — для остальных адресных устройств

Подключение	жгут к базовому основанию: красный провод — контакт 2, провод другого цвета — контакт 4
Комплектность	поставляется с защитным кожухом на базовом основании — снять перед началом работы
Прочее	питание, корпус, условия — как у ПКУ-1 исп.00

Как это работает и подключается

Включение — держать клавишу «5» около 2 секунд, на экране появится название и версия ПО ПКУ-1, затем «ПОДКЛЮЧИТЕ УСТРОЙСТВО».
После подключения адресного устройства к контактам базового основания появляется экран просмотра и установки адреса; ПКУ-1 отключится через 20 с, если устройство не подключено, и через 60 с после последнего нажатия клавиши, если действий не было.
Запись адреса: в режиме просмотра текущего адреса нажать «#» — переход в режим ввода; ввести номер шлейфа (1–10), нажать «#», ввести номер устройства в шлейфе (1–255); ошибочный символ удаляется клавишей «*»; после правильного ввода «#» записывает параметр в память устройства.
Если информация об устройстве неизвестна ПКУ-1, на экране появляется «НЕИЗВЕСТНЫЙ ТИП»; при нарушении обмена — «ОШИБКА СВЯЗИ», далее выводится текущий адрес устройства, который можно изменить как обычно.
Обслуживание не реже раза в год: проверка корпуса на механические повреждения и проверка работоспособности с подключённым адресным устройством.

Монтаж

Для исп.00 подключение — через переходное устройство, установленное на базовое основание ПКУ-1.
Для исп.01 — через жгут: красный провод на контакт 2, провод другого цвета — на контакт 4 базового основания; перед началом работы снять защитный кожух с базового основания.
Замена элемента питания: отвинтить четыре винта со стороны основания, снять крышку, заменить элемент «Крона», установить крышку и завернуть винты до упора.
Утилизация элементов питания и самого ПКУ-1 — по правилам региона эксплуатации, как для изделий с электронными компонентами.

Примеры

Адресация извещателя на столе

Подключаешь извещатель к базовому основанию ПКУ-1, набираешь номер шлейфа и номер устройства клавишами, подтверждаешь клавишей «#» — адрес записан в память устройства.

Два исполнения под разную арматуру

Исп.00 — с переходным устройством на базовом основании для адресных пожарных извещателей; исп.01 — с жгутом (красный провод на контакт 2, второй — на контакт 4) для прочих адресных устройств.

Разряженная батарея вместо ошибки адреса

Сообщение «ЗАМЕНИТЕ БАТАРЕЮ ПИТ.» при снижении напряжения до 7,5 В — прежде чем искать неисправность в адресации, проверяют элемент питания.

Частые вопросы

Чем ПКУ-1 исп.00 отличается от исп.01?

Способом подключения к адресному устройству: исп.00 — через переходное устройство на базовом основании (для адресных пожарных извещателей), исп.01 — через жгут (для прочих адресных устройств).

Как понять, что сел элемент питания?

ПКУ-1 выведет на экран «ЗАМЕНИТЕ БАТАРЕЮ ПИТ.» при снижении напряжения элемента до 7,5 В.

Что означает диапазон адреса устройства в шлейфе?

Номер шлейфа задаётся от 1 до 10, номер устройства в шлейфе — от 1 до 255; вместе они и есть адрес устройства в этой схеме.

Нюансы и грабли

Адрес здесь двусоставной (номер шлейфа 1–10 + номер устройства в шлейфе 1–255) — это не тот же формат адреса, что у устройств протокола R3; переносить схему адресации между линейками нельзя.
Сообщение о разряде батареи появляется при том же напряжении (7,5 В), которое паспорт указывает как нижнюю границу рабочего диапазона питания — это не случайность, а прямой порог программы.
ПКУ-1 отключается через 20 с без подключённого устройства и через 60 с без нажатий клавиш — набор адреса нужно успевать завершать, не отвлекаясь.
Исп.00 и исп.01 различаются способом подключения к базовому основанию (переходное устройство против жгута) — уточнять исполнение под тип адресуемых устройств перед началом работ.

Документация

Рубеж — Программаторы адресных устройств ПКУ-1 исп.00, ПКУ-1 исп.01, Паспорт Р21.162.001.000 ПС (ред. 12)
