Рубеж · релейные модули вывода

РМ-1, РМ-2 — простые адресные релейные выходы без контроля целостности цепи

Дистанционно управляемый переключатель на АЛС: РМ-1 — одно реле на один адрес, РМ-2 — два логических РМ-1 в одном корпусе на два адреса. Работают с «Рубеж-2ОП», «Рубеж-4А» и «Водолей».

Модели семейства

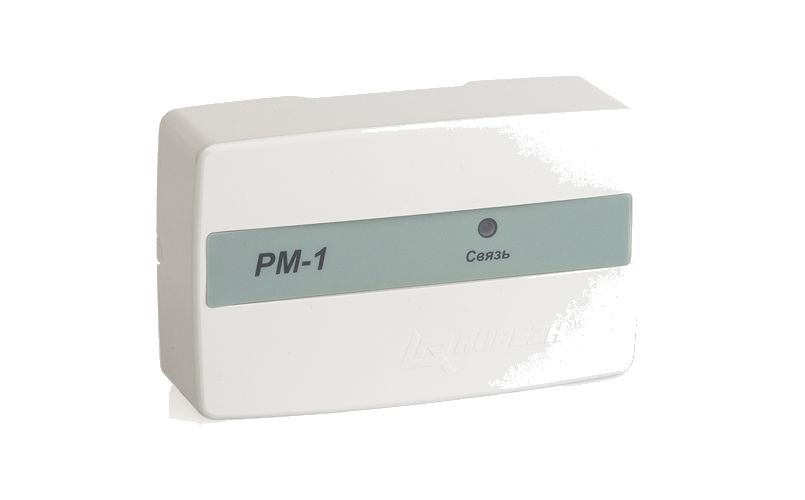

РМ-1одно реле, один адрес

Назначение	управление исполнительными устройствами систем противопожарной защиты
Совместимость	ППКОПУ 011249-2-1 «Рубеж-2ОП», ППКП 01149-4-1 «Рубеж-4А», ППКПУ 011249-2-1 серии «Водолей» (без пометки прот.R3)
Контакты реле	постоянный ток до 2 А при напряжении до 30 В; переменный ток 0,5 А при напряжении до 125 В; переменный ток до 0,25 А при напряжении до 250 В
Адрес в системе	1
Корпус / IP	IP30 по ГОСТ 14254-2015, пластмассовый
Габариты / масса	не более (84×125×37) мм; не более 0,25 кг
Среда	от минус 25 до плюс 55 °С, влажность до 93 % без конденсата
Надёжность	срок службы 10 лет; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98; вероятность ложного срабатывания не более 0,01 за 1000 ч

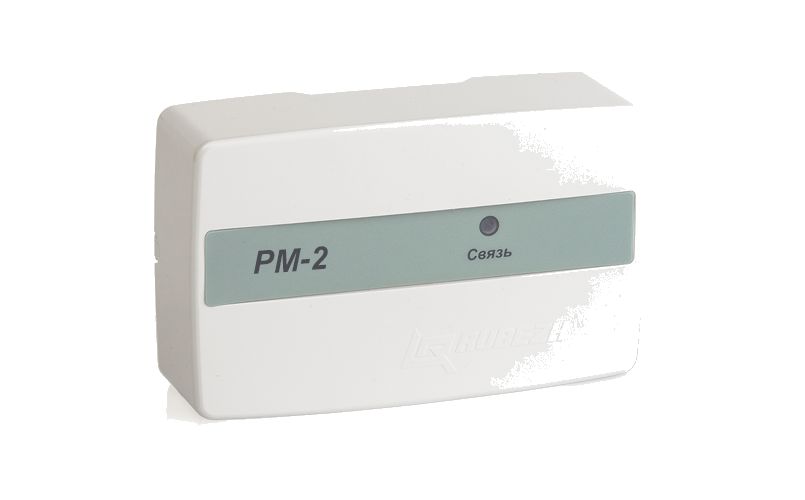

РМ-2два независимых реле (два логических РМ-1), два адреса

Назначение	управление исполнительными устройствами систем пожарной сигнализации
Совместимость	ППКОП 011249-2-1 «Рубеж-2ОП», ППКП 01149-4-1 «Рубеж-4А», ППКПУ 011249-2-1 серии «Водолей»
Контакты каждого реле	постоянный ток 2 А при напряжении до 30 В; переменный ток 0,5 А при напряжении до 125 В; переменный ток до 0,25 А при напряжении до 250 В
Адрес в системе	2 (по одному на каждое логическое устройство РМ-1)
Прочее	IP30, габариты, среда, надёжность — как у РМ-1

Как это работает и подключается

Модуль получает питание и команды по двухпроводной АЛС от прибора; функционально это дистанционно управляемый переключатель — без контроля обрыва/КЗ выходной цепи нагрузки (в отличие от более новых линеек РМ-К).
Три способа конфигурирования: программатор адресных устройств ПКУ-1, с прибора по АЛС (адрес неизвестен — кнопкой ТЕСТ на модуле через меню «Адресация устройств»), либо по АЛСТ («Конфигурация устройств», начальный адрес задаётся сразу для всех логических устройств модуля по возрастанию).
Параметры реле: «Задержка на включение» — 0–255 с после команды до срабатывания; «Удержание» — 1–255 с (0 — бесконечное удержание до команды выключить); «Конфигурация» — код 1–6 из таблицы 3, задающий логическое состояние выхода (ВЫКЛ./ВКЛ./МЕАНДР 0,5 Гц) отдельно для команд СТОП и ПУСК.
Индикатор СВЯЗЬ: мигает раз в 5 с — обмен по АЛС есть; погашен — обмена нет; светится до 5 с — нажата кнопка ТЕСТ; мигает раз в 0,5 с — логическое состояние «РМ включено».
Кнопка ТЕСТ на плате включает светодиод СВЯЗЬ и отправляет прибору сообщение «Тест:Кнопка» с типом и адресом устройства.

Монтаж

Крепится на стену/перегородку/конструкцию из негорючих материалов (два шурупа Ø4 мм + третий через нижнее отверстие) или на DIN-рейку штатным фиксатором.
Клеммные колодки: одна — для подключения к АЛС, вторая — для выходных контактов реле / внешнего оборудования; провод сечением 0,35–1,5 мм².
ВНИМАНИЕ: при подключении модуля к АЛС прибора нужно временно отключить питание прибора.
После хранения на морозе выдержать модуль не менее четырёх часов в упаковке при комнатной температуре перед включением — от конденсации влаги.
Модуль работает в атмосфере категории I по ГОСТ 15150-69 (устойчивость к коррозионно-активным агентам).

Примеры

Один выход на исполнительное устройство

РМ-1 занимает один адрес и переключает контакты реле по команде прибора — простой дистанционно управляемый переключатель без контроля цепи нагрузки.

Два независимых выхода в одном корпусе

РМ-2 — это фактически два РМ-1 в общем корпусе: два адреса, два независимых реле, каждое со своими настройками задержки и удержания.

Мигающий режим для световой индикации

Конфигурация 5 или 6 переводит выход в режим МЕАНДР 0,5 Гц по команде СТОП или ПУСК — подходит для мигающей световой индикации без внешней логики.

Частые вопросы

Чем РМ-2 отличается от РМ-1?

РМ-2 — это два независимых логических устройства РМ-1 в одном корпусе: занимает два адреса, у каждого реле свои настройки задержки и удержания.

Есть ли контроль обрыва цепи нагрузки?

Нет — паспорт описывает модуль как простой дистанционно управляемый переключатель без контроля целостности выходной цепи.

Какими способами можно задать адрес модуля?

Тремя: программатором ПКУ-1, с прибора по АЛС (кнопка ТЕСТ на модуле + меню «Адресация устройств»), либо по АЛСТ через «Конфигурация устройств».

Нюансы и грабли

У РМ-1/РМ-2 нет контроля обрыва/КЗ выходной цепи нагрузки — если нужен контроль целостности, это не тот модуль; сравнивать паспорт перед заменой на «улучшенный» аналог.
РМ-2 занимает два адреса и физически это два независимых логических устройства — конфигурировать и адресовать нужно каждое отдельно, они не делят одну настройку.
Диагностика неисправности модуля идёт только через сообщения прибора при исправной информационной линии — при обрыве связи сам модуль об этом не сигналит самостоятельно.
Код конфигурации 1–6 задаёт состояние выхода отдельно для СТОП и для ПУСК — перепутать логику включения легко, если не сверяться с таблицей 3 паспорта.
Гарантия 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с даты выпуска — короче, чем у некоторых других изделий линейки.

Документация

Рубеж — Модуль релейный РМ-1, Паспорт ПАСН.423149.004 ПС (ред. 16)
Рубеж — Модуль релейный РМ-2, Паспорт ПАСН.423149.005 ПС (ред. 17)
