Рубеж · релейные модули вывода

РМ-1К…РМ-5К — релейные модули на 1–5 выходов с контролем целостности выходных цепей

Реле команд ПКП исполнительным устройствам: от одного (РМ-1К) до пяти (РМ-5К) выходов, у каждого адрес в АЛС. Контроль обрыва и КЗ — через диод или УПН. «Рубеж-4А», «Водолей», «Рубеж-2ОП».

Модели семейства

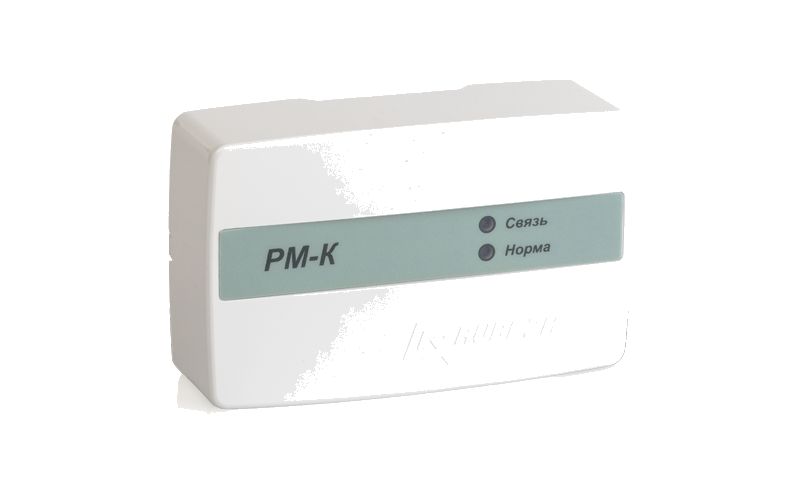

РМ-1Кодин выход (ВЫХ1), занимает один адрес

Выходы	1 (ВЫХ1)
Ток потребления (12 В)	≤130 мА при всех выключенных выходах; +25 мА на каждый включённый выход
Ток каждого выхода	≤2 А; суммарный ток по всем выходам модуля ≤5 А
Питание	постоянный ток 10,5–28,5 В (рекомендован ИВЭПР марки Рубеж)
Потребляемая мощность в дежурном режиме	≤1,7 Вт
Корпус / IP	пластмассовый, IP30 по ГОСТ 14254-2015
Габариты / масса	(84×125×37) мм; ≤0,25 кг
Среда	−25…+55 °С, влажность до 93 % без конденсата, закрытые помещения
Надёжность	наработка ≥60000 ч, срок службы 10 лет

РМ-2Кдва выхода (ВЫХ1, ВЫХ2), занимает два адреса

Выходы	2 (ВЫХ1, ВЫХ2)
Прочие параметры	как у РМ-1К: питание, ток на выход, IP, габариты, среда, надёжность — общие для всей линейки

РМ-3Ктри выхода (ВЫХ1–ВЫХ3), занимает три адреса

Выходы	3 (ВЫХ1–ВЫХ3)
Прочие параметры	как у РМ-1К: питание, ток на выход, IP, габариты, среда, надёжность — общие для всей линейки

РМ-4Кчетыре выхода (ВЫХ1–ВЫХ4), занимает четыре адреса

Выходы	4 (ВЫХ1–ВЫХ4)
Прочие параметры	как у РМ-1К: питание, ток на выход, IP, габариты, среда, надёжность — общие для всей линейки

РМ-5Кпять выходов (ВЫХ1–ВЫХ5), занимает пять адресов

Выходы	5 (ВЫХ1–ВЫХ5)
Ток потребления (12 В)	130 мА при всех выключенных выходах; 130 + 25×5 = 255 мА при всех включённых (пример из паспорта)
Прочие параметры	как у РМ-1К: питание, ток на выход, IP, габариты, среда, надёжность — общие для всей линейки

Как это работает и подключается

Модуль получает от прибора команду по двухпроводной АЛС и замыкает/размыкает свой релейный выход (тип «сухой контакт»); занимает в системе столько адресов, сколько у него выходов.
Контроль целостности каждой выходной цепи — и во включённом, и в выключенном состоянии: во включённом состоянии ток контроля не менее 50 мА, в выключенном — ток обратной полярности не более 2 мА.
Для нагрузки с током включённого состояния менее 50 мА параллельно нагрузке ставится дополнительный резистор Rдоп (для типовых нагрузок — 510 Ом без расчёта, точный номинал — по формуле паспорта).
Для организации контроля обрыва/КЗ в разрыв выходной цепи перед нагрузкой ставится диод (1N4002…1N4007 или 1N5402…1N5408) или УПН (устройство подключения нагрузки) из комплекта.
Индикация: СВЯЗЬ мигает раз в 4–5 с при нормальном обмене по АЛС, светится постоянно при отсутствии обмена, мигает с периодом 0,5 с при получении команды «Пуск»; НОРМА светится постоянно при отсутствии неисправностей, мигает 0,5 с при неисправности или нажатии кнопки ТЕСТ.

Монтаж

Крепление: на стену/перегородку/конструкцию из негорючих материалов (2 верхних отверстия под шуруп Ø4 мм + одно нижнее по месту) либо на DIN-рейку через фиксатор из комплекта.
Клеммы рассчитаны на провод сечением 0,35–1,5 мм².
После хранения при отрицательных температурах — выдержать модуль не менее 4 часов в упаковке при комнатной температуре перед включением (от конденсации влаги).
После монтажа — сконфигурировать модуль в приборе (раздел «Настройка» → «Конфигурация» → «Сервис» → «Выбор устройства» по адресу модуля).
Гарантия — 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с даты выпуска.

Примеры

Управление сиреной или клапаном

РМ-К получает от прибора команду и замыкает/размыкает выход; при этом постоянно контролирует целостность цепи до нагрузки — обрыв или КЗ отправляются прибору как неисправность.

Маломощная нагрузка без диода

Если ток нагрузки во включённом состоянии меньше 50 мА (порог контроля целостности), параллельно нагрузке нужен дополнительный резистор — для типовых нагрузок вроде ОПОП 1-8 подходит резистор 510 Ом без расчёта.

Частые вопросы

Сколько адресов занимает модуль?

Столько, сколько у него выходов: РМ-1К — один адрес, РМ-5К — пять.

С какими приборами совместим?

С ППКПУ серии «Водолей» (011249), ППКПУ 01149-4-1 «Рубеж-4А» и ППКОПУ 011249-2-1 «Рубеж-2ОП» (по паспорту).

Можно ли подключить маломощную нагрузку без резистора?

Нет — если ток нагрузки во включённом состоянии меньше 50 мА, контроль целостности цепи не сработает без параллельного добавочного резистора; для типовых устройств (например ОПОП 1-8) паспорт допускает резистор 510 Ом без расчёта.

Нюансы и грабли

Нагрузка с током включения меньше 50 мА без добавочного резистора Rдоп даёт ложный обрыв — контроль целостности рассчитан на ток не менее 50 мА.
Забытый диод/УПН в разрыве цепи к нагрузке отключает контроль обрыва и КЗ выходной цепи — по паспорту он обязателен для этой функции.
Суммарный ток по всем выходам одного модуля не должен превышать 5 А, даже если каждый отдельный выход в пределах 2 А — на РМ-4К/РМ-5К с несколькими одновременно включёнными мощными нагрузками это легко превысить.
Модуль монтируется в закрытых помещениях (−25…+55 °С) — IP30 не рассчитан на открытую установку без защитного шкафа.
Гарантия короче типичной для линейки Рубеж: 18 месяцев со дня ввода в эксплуатацию (не более 24 месяцев с даты выпуска), а не 2–5 лет, как у некоторых других изделий.

Документация

РМ-1К, РМ-2К, РМ-3К, РМ-4К, РМ-5К — паспорт ООО «Рубеж» ПАСН.423149.015 ПС, ред. 20
