Рубеж · релейные модули

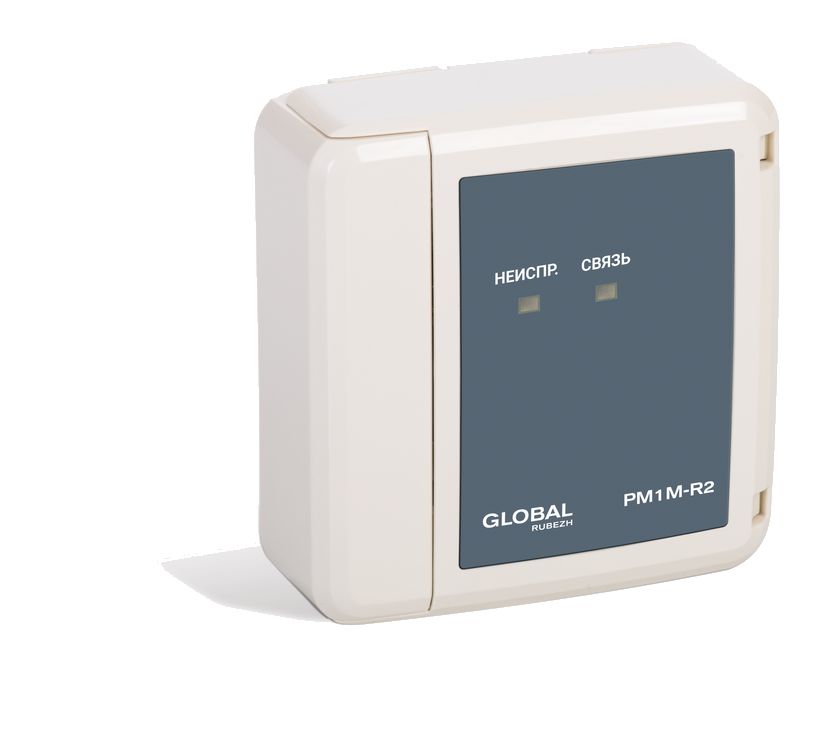

РМ1М/РМ2/РМ4-R2 — адресные реле переключающего типа для «Рубеж-Глобал»
Релейные модули на двухпроводной АЛС «Рубеж-Глобал»: 1, 2 или 4 независимых реле переключающего типа (НР/Общий/НЗ) на каждый корпус, тест кнопкой или лучом ОТ-1 без вскрытия крышки.
Модели семейства
| Выходы / адреса | 1 выход, 1 адрес |
| Коммутируемый ток контакта | до 5 А — постоянный при напряжении до 30 В, переменный при напряжении до 125 В и до 250 В |
| АЛС | напряжение 13–28 В; ток, потребляемый от АЛС, — не более 0,3 мА |
| Корпус | IP20, (105×100×40) мм, не более 0,15 кг |
| Надёжность | 10 лет службы; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98 |
| Выходы / адреса | 2 выхода, 2 адреса |
| Коммутируемый ток контакта | постоянный при напряжении до 30 В — не более 2 А; переменный при напряжении до 125 В — не более 0,5 А; переменный при напряжении до 250 В — не более 0,25 А |
| АЛС | напряжение 13–28 В; ток, потребляемый от АЛС, — не более 0,3 мА |
| Корпус | IP20, (105×100×40) мм, не более 0,15 кг |
| Надёжность | 10 лет службы; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98 |

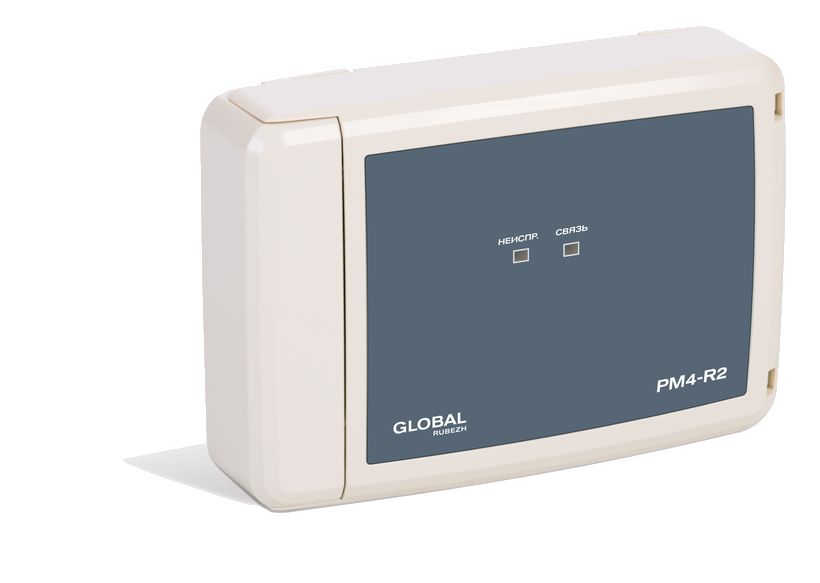

| Выходы / адреса | 4 выхода, 4 адреса |
| Коммутируемый ток контакта | постоянный при напряжении до 30 В — не более 2 А; переменный при напряжении до 125 В — не более 0,5 А; переменный при напряжении до 250 В — не более 0,25 А |
| АЛС | напряжение 13–28 В; ток, потребляемый от АЛС, — не более 0,3 мА |
| Корпус | IP20, (105×150×41) мм, не более 0,2 кг |
| Надёжность | 10 лет службы; наработка на отказ не менее 60000 ч; вероятность безотказной работы за 1000 ч не менее 0,98 |
Как это работает и подключается
- Модуль получает по двухпроводной АЛС и питание, и команды прибора «Рубеж-Глобал»; занимает столько адресов, сколько у него выходов (1/2/4).
- Контакты каждого реле — переключающего типа (НР, Общий, НЗ). При конфигурировании в приложении «Администратор» ПО «GLOBAL Монитор» каждому реле отдельно задаются «Задержка на включение», «Время удержания», «Задержка на выключение» (0–65535 с каждая) и состояние контакта в режимах «Выключено»/«Удержание»/«Включено» — НР, НЗ или «переключается» (тумблирование каждые 0,5 с).
- Тест — кнопкой на плате или лучом оптического тестера ОТ-1, направленным перпендикулярно на индикатор СВЯЗЬ; модуль уходит в состояние «Тест» и держит его до команды «Снять тест» с прибора.
- Индикация: СВЯЗЬ мигает раз в 3 с — обмен по АЛС есть, раз в 1 с — включён какой-то выход, погашен — связи нет; общий индикатор НЕИСПРАВНОСТЬ мигает при отказе реле или вскрытии корпуса.
Монтаж
- Монтаж на стену (два самореза ⌀4 мм по месту плюс третий через нижнее отверстие) или на DIN-рейку штатным фиксатором из комплекта.
- АЛС — экранированным проводом сечением 0,35–1 мм², экран — на дополнительную клемму «−» колодки АЛС; провода к клеммам реле и к цепям управления — сечением 0,35–1,5 мм².
- После монтажа занести модуль в конфигурацию прибора и проверить работоспособность кнопкой ТЕСТ или тестером ОТ-1.
- Если модуль хранился или перевозился на морозе — выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Примеры
РМ4-R2 занимает 4 адреса и держит 4 независимых реле — каждому в конфигураторе задаются свои задержки включения/выключения, время удержания и состояние контакта.
РМ1М-R2 коммутирует до 5 А вне зависимости от рода тока — там, где РМ2/РМ4-R2 ограничены 2 А постоянного или 0,5/0,25 А переменного тока, берут именно РМ1М-R2.
Луч оптического тестера ОТ-1, направленный перпендикулярно на индикатор СВЯЗЬ, переводит модуль в режим «Тест» — так же, как нажатие кнопки на самой плате.
РМ2-R2 подключается и к радиальной, и к кольцевой АЛС; при обрыве кольца модуль остаётся на связи со стороны второго плеча.
Частые вопросы
Чем РМ1М-R2 отличается от РМ2-R2 и РМ4-R2?
Числом выходов (1/2/4) и предельным коммутируемым током: у РМ1М-R2 он до 5 А при любом роде тока, у РМ2-R2/РМ4-R2 — 2 А постоянного тока, 0,5 А переменного при 125 В и 0,25 А при 250 В.
Можно ли проверить модуль, не вскрывая корпус?
Да, лучом оптического тестера ОТ-1 в индикатор СВЯЗЬ (перпендикулярно плоскости модуля) — эффект тот же, что от кнопки ТЕСТ на плате.
Нюансы и грабли
- РМ1М-R2 коммутирует до 5 А независимо от рода тока — у РМ2-R2 и РМ4-R2 предел заметно ниже: 2 А постоянного тока, 0,5 А переменного при 125 В и 0,25 А при 250 В. Подбирая модуль под мощную одиночную нагрузку, путать линейки нельзя.
- «Контакт переключается» — это реальное тумблирование контакта каждые 0,5 с, а не мигание индикатора; нагрузка на этом выходе должна выдерживать частые переключения.
- IP20 — модуль для щита или сухого помещения, не для открытой установки.
Документация
- Рубеж — Модули релейные РМ1М-R2, РМ2-R2, РМ4-R2, Паспорт ПАСН.423149.027 ПС (ред.24)
