Рубеж · блоки индикации и управления

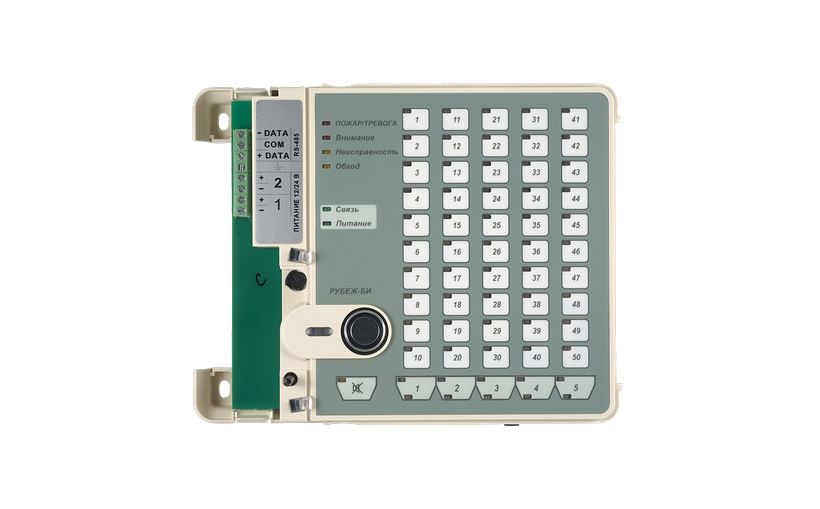

Рубеж-БИ и Рубеж-БИУ — светодиодное табло состояния всей системы
Прибор по RS-485 или R3-Link сбрасывает на табло состояние зон, и дежурный видит пожар, обход и неисправность одним взглядом; у БИУ к индикации добавлены 50 кнопок управления.
Модели семейства

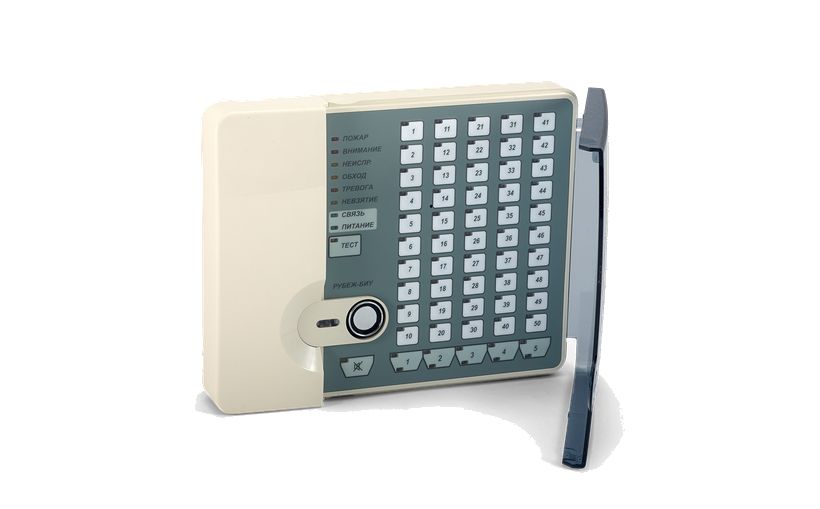

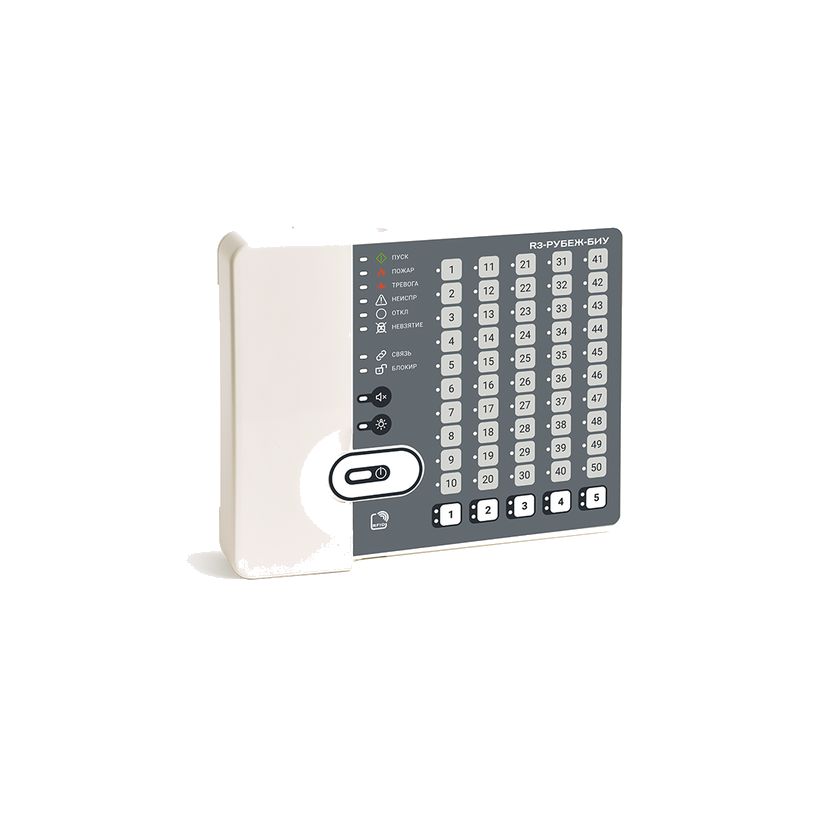

| Интерфейсы | RS-485 ×1 + USB (настройка и запись конфигурации) |
| Табло | 50 индикаторов на странице, 5 страниц; до 32 приборов |
| Питание | 10,2–14 В или 20–28 В, два ввода с контролем каждого, ≤7 Вт |
| Ключи | iButton для сброса «Пожар»/«Внимание», до 8 |
| Габариты | 160×200×50 мм, ≤0,5 кг |
| Среда | 0…+55 °С, 95 % вл. без конденсата (только отапливаемые помещения) |
| Интерфейсы | RS-485 ×1 + USB |
| Управление | зоны, ИУ (РМ-1/1С/4/1К/4К-R3, МДУ-1-R3, МРО-2М-R3, ШУН/В-R3) |
| Отображение | зоны, ИУ, АМ-Т, УДП 513-11-R3, ИО10220-2, задвижки, НС и насосы; до 32 приборов |
| Питание | 10–28 В, два ввода, ≤7 Вт |
| Ключи | iButton, два набора: блокировка кнопок клавиатуры и сброс сигналов «Пожар»/«Внимание» (сброс работает даже при заблокированной клавиатуре) |
| Корпус | 160×200×50 мм, ≤1 кг, IP20 (на стене — IP30) |
| ПО | FireSec не ниже 1.5.3 |
| Интерфейсы | R3-Link (PORT IN/OUT) ×1 + USB |
| Длины R3-Link | между соседними устройствами ≤1000 м, сеть ≤10000 м; к одному ПК по всем R3-Link ≤60 устройств; USB ≤2 м |
| Питание | 10,2–14,4 В или 20,4–28,8 В, два ввода; ток ≤0,35 А (12 В) / ≤0,17 А (24 В) |
| Авторизация | RFID-считыватель (наборы пользователей в FireSec) |

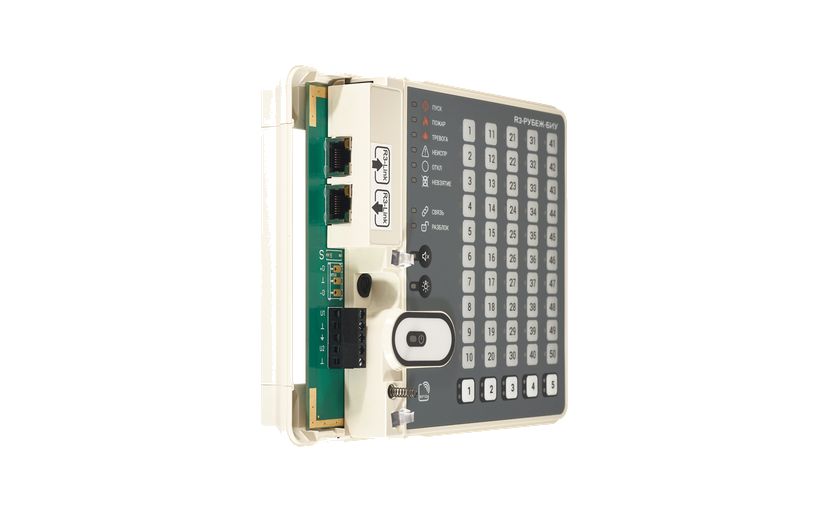

| Диагностика | по два светодиода на разъёмах IN/OUT — виден обрыв конкретной жилы линии |
| Режим отладки | приглушает сирены на ПНР; сохраняется после перезагрузки питания |
Как это работает и подключается
- БИ/БИУ — не участники АЛС, а «монитор» приборов: подключаются к шине RS-485 (или R3-Link у R3-исполнения) и получают состояние зон, групп, ИУ, АМ-Т, НС и насосов до 32 приборов.
- Первая настройка (адрес и скорость RS-485/R3-Link) — только по USB через приложение «Администратор» FireSec; затем конфигурация пишется в блок по USB или по шине.
- В FireSec индикаторам БИ приписываются зоны и устройства; приписанная НС или насос автоматически занимает группу из 5 светодиодов; режимы индикации ИУ и АМ-Т назначаются индивидуально.
- Каждый индикатор трёхцветный: зелёный — норма/на охране, жёлтый — обход, снято с охраны, неисправность, невзятие, красный — пожар/внимание/тревога; индикатор страницы показывает наихудшее состояние на ней.
- Смена состояний сопровождается звуком (у «Внимание» и «Пожар» — разные сигналы); кнопка отключения звука гасит зуммер, но новое тревожное сообщение включает его снова.
- При более чем одной странице работает автопереключение: новое событие само выводит нужную страницу на просмотр, приоритет — у тревог; любые нажатия пользователя отключают автопереключение до минуты покоя.
Монтаж

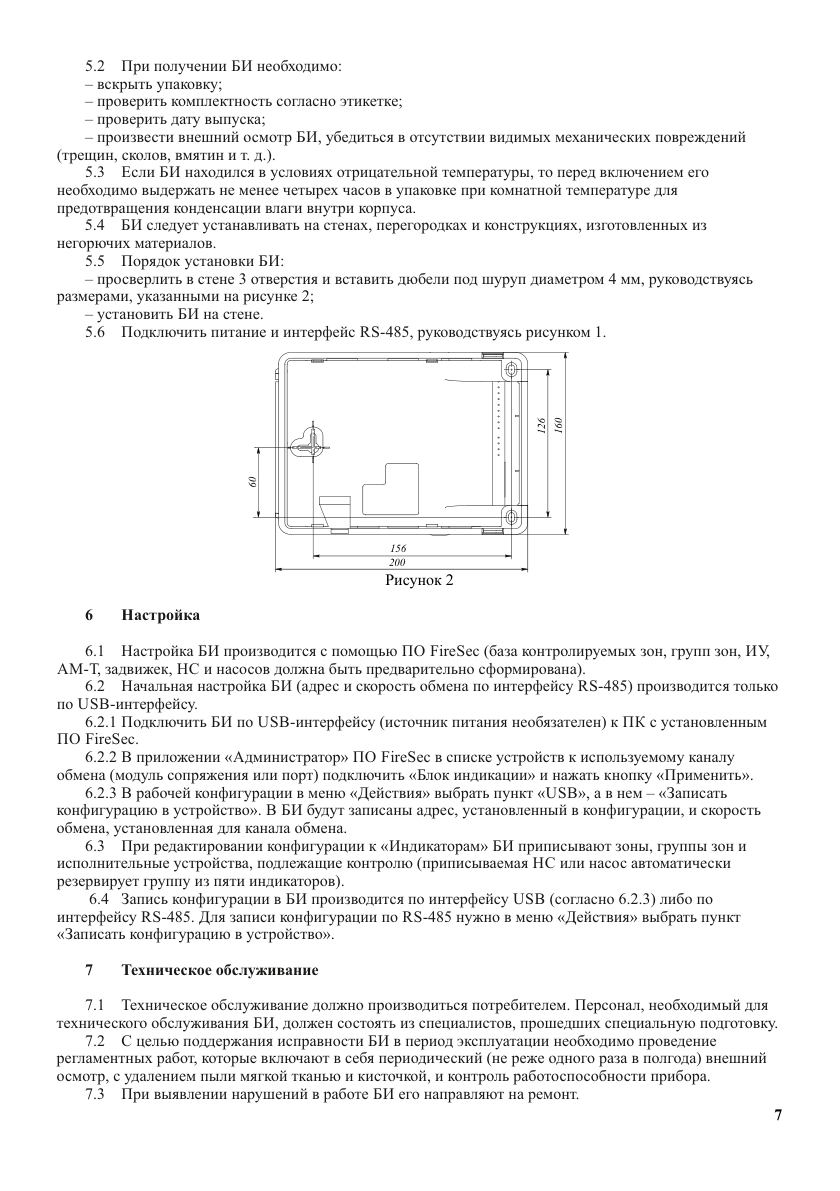

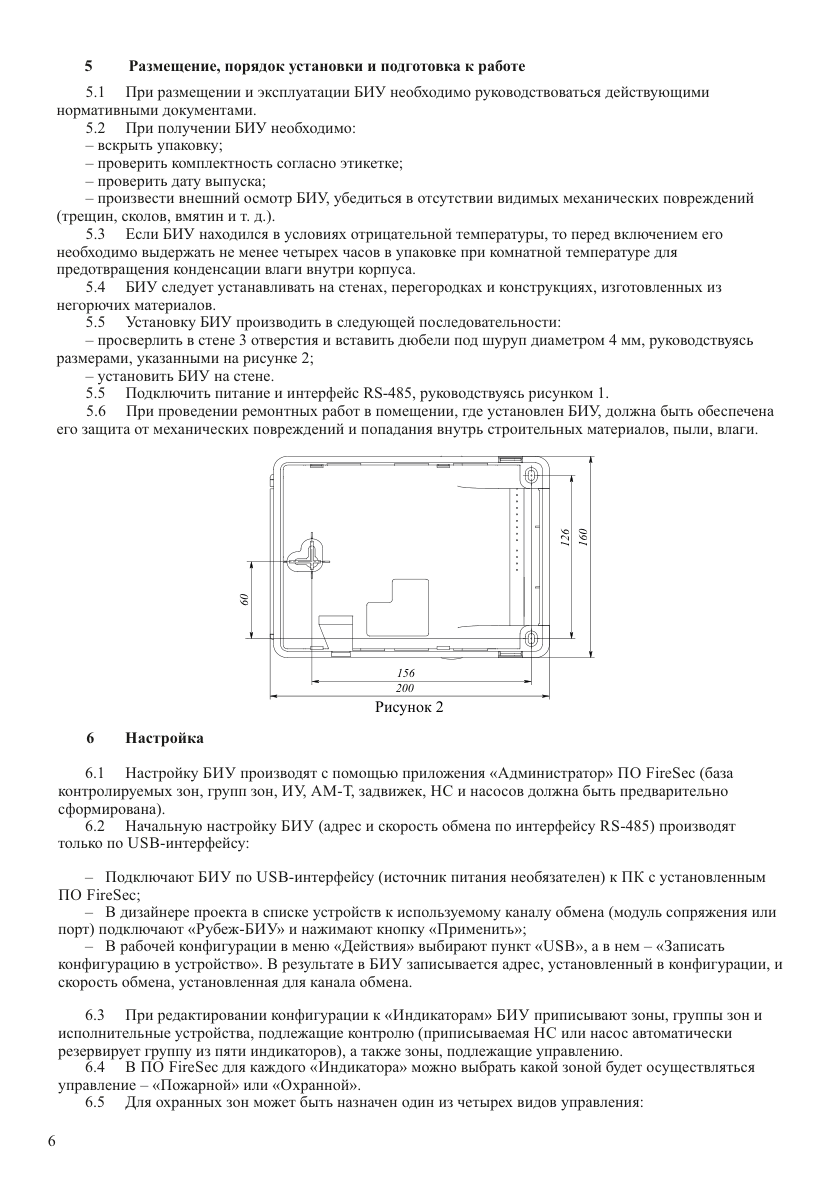

- Монтаж на стену/перегородку из негорючих материалов: 3 отверстия, дюбели под шуруп Ø4 мм по разметке РЭ (межосевые 126×156 мм для БИ).

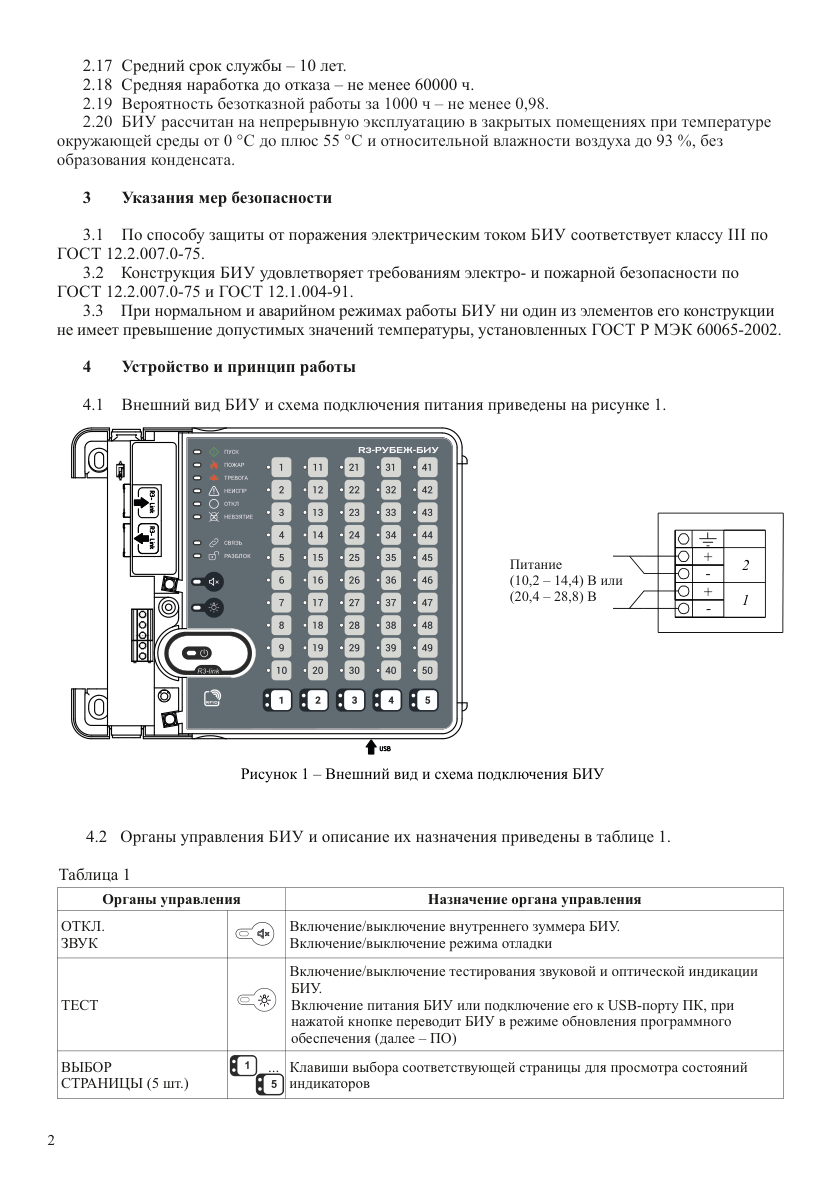

- Питание — два независимых ввода 12/24 В (диапазоны по РЭ); индикатор ПИТАНИЕ мигает, если напряжение только на одном вводе или вышло из диапазона.

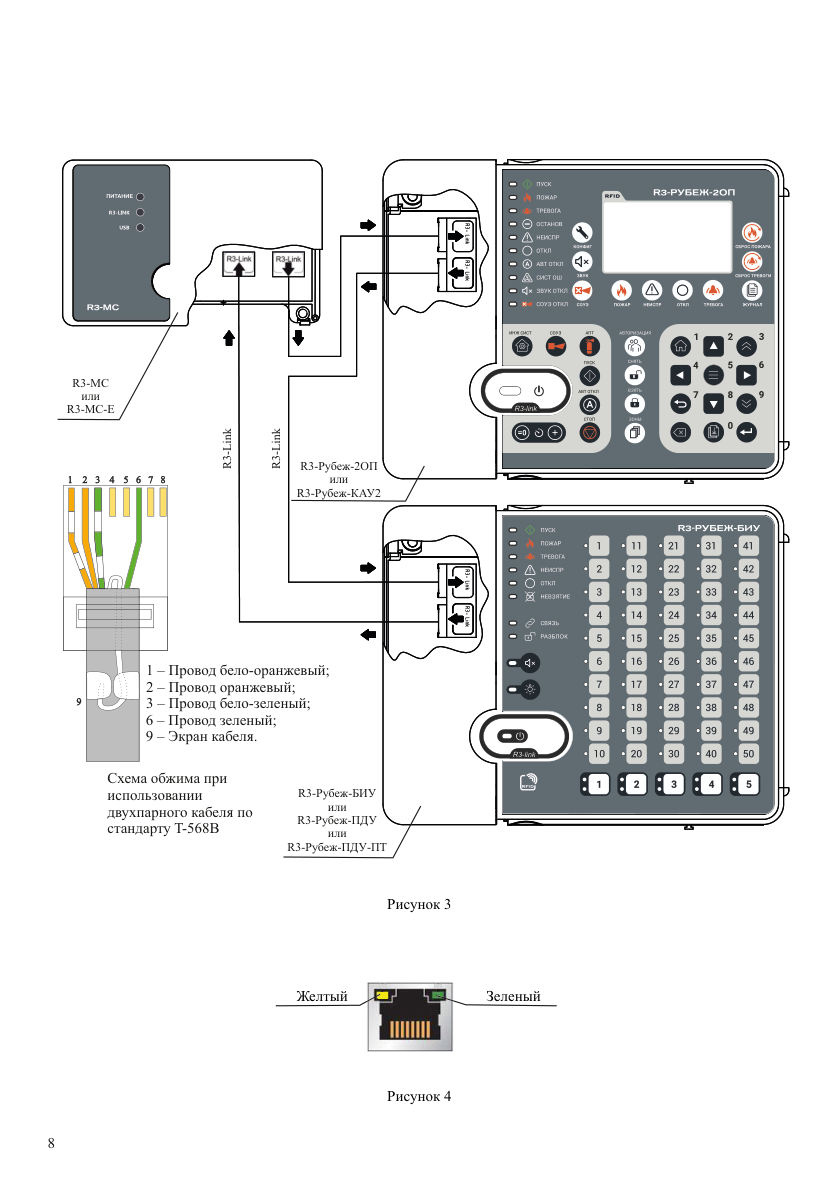

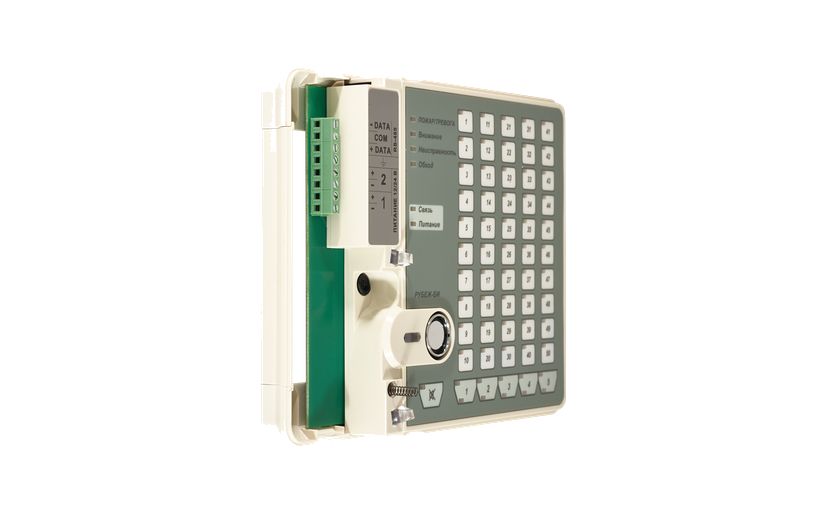

- Кабель интерфейса RS-485: -DATA/+DATA/COM по схеме РЭ; для R3-Link — огнестойкая экранированная витая пара (в РЭ рекомендованы ParLan F/UTP Cat5e 2×2×0,52 нг(А)-FRLSLTx и аналоги), сегмент ≤1000 м.

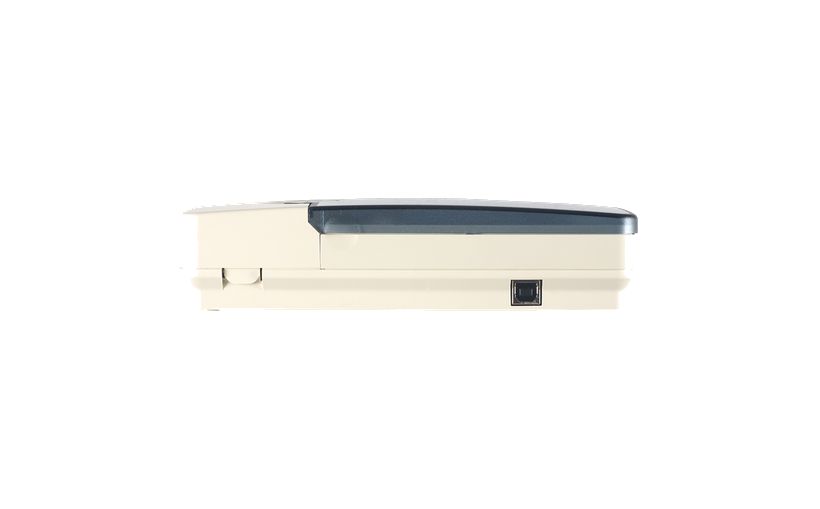

- USB-кабель для наладки — не более 2 м (R3-Б). Перед включением после отрицательных температур выдержать в упаковке ≥4 ч при комнатной.
Примеры
БИ на 5 страниц × 50 индикаторов показывает до 32 приборов: зелёный — норма, жёлтый — обход/неисправность, красный — пожар/тревога. Индикатор страницы горит наихудшим цветом, а при новом событии табло само переключается на нужную страницу.

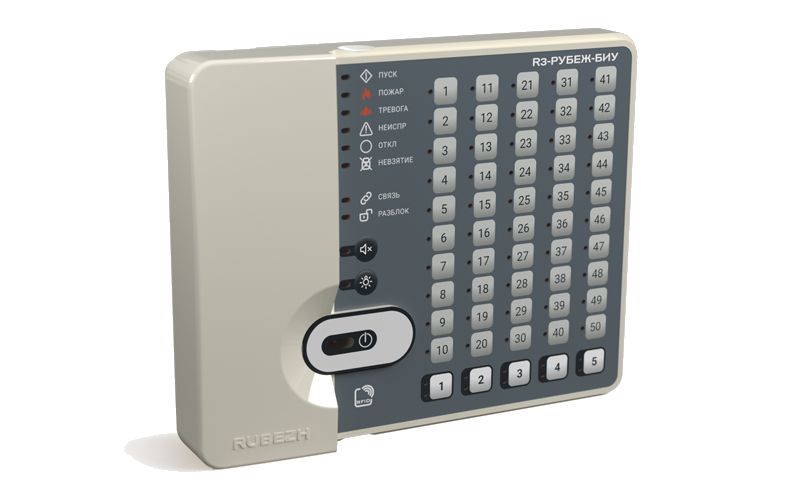

Прикладываешь электронный ключ iButton (у БИ — до 8 в наборе) к считывателю — сигналы «Пожар» и «Внимание» со снимаемых приборов уходят. У БИУ ключей два набора (блокировка кнопок и сброс пожара), у R3-Рубеж-БИУ вместо iButton — RFID-идентификатор.
Для каждой НС и каждого насоса БИ выделяет группу из 5 светодиодов: запуск/исправность/авто-ручной/выход на режим/авария. Дренажный покажет уровень, жокей-насос — давление.

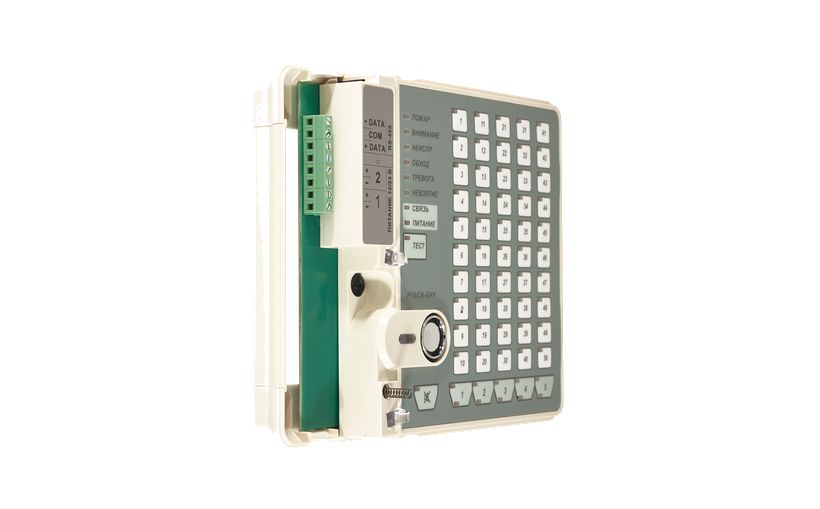

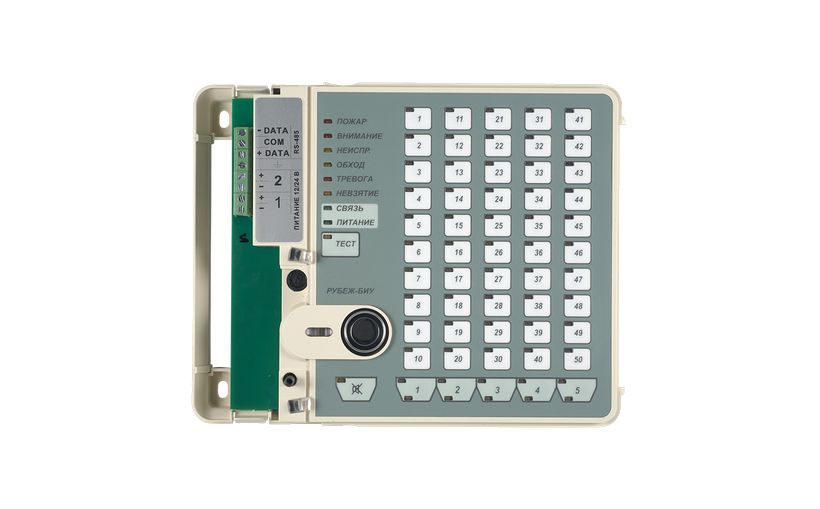

БИУ: 50 кнопок на странице — обход пожарной зоны и её сброс, постановка/снятие охранной зоны, включение/выключение ИУ (РМ, МДУ, МРО, ШУН/В). Без авторизации ключом кнопки блокируются, при бездействии 1 мин табло тоже блокируется.
Частые вопросы
Чем БИ отличается от БИУ?
БИ — только индикация (кнопки 1–5 выбирают страницу). БИУ добавляет 50 кнопок управления на странице: обход/сброс пожарных зон, постановка/снятие охранных, включение/выключение ИУ, плюс блокировка клавиатуры ключом.
Можно ли взять БИУ вместо пульта?
Для простых постов — да: управление зонами и РМ/МДУ с авторизацией ключом на месте. Но журнал, сценарии и вся конфигурация остаются за прибором и FireSec.
Как проверить сам блок?
Удержание кнопки отключения звука 5 с запуска тест светодиодной матрицы (у БИУ — тест индикации и зуммера кнопкой ТЕСТ); после 60 с или повторного нажатия блок возвращается в дежурный режим.
Нюансы и грабли
- Кратковременный зелёный проблеск с периодом 2 с по всем индикаторам прибора — это не «все зоны в норме», а потеря связи с прибором; жёлтый проблеск — несовпадение базы данных прибора и БИ, перезапиши конфигурацию в блок.
- Адрес и скорость БИ/БИУ настраиваются только по USB; с ПНР «забыли» записать конфигурацию после изменений в базе — и табло врёт расцветкой, хотя приборы живые.
- Кнопки управления БИУ работают только после авторизации, если в FireSec записаны пользователи; при бездействии минуты клавиатура блокируется — дежурный думает, что «не нажимается».
- Настройка записи ключей: у БИ сессия живёт 30 с от последнего прикладывания, у БИУ — 60 с; при достижении лимита сначала «Стереть все ключи» (у БИУ — отдельно «блокировки» или «сброса пожара»), потом записывать заново.

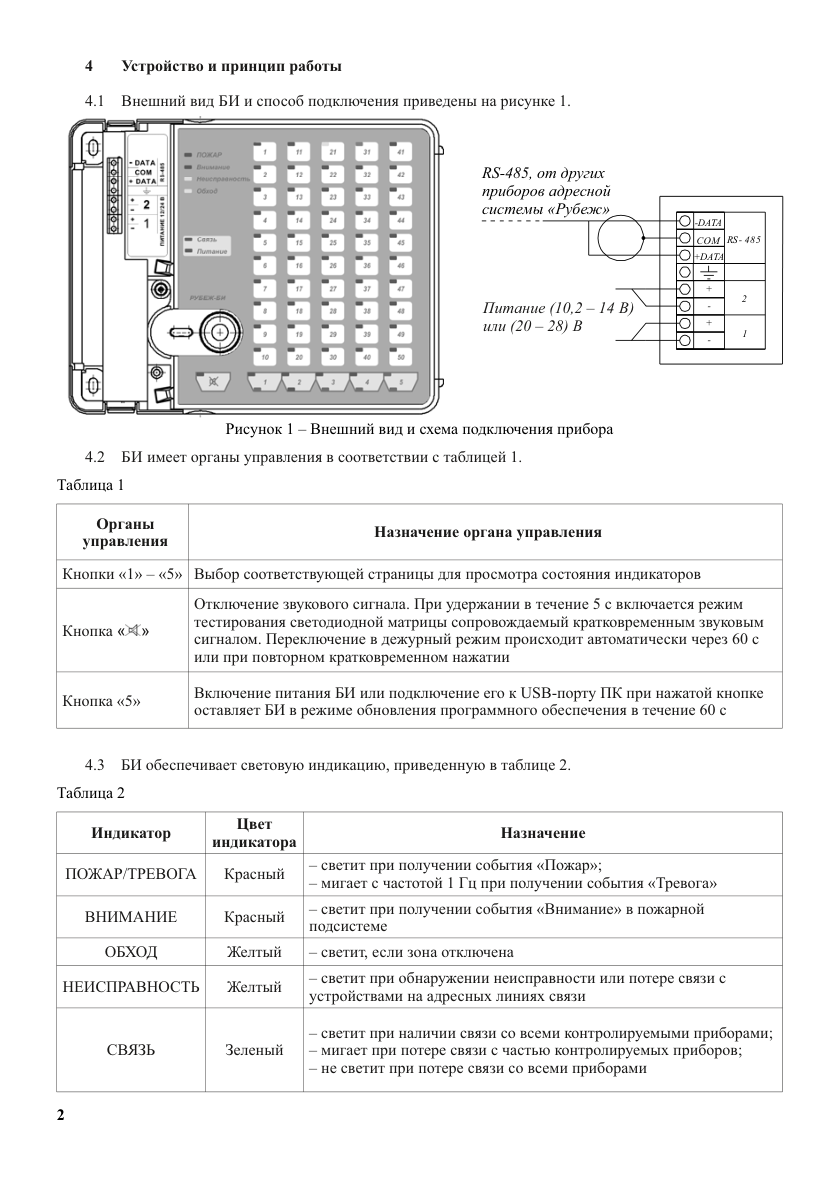

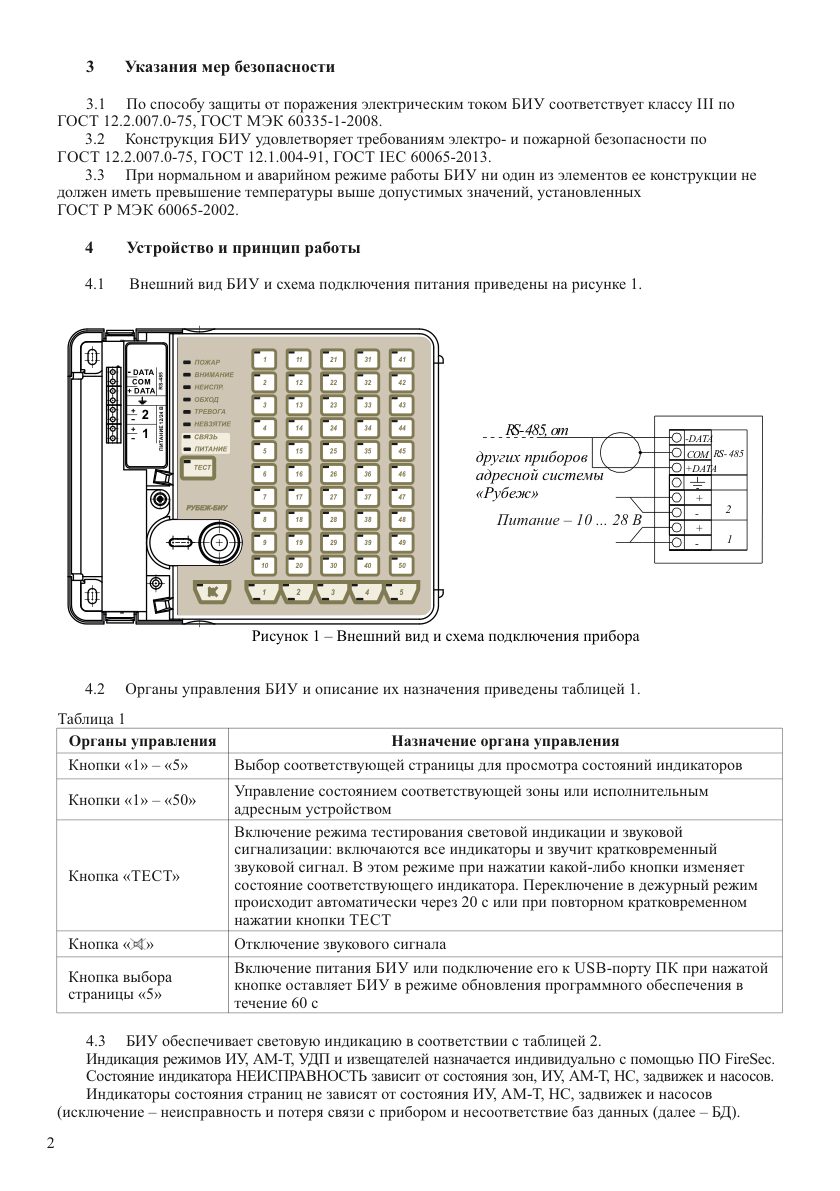

Схемы из руководства
Документация
- Рубеж-БИ — РЭ ООО «Рубеж», ПАСН.425521.007 РЭ, ред. 2.
- Рубеж-БИУ — РЭ ООО «Рубеж», ПАСН.425521.013 РЭ, ред. 2.
- R3-Рубеж-БИУ — РЭ ООО «Рубеж», ПАСН.425521.018 РЭ, ред. 13.
